ГЛ-ОАН01
Asialeren
8517710000
100
Принял
10000/день
| Количество: | |
|---|---|
Электрический характер
ГЛ-ОАН01 | Спецификация |
Рабочая частота | 700-960 МГц, 1710-2700 МГц, 3300-4200 МГц, 4400-5000 МГц |
Импеданс | 50 Ом |
Усиление (дБи) | 3,0 дБи (890 МГц) 5,0 дБи (2 ГГц) 3,1 дБи (3,7 ГГц) 2,0 дБи (4,8 ГГц) |
КСВН | <3 |
Рабочая температура | -40℃~+85℃ |
Мощность мощности | 3 Вт |

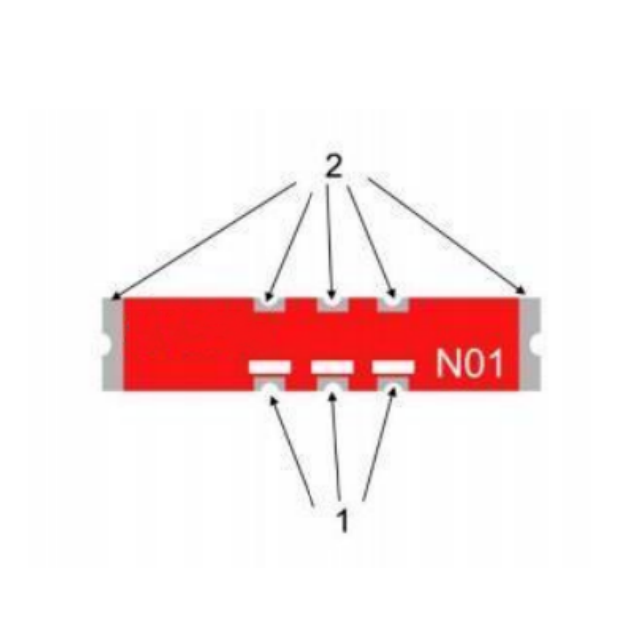

Структура
1 .Подача сигнала антенны 2 .Конец сварки антенны |
Отличия аналогичных антенн
Артикул | ГЛ-ОНА01 | GL-CA-L01 | GLSY02 |
Прирост | 2-5 | 2-3,3 | 2 |
КСВН | 3 | 3.5 | 3.5 |
Введение продукта
1. Сверхкомпактный дизайн.
Размеры всего 26,0×5,0×1,6 мм (меньше монеты!) с допуском ±0,1 мм. Идеально подходит для устройств 5G/IoT с ограниченным пространством.
2. Многодиапазонная поддержка 5G/4G/NB-IoT
охватывает диапазоны 700–960 МГц, 1,71–2,7 ГГц, 3,3–4,2 ГГц и 4,4–5,0 ГГц. Совместимость с 2G/3G/4G/5G(Sub-6G)/Cat1/NB-IoT в одном модуле.
3. Высокая эффективность и усиление.
Пиковая эффективность до 87% (диапазон 2 ГГц) и пиковое усиление 6,1 дБи. Поддерживает стабильную работу при изменениях температуры/влажности.
4. Надежность промышленного уровня.
Работает в экстремальных условиях: от -40°C до +85°C при мощности 3 Вт. Соответствует RoHS и устойчив к влаге.
5. Упрощенная интеграция.
Импеданс 50 Ом с четкой конструкцией прокладки печатной платы. Включает соответствующие рекомендации по сети для быстрого внедрения.
Интеллектуальные устройства Интернета вещей: датчики NB-IoT/CatM в сельском хозяйстве/промышленном мониторинге
Маршрутизаторы/шлюзы 5G: подключение на частоте ниже 6 ГГц для домашних/корпоративных сетей
Городская инфраструктура: компактные антенны для интеллектуальных счетчиков/городских датчиков
Drone Communications: легкая антенна для телеметрии БПЛА (4,4–5,0 ГГц)
Транспортная телематика: модули V2X, требующие возможности холодного запуска при температуре -40°C.
Портативные медицинские устройства: надежный сигнал в компактных мониторах здоровья
Вопрос: Какие диапазоны частот поддерживает GL-OAN01?
A: 700–960 МГц, 1710–2700 МГц, 3300–4200 МГц и 4400–5000 МГц (охватывает сети от 2G до 5G Sub-6 ГГц).
Вопрос: Каков пиковый коэффициент усиления и эффективность?
О: Усиление до 6,1 дБи и эффективность 87 % (в диапазоне 2 ГГц). См. таблицу характеристик для значений для конкретных диапазонов.
Вопрос: Подходит ли эта антенна для промышленных условий?
А: Да. Рассчитан на работу от -40°C до +85°C, устойчив к влажности.
Вопрос: Как мне установить эту SMD-антенну?
A: Используйте профиль оплавления SnAgCu (пиковая температура 260°C в течение 20–40 секунд). Полные инструкции по пайке см. на стр. 11.
Вопрос: Какова производительность КСВ?
A: КСВ <3 во всех рабочих диапазонах (согласно спецификациям на стр. 3).
Вопрос: Нужны ли компоненты согласования импеданса?
A: Включает рекомендуемую согласующую цепь (стр. 5: Компоненты последовательного/шунтирующего соединения). Сопротивление по умолчанию 50 Ом.
Вопрос: Как антенна упаковывается для производства?
A: Намотаны в бобинах по 2000 шт. (ширина ленты 44 мм). Влагонепроницаемость согласно стандартам IPC.
Вопрос: Есть ли особые требования к хранению?
A: Хранить при температуре -10°C~40°C, влажности 30-70%. Избегайте воздействия серы/хлора во избежание окисления.
Электрический характер
ГЛ-ОАН01 | Спецификация |
Рабочая частота | 700-960 МГц, 1710-2700 МГц, 3300-4200 МГц, 4400-5000 МГц |
Импеданс | 50 Ом |
Усиление (дБи) | 3,0 дБи (890 МГц) 5,0 дБи (2 ГГц) 3,1 дБи (3,7 ГГц) 2,0 дБи (4,8 ГГц) |
КСВН | <3 |
Рабочая температура | -40℃~+85℃ |
Мощность мощности | 3 Вт |

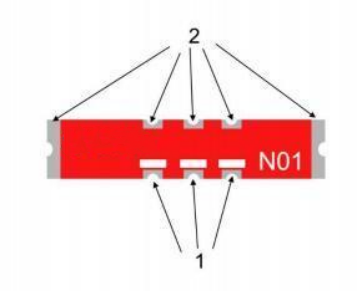

Структура
