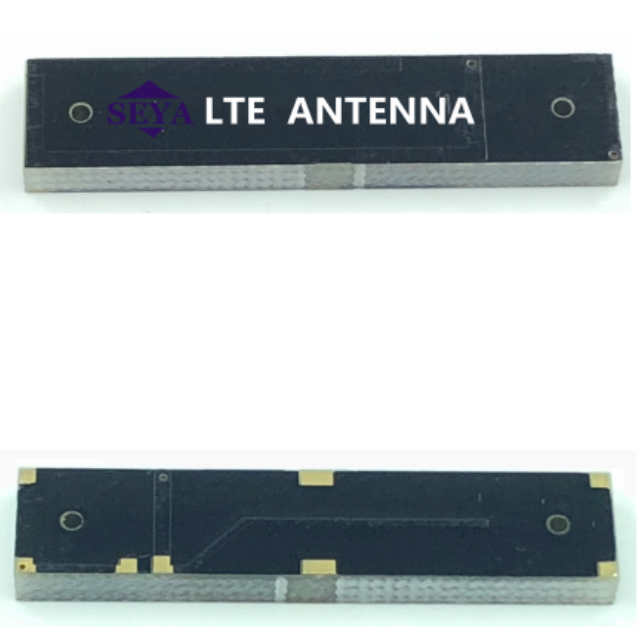

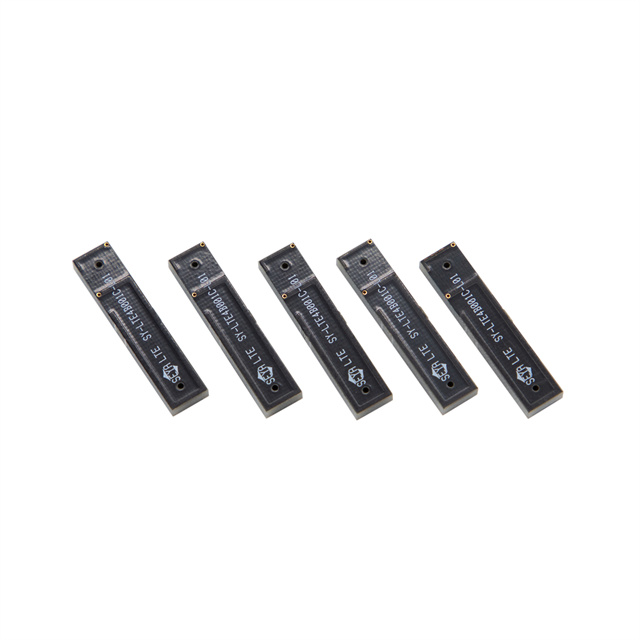

Патч-антенна высокой мощности 4G SMD для суровых условий GLSY02

Dimensions

Электрические характеристики

Введение продукта

1. Сверхширокий диапазон частот.

Охватывая полный диапазон частот 700–2700 МГц, совместимый с сетями 2G/3G/4G и NB-IoT, он может обеспечить точную адаптацию к конкретному диапазону частот оператора (диапазон 5/8/28/41 и т. д.) с помощью регулируемых согласующих схем для обеспечения стабильной связи в различных сетевых средах.

2. Экологическая адаптируемость военного уровня.

Благодаря широкому диапазону рабочих температур от - 40°C до +85°C (в соответствии со стандартами MIL-STD-202H) и стабильности относительной влажности 85 %, он может удовлетворить требования надежности в суровых условиях, таких как предустановка автомобилей и промышленное оборудование на открытом воздухе, а также обеспечить непрерывную работу в экстремальных условиях.

3. Высокоэффективные радиационные характеристики.

Достигните пиковой эффективности излучения 71% в диапазоне частот 1710–2700 МГц, что на 40 % выше, чем у обычной антенны FR4 на печатной плате. Эффективность излучения значительно снижает частоту отказов квитирования базовой станции и оптимизирует качество беспроводной связи.

4. Конструкция высокой мощности.

Поддерживает постоянную мощность 4 Вт (сертифицировано EN 62368-1), адаптируется к режиму передачи высокой мощности Cat-M1, обеспечивает гарантию стабильной связи для удаленных устройств NB-IoT и уменьшает прерывание сигнала, вызванное недостаточной мощностью.

5. Прецизионный процесс SMD

Имеет ультраминиатюрный размер 37,0±0,2×8±0,1×3±0,1 мм, соответствует стандарту IPC-A-610G класса 3, может быть легко интегрирован в производственную линию монтажа SMT высокой плотности и соответствует требованиям к пространству миниатюрного оборудования.

Сценарий применения

●Встроенная система T-BOX: обеспечивает скорость подключения к экстренным вызовам eCall при температуре -40℃ при холодном запуске.

● Шлюз промышленного Интернета вещей: встроенная передача данных NB-IoT в цехах с высокими температурами (85 ℃).

●Коллекция интеллектуальных счетчиков: многодиапазонное автоматическое переключение для решения сложных задач по экранированию сигналов здания.

●Оборудование медицинского мониторинга: ультратонкая конструкция толщиной 3 мм соответствует ограничениям по пространству портативных устройств.

●Сеть торговых автоматов: высокая эффективность излучения на 71 % повышает уровень сигнала в металлических шкафах.

Часто задаваемые вопросы

Вопрос: Требуется ли внешняя схема согласования?

О: Сеть согласования π-типа должна быть настроена в соответствии с целевой полосой частот устройства (эталонная конструкция: полоса частот 700 МГц адаптируется к 2,2nH+1pF, полоса частот 2,6 ГГц адаптируется к 3,9nH+0,6pF).

Вопрос: Как металлический корпус влияет на производительность?

О: Рекомендуется соблюдать расстояние между металлическими деталями ≥15 мм, а площадь заземляющего слоя должна составлять ≥40×40 мм.

Вопрос: Каков стандарт тестирования параметров эффективности?

О: Испытание проводится в 3D-микроволновой темной комнате (SATIMO StarLab) и строго соответствует стандарту CTIA Test Plan V3.5.1.

Вопрос: Поддерживает ли он диапазоны частот 5G NR?

О: Он охватывает частоту до 2700 МГц и поддерживает только диапазоны частот 5G ниже 1 ГГц, такие как n5/n8/n28 (для диапазонов n78/n79 требуются высокочастотные версии).

Вопрос: Влияет ли КСВН<3,5 на передачу?

О: В диапазоне частот 1710–2170 МГц фактический КСВ составляет ≤2,8 (для справки используется диаграмма Смита), а потери на отражение составляют <-10 дБ, что соответствует требованиям передачи данных.

В: Каковы сроки доставки оптовых заказов?

О: стандартная продукция доставляется в течение 7 дней, OEM-версия (лента/кабель) доставляется в течение 15 дней, а минимальный объем заказа (MOQ) составляет 1 тыс. шт.
