Усиление 3,78 дБи, 2,4 ГГц, чип-антенна SMD GL-31H2450-S85

Различия между аналогичными продуктами

Введение продукта

1. Совместимость с двумя функциями: эта чип-антенна GL31H2450-A27S предназначена как для сетей 2,4G, так и для подключения Bluetooth. Он позволяет устройствам беспрепятственно обмениваться данными на частотах Wi-Fi 2,4G, а также поддерживает соединения Bluetooth, обеспечивая универсальные беспроводные возможности в одном компоненте.

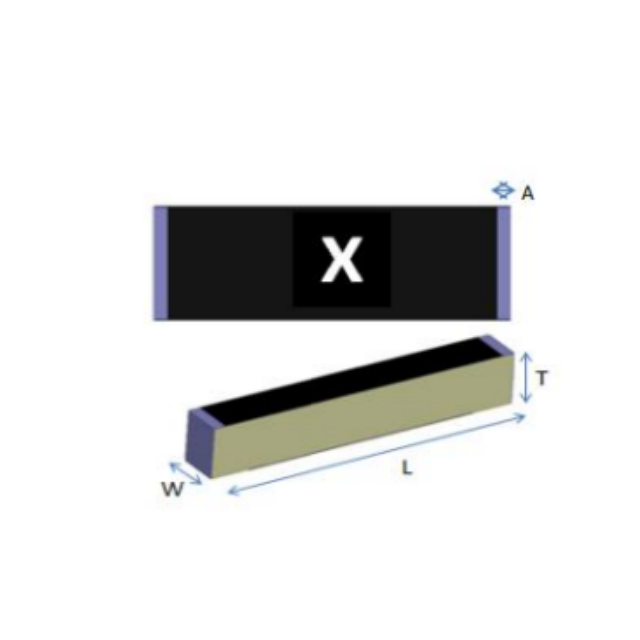

2. Компактный размер: такие размеры, как L=3,2±0,20 мм, V1=1,6±0,20 мм и T=0,5±0,10 мм, делают его чрезвычайно компактным. Это делает его идеальным выбором для электронных устройств с ограниченным пространством, таких как смартфоны, умные часы и небольшие устройства Интернета вещей, где важен каждый миллиметр пространства.

3. Хорошие электрические характеристики: он имеет центральную частоту 2450 МГц, полосу пропускания 90 МГц (мин.) и пиковое усиление 3,78 дБи. Эти характеристики обеспечивают эффективную передачу и прием сигнала, обеспечивая надежное и стабильное беспроводное соединение. Обратные потери -9,6 дБ (макс.) также указывают на эффективную передачу мощности, уменьшая отражение сигнала.

4. Широкий диапазон рабочих температур: эта антенна работает от -40 до +85 °C и может работать в различных условиях. Будь то холодная внешняя среда или жаркая промышленная среда, антенна может сохранять свои рабочие характеристики, что делает ее подходящей для широкого спектра применений.

5. Высокое качество пайки и долговечность: антенна обладает хорошей паяемостью и выдерживает температуру пайки до 260 °C в течение 10 секунд. Он также проходит многочисленные испытания на надежность, такие как термический удар, устойчивость к высоким и низким температурам и испытания на влажность. Это означает, что он имеет долговечное и надежное соединение с печатной платой и может выдерживать суровые условия во время использования.

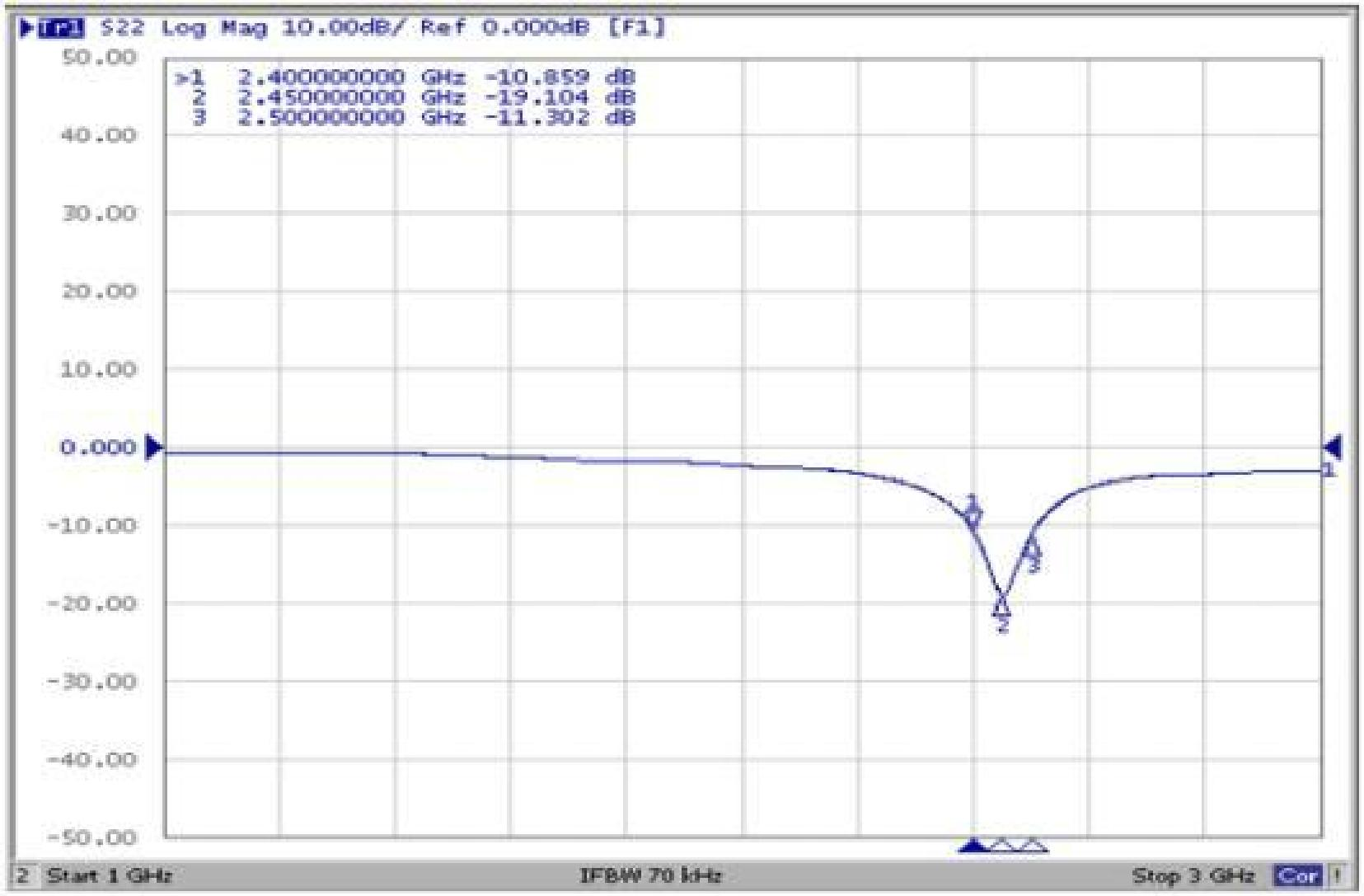

КСВН

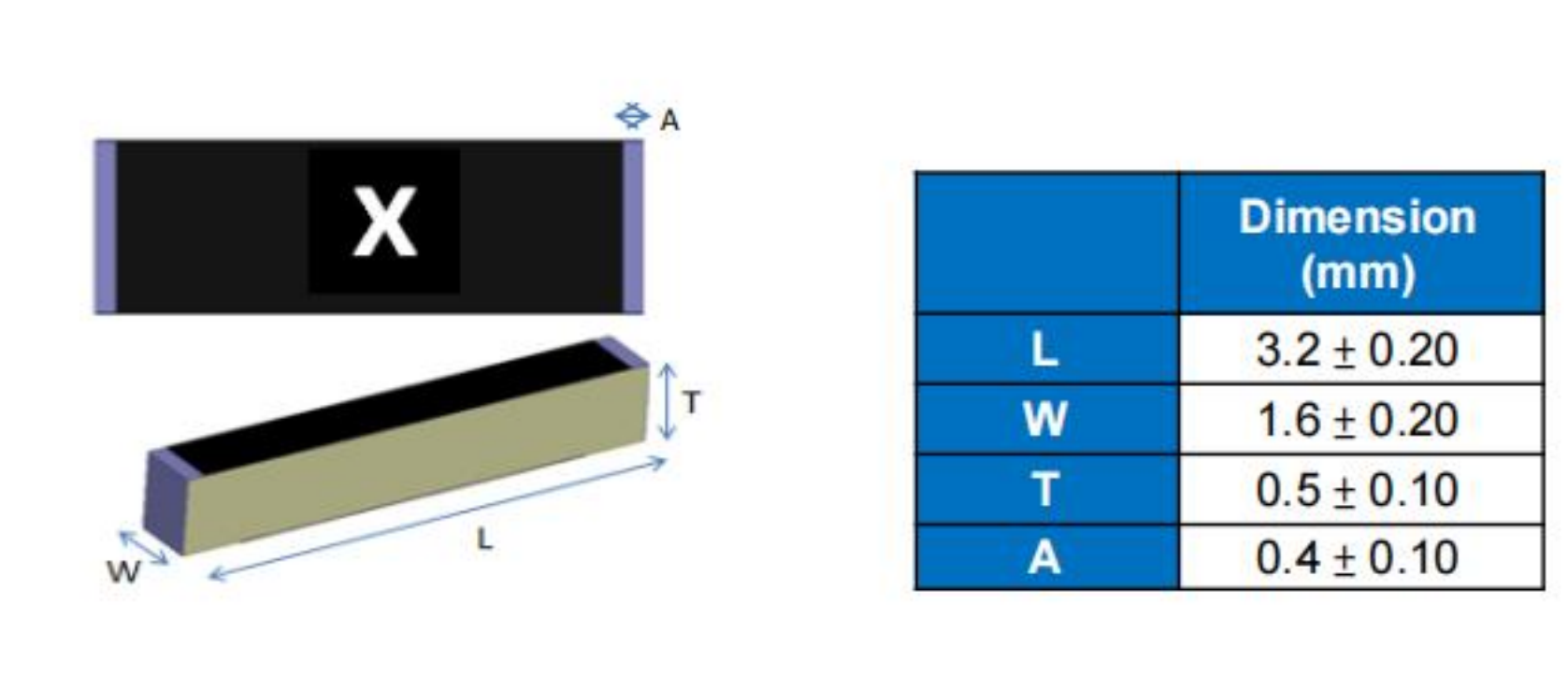

Dimensions

Сценарии применения

• Датчики Интернета вещей и устройства «умного дома» (например, интеллектуальные замки, термостаты).

• Носимые технологии и оборудование для медицинского мониторинга.

• Системы промышленной автоматизации и беспроводного управления.

• Бытовая электроника (например, наушники Bluetooth, беспроводные колонки).

• Модули автомобильной телематики и GPS-слежения.

Часто задаваемые вопросы

Вопрос: Какие стандарты беспроводной связи поддерживает эта антенна?
О: Он поддерживает Wi-Fi 2,4 ГГц (802.11b/g/n) и Bluetooth (BLE 5.0/4.2).

Вопрос: Требуется ли внешняя схема согласования?
О: Да, в зависимости от вашего конкретного применения необходима согласующая схема (см. конструкцию оценочной платы).

Вопрос: Каковы размеры антенны?
A: Компактный размер: 3,2 мм (Д) x 1,6 мм (Ш) x 0,5 мм (В).

Вопрос: Может ли он выдержать пайку оплавлением?
О: Да, он предназначен для пайки оплавлением при температуре 260°C в течение 10 секунд.

Вопрос: Каков диапазон рабочих температур?
A: от -40°C до +85°C, подходит для промышленного и наружного использования.

Вопрос: Каково пиковое усиление на частоте 2450 МГц?
Ответ: 3,78 дБи, что обеспечивает надежную передачу сигнала.

Вопрос: Соответствует ли эта антенна RoHS?
О: Да, он соответствует экологическим стандартам RoHS.

Вопрос: Как следует хранить антенну перед установкой?
О: Храните в сухом месте (от -10°C до 40°C, влажность 30–70%) и используйте в течение 6 месяцев для оптимальной паяемости.
