GLCA-L01
Asialeren
8517710000
100 шт.
принял
10000ПК/дней
| Количество: | |
|---|---|
ГЛ КА-L01 | Спецификация | |
Рабочая частота | 824М-960МГц, 1710М-2 700МГц | |
Импеданс | 50Ω | |
Усиление (дБи) |
(700–960 МГц) | 3,3 дБи ( пиковое ) |
(1710–2170 МГц) | 2,0 дБи ( пиковое ) | |
(2300-2700 МГц) | 2,0 дБи ( пиковое ) | |
КСВН | <3,5 | |
Рабочая температура | -40℃ ~+85 ℃ | |
Мощность мощности | 4 Вт | |

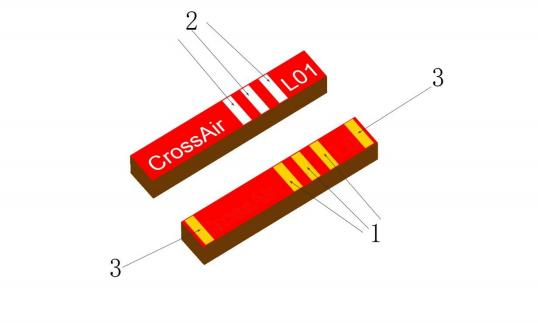

Сверхкомпактный дизайн SMD — размеры всего 23,0×3,5×1,6 мм идеально подходят для ограниченного пространства Интернета вещей и мобильных устройств.
Мультисетевая совместимость — поддерживает LTE/4G/3G/2G/WCDMA/GSM/CDMA/NB-IoT (824–960 МГц и 1710–2700 МГц).
Высокая эффективность — пиковая эффективность достигает 52,8% (1710–2170 МГц) с пиковым усилением 3,36 дБи (низкий диапазон).
Надежная экологическая стабильность – работает при температуре от -40°C до +85°C и выдерживает изменения влажности.
Простая интеграция — конструкция патча SMD с сопротивлением 50 Ом и рекомендации по согласованию схем для оптимальной настройки.
Устройства IoT и M2M — идеально подходят для датчиков NB-IoT, интеллектуальных счетчиков и средств отслеживания активов, требующих компактных антенн.
Носимая технология – обеспечивает подключение 4G в умных часах, медицинских носимых устройствах и фитнес-трекерах.
Промышленные маршрутизаторы/шлюзы — надежный сигнал для модемов LTE, ПЛК и систем автоматизации производства.
Бытовая электроника — интегрируется в планшеты, POS-терминалы и портативные точки доступа Wi-Fi.
Автомобильная телематика – поддерживает автомобильные трекеры, OBD-ключи и автомобильные модули подключения.
Какие диапазоны частот охватывает GLCA-L01?
Двухдиапазонный: 824–960 МГц (например, LTE B5/B8) и 1710–2700 МГц (например, LTE B1/B3/B7).
Требуется ли внешняя схема согласования?
Да, настройка необходима (рекомендуемые значения дросселей см. на стр. 4: 22nH Series1, 18nH Shunt1).
Каков типичный КСВ?
<3,5 (тестировано 1,59 при 920 МГц, 1,19 при 1,74 ГГц на страницу 5).
Как влажность влияет на производительность?
Стабилен при влажности 5–95 %, но требует сухого хранения (относительная влажность 30–70 %) для предотвращения окисления.
Какая разводка печатной платы рекомендуется?
Требуется линия передачи 50 Ом и дорожный просвет (см. диаграмму на стр. 3).
Сможет ли он выдержать большую мощность?
Рассчитан на мощность 4 Вт (стр. 3), подходит для большинства приложений Интернета вещей и мобильных устройств.
Каковы диапазоны пиковой эффективности?
8–52,8% (зависит от диапазона: 20% при 960 МГц, 52,8% при 2170 МГц на странице 7).
Соответствует ли он требованиям RoHS?
Да, соответствует стандартам RoHS по экологической безопасности (стр. 1).
