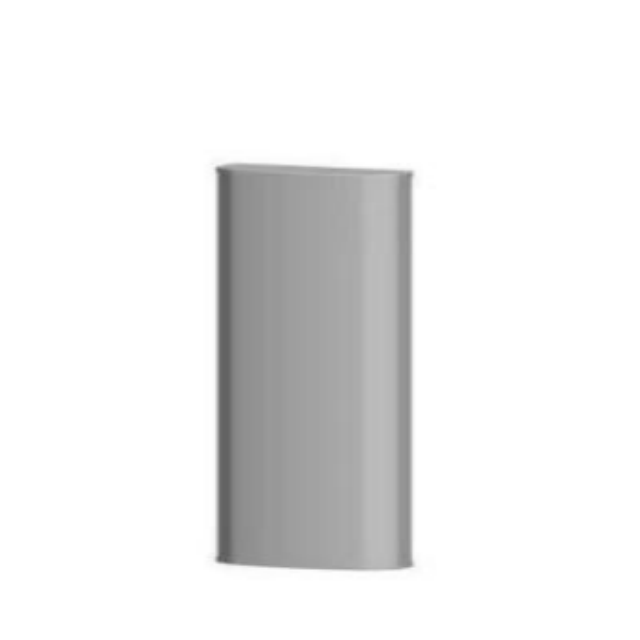

ГЛ1726ВХ20-36
Asialeren
8517710000
5шт
Принял
10000ПК/день
| Количество: | |
|---|---|
Электрические характеристики | |||
Диапазон частот (МГц) | Б1 | Б2 | Б3 |
1710-2690 | 1710-2690 | 1710-2690 | |
поляризация | ±45° | ||
Усиление среднего наклона (дБи) | 20.0 | 21.0 | 21.5 |
Усиление (дБи) | 21±2 | 21±2 | 21±2 |
Ширина луча по горизонтали 3 дБ (°) | 22±2 | ||
Ширина луча по вертикали 3 дБ (°) | 22±2 | ||
Соотношение фронт-тыл (дБ) | ≥25 | ||
Коэффициент перекрестной поляризации (дБ) | >15(±60°≥8) | ||
Электрический наклон вниз (°) | 2-10 | ||
Подавление боковых лепестков (дБ) Первый боковой лепесток над основным лепестком) |
≥15 | ||
КСВН | <1,5 | ||
Изоляция : В системе (дБ) | ≥25 | ||
Интермодуляция третьего порядка (дБм) ( входная мощность несущей 2×43 дБм ) | ≤-105 | ||
Сопротивление порта (Ом) | 50 | ||
Максимальная входная мощность на порт (Вт) при 50°C | 300 | ||
Тип ЭКУ | TRCU-TM10P1V01(встроенный, встроенный ) | ||
Интерфейс ESC | АИСГ 2.0 СРЕТ | ||
Защита освещения | Заземление постоянного тока | ||
Механические характеристики | |||
Разъемы | 4,3-10 Женский*6 | ||
Расположение разъема | нижний | ||
Размер(длина×ширина×высота) (мм) | 1195*448*200 | ||
Размер упаковки (мм) | В зависимости от реальной ситуации | ||
Вес антенны (кг) | 25 | ||
Монтажный вес (кг) | 3 | ||
Упакованный вес (кг) | 28 | ||
Ветровая нагрузка (N, существует 150 км/ч)Перед/Бок/Зад | 949/326/1127 | ||
Максимальная скорость встречного ветра (км/ч) | 216 | ||
Материал обтекателя | Высококачественное стекловолокно | ||
Цвет обтекателя | Белый | ||
Механический наклон (°) | 0-15 | ||
Рабочая температура( ℃ ) | -50~65 | ||
Диаметр полюса (мм) | Ф50~Ф115 | ||
Модель монтажных деталей | 51АА | ||
① Широкополосное покрытие и многодиапазонная совместимость
Поддерживает полный диапазон частот 1710–2690 МГц, включая B1/B2/B3, что делает его пригодным для сетей 4G/LTE и 5G. Это единственное устройство предлагает множество вариантов использования, что снижает затраты на развертывание.
② Высокое усиление и точное управление лучом
Усиление достигает 21 ± 2 дБи при ширине луча по горизонтали и вертикали 22 ± 2 ° и соотношении фронта и тыла ≥ 25 дБ, что обеспечивает целенаправленную передачу сигнала и более длительное и стабильное покрытие.
③ Электрически регулируемый наклон вниз + Механический наклон вниз
Поддерживает электрический наклон на 2–10° и механический наклон на 0–15°, что позволяет гибко регулировать зону покрытия, оптимизировать производительность сети и уменьшить помехи.
④ Высокозащитная и прочная конструкция.
Оснащенный высококачественным обтекателем из стекловолокна, он работает в диапазоне температур от -50°C до 65°C и выдерживает ветровые нагрузки до 216 км/ч, что делает его пригодным для экстремальных условий эксплуатации на открытом воздухе.
⑤ Интеллектуальный интерфейс и высокая совместимость
Встроенный интерфейс AISG 2.0 SRET поддерживает удаленную электрическую регулировку; шесть гнездовых портов 4,3–10 с изоляцией ≥25 дБ совместимы с основным оборудованием базовой станции.
Сценарии применения
Развертывание базовых станций в городах и пригородах: подходит для покрытия сигнала и увеличения пропускной способности в зонах с высокой плотностью пользователей.
Связь в сельской местности и отдаленных районах: высокий коэффициент усиления обеспечивает передачу сигнала на большие расстояния.
Внутренняя распределительная система (DAS): служит антенной источника сигнала на крупных объектах, таких как торговые центры, аэропорты и стадионы.
Расширение и обновление сети: поддержка нескольких диапазонов частот, облегчающая плавный переход от 4G к 5G.
Временная площадка связи: идеально подходит для экстренной связи, временного покрытия во время событий и других сценариев.
Часто задаваемые вопросы
Вопрос: Какие диапазоны сети поддерживает эта антенна?
О: Он поддерживает весь диапазон частот 1710–2690 МГц, охватывающий 4G/LTE и некоторые диапазоны 5G, и совместим с несколькими диапазонами связи, такими как B1/B2/B3.
Вопрос: Каково усиление антенны? Это регулируется?
О: Усиление составляет 21±2 дБи и не регулируется. Однако угол наклона можно регулировать электрически (2–10°), чтобы оптимизировать угол охвата сигнала.
Вопрос: Поддерживает ли антенна дистанционное управление?
О: Да, он имеет встроенный интерфейс AISG 2.0 SRET, который поддерживает удаленную электрическую регулировку и мониторинг.
Вопрос: Как крепится антенна?
A: Его можно установить на опоре диаметром 50–115 мм с помощью прилагаемого крепежа (модель 51AA). Угол наклона регулируется механически в диапазоне 0–15°.
Вопрос: Является ли антенна молниезащитой?
О: Да, он имеет заземление постоянного тока для защиты от молний, что повышает безопасность при использовании на открытом воздухе.
Вопрос: Каковы типы и количество разъемов?
О: В нижней части антенны расположены шесть гнездовых разъемов 4,3–10.
