GL-DY7040VH7
Asialeren
8517710000
Dual-Polarized Broadband Wall Mount Antenna GL-DY7040VH7.pdf
50
Принял
200/день
| Количество: | |
|---|---|
Электрические характеристики | |||
Диапазон частот – МГц | 698-960 | 17.10-27.00 | 3400-4000 |
поляризация | В+Ч | ||
КСВН | ≤2,0 | ≤2,0 | ≤2,0 |
Усиление - дБи | 6 | 7 | 8 |
Ширина горизонтального луча | 90°- 80° | 80°- 70° | 65°- 60° |
Ширина вертикального луча | 80°- 70° | 65°- 60° | 55°- 50° |
Соотношение фронт-тыл, дБ | ≥10 | ≥13 | ≥15 |
Изоляция между портами - дБ | ≥23 | ||
Интермодуляция IM3(2x33дБм)-дБн | ≤-140 | ||
Входное сопротивление-Ом | 50 | ||
Максимальная входная мощность- Вт | 50 | ||
Молниезащита | Земля постоянного тока | ||
Механические характеристики | |||
Тип входного разъема | 2×НК | ||
Установка | Крепление на стену | ||
Размеры- мм | 400×180×62 | ||
Вес антенны-кг | 1.5 | ||
Материал излучающего элемента | ИИ | ||
Материал обтекателя | АБС | ||
Цвет обтекателя | Белый | ||
Рабочая температура | от -40°С до +65°С | ||
Сравнение дифференциации
Артикул | GL-DY7040VH7 | GL-DY7027S | GL-DY7027HV |
Прирост | 6-8 | 6,5-9,0 | 3,0-4,5 |
КСВН | 2.0 | 1.7 | 1.8 |
Введение продукта
① Трехдиапазонное интеллектуальное покрытие
698–960 МГц (нижний диапазон 4G) + 1710–2700 МГц (верхний диапазон 4G/5G n3) + 3400–4000 МГц (5G n78/n77) адаптируются к глобальным полосам несущих частот, обеспечивая совместимость с несколькими поколениями сетей с помощью одного устройства.
② Усиление сигнала двойной поляризации
Одновременная передача и прием по вертикальной и горизонтальной двойной поляризации с изоляцией портов ≥23 дБ удваивает пропускную способность данных, уменьшая перегрузку в конференц-залах и мастерских с несколькими устройствами, работающими одновременно.
③ Направленное высокоточное покрытие
Пиковое усиление 8 дБи + угол горизонтального луча 90° в сочетании с соотношением фронтальной и задней сторон ≥15 дБ обеспечивает на 60 % лучшее проникновение через стену, чем всенаправленные антенны, гарантируя точное покрытие целевой области.
④ Промышленная конструкция для тяжелых условий эксплуатации
Аэрокосмический алюминиевый радиатор + радиационная защита из АБС-пластика работает в широком диапазоне рабочих температур от -40°C до 65°C. Сверхвысокая мощность 50 Вт поддерживает развертывание на уровне базовой станции и обеспечивает 10-летнюю устойчивость к перегоранию.
⑤ Упрощенное инженерное развертывание
Имея размеры 400×180×62 мм в компактном корпусе, отверстия для винтов для настенного крепления совместимы со стандартными 86-дюймовыми коробками. Двойные интерфейсы NK поддерживают резервирование активных/резервных каналов, что позволяет выполнить полное развертывание за 30 минут.
Сценарии применения
Умная фабрика: стабильная связь для навигационных систем AGV на производственных линиях

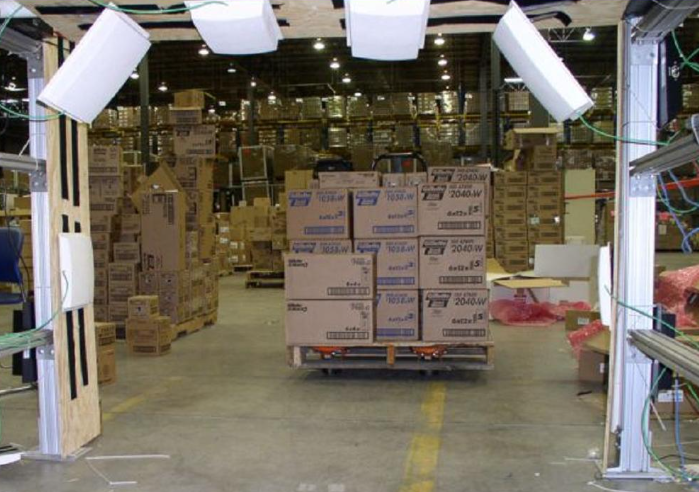

Умный склад : нулевое сканирование штрих-кодов с помощью КПК в многоярусных стеллажах
Корпоративный офис: оптимизированные видеоконференции 4K в открытых конференц-залах
Цифровое здравоохранение : передача в реальном времени с многопараметрических мониторов в отделениях интенсивной терапии
Интернет вещей в розничной торговле: централизованная система обновления электронных ценников в супермаркетах
Командование по чрезвычайным ситуациям: быстрое развертывание частных сетей 5G во временных командных центрах
Часто задаваемые вопросы
Вопрос: В чем уникальное значение поляризации V+H?
Ответ: Одновременный захват вертикальных (сигналы мобильного телефона) и горизонтальных (сигналы CPE/камеры) сигналов улучшает совместимость нескольких устройств на 70 %, устраняя необходимость поворачивать антенну для регулировки угла поляризации.
Вопрос: Нужно ли подключать оба интерфейса NK?
О: Возможна работа с одним портом, но двойное соединение для формирования системы MIMO (для MIMO 4×4 требуются два устройства) увеличивает теоретическую скорость передачи данных на 300 %, что делает его рекомендуемым.
Вопрос: Какие диапазоны частот 5G охватывает диапазон 3400–4000 МГц?
О: Он поддерживает n77 (3300–4200 МГц), n78 (3300–3800 МГц) и n79 (4400–5000 МГц) и совместим с глобальными сетями 5G SA/NSA.
Вопрос: Что означает IM3 ≤ -140 дБВС?
О: Он обеспечивает чрезвычайно низкий уровень интермодуляционных искажений третьего порядка, обеспечивая нулевую частоту битовых ошибок в сложных электромагнитных условиях (например, в сварочных цехах), и сертифицирован по ЭМС класса B.
Вопрос: Будет ли алюминиевый радиатор окисляться?
Ответ: Он анодирован авиационным алюминием, выдерживает испытание на солевой туман в течение > 500 часов и имеет срок службы > 15 лет в среде с влажностью 95 %.
Вопрос: Как обеспечивается молниезащита?
A: Корпус имеет заземляющую шпильку (для подключения к сети заземления здания требуется медный кабель сечением 4 мм² и сечением ≥ 4 мм²) и имеет класс защиты от перенапряжения 6 кВ (IEC 61000-4-5).
