ГЛ1626ВХ33-20
Asialeren
8517710000
5шт
Принял
10000ПК/день
| Количество: | |
|---|---|

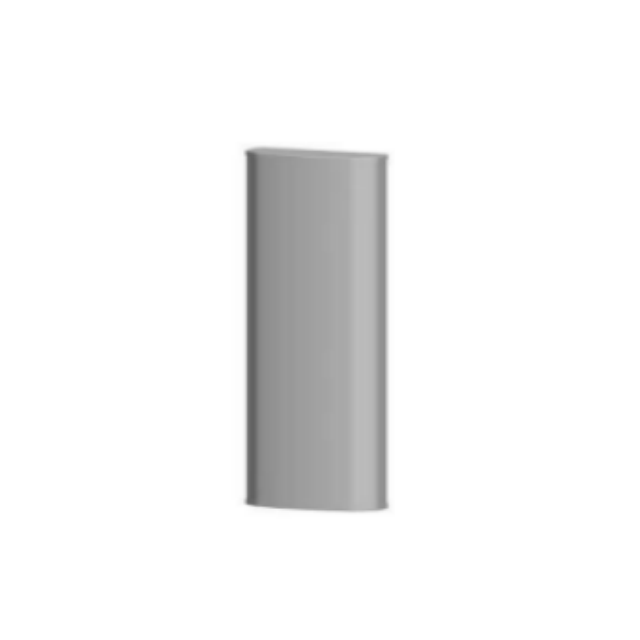

1695–2690 МГц, один диапазон, 2 порта, панельная антенна | |
ГЛ1626ВХ33-20 | |
Электрические характеристики | |
Диапазон частот-МГц | 1695-2690 гг. |
поляризация | ±45° |
Среднее усиление наклона | 20 |
Усиление-дБи | 20,3±0,3 |
Ширина луча по горизонтали 3 дБ | 33±5 |
Ширина луча по вертикали 3 дБ | 33±5 |
Соотношение фронт-тыл, дБ | ≥25 |
Перекрестная поляризация | >15(±60°≥8) |
Электрический наклон вниз | / |
Подавление боковых лепестков для первого бокового лепестка над горизонтом | ≥15 |
КСВН | <1,5 |
Изоляция | ≥28 |
Перехват третьего порядка | ≤-105 |
Сопротивление порта | 50 |
Максимальная выходная мощность на порт | 300 |
Тип электрической модуляции | / |
Электрически модулированный интерфейс | / |
Молниезащита | Земля постоянного тока |
Механические характеристики | |
Тип входного разъема | 4,3-10Женский*2 |
Место разъема | Нижний |
Размеры, мм | 1450*280*90 |
Размер упаковки-мм | Фактическая ситуация имеет преимущественную силу. |
Вес антенны, кг | 30 |
ветровая нагрузка спереди/сбоку/сзади | 949/326/1127 |
Монтажный элемент Вес | 3 |
Вес после упаковки | 33 |
Материал обтекателя | Высококачественный ФРП |
Цвет обтекателя | Белый |
Механический наклон | 0~15° |
Рабочая температура | -50°К~65°К |
Номинальная скорость ветра, м/с | 60 |
Монтажное оборудование -мм | ￠50～￠115 |
Тип монтажной части | 51АА |
Введение продукта
1. Высокочастотный диапазон и высокий коэффициент усиления отвечают требованиям покрытия высокой емкости.
Диапазон рабочих частот охватывает 1695–2690 МГц, что отлично поддерживает 4G/LTE и будущие технологии мобильной связи. Усиление до 20,3 дБи обеспечивает передачу сигнала на большие расстояния и эффективное преодоление препятствий, обеспечивая сильную энергию сигнала для макробазовых станций и секторного покрытия.
2. Двухпортовая поляризация ±45° повышает пропускную способность и стабильность сети.
Двухпортовая конструкция и технология двойной поляризации ±45° поддерживают приложения MIMO (несколько входов, несколько выходов). Изоляция между портами ≥28 дБ эффективно снижает помехи, значительно улучшая пропускную способность канала и скорость передачи данных, а также оптимизируя работу пользователя.
3. Точное управление лучом для точного покрытия целевой области.
Ширина луча 3 дБ по горизонтали и по вертикали составляет 33°±5°, образуя точный секторный луч, который, подобно «прожектору», концентрирует энергию сигнала в пределах целевой зоны обслуживания, уменьшая помехи соседним ячейкам и повышая эффективность повторного использования частот.
4. Прочная конструкция промышленного класса, устойчивая к суровым внешним условиям.
Обладая высококачественным обтекателем из армированного стекловолокном пластика (FRP) и прочным корпусом весом 30 кг, он стабильно работает при экстремальных температурах от -50°C до +65°C и выдерживает скорость ветра до 60 м/с (приблизительно 216 км/ч), что делает его идеальным для сложных условий эксплуатации на открытом воздухе.
5. Высокие электрические характеристики обеспечивают надежную работу системы.
Коэффициент стоячей волны по напряжению (КСВН) менее 1,5 и соотношение фронт/тыл ≥25 дБ обеспечивают эффективную передачу сигнала и эффективно подавляют обратные помехи. Встроенная молниезащита с заземлением постоянного тока и поддержка входной мощности до 300 Вт на порт соответствуют строгим стандартам операторского класса.
Сценарии применения
Покрытие сектора макробазовой станции 4G/LTE: служит основной антенной покрытия для базовых станций в городских, пригородных и сельских районах, предоставляя высококачественные услуги мобильной сети пользователям в определенном секторе.
Расширение и оптимизация пропускной способности беспроводной сети: используется для увеличения пропускной способности сети в зонах с интенсивным трафиком или замены старых антенн для оптимизации разрывов покрытия и улучшения качества сигнала.
Выделенные сети мобильной связи: развертываются в специализированных системах мобильной связи в таких отраслях, как железные дороги, порты, энергетика и нефть, обеспечивая надежную беспроводную связь с широким диапазоном действия.
Развертывание сети MIMO. Используя возможности двухпортов, технология MIMO может быть реализована в сценариях, требующих повышения пропускной способности данных и стабильности соединения.
Районы с суровым климатом и суровым климатом. Благодаря прочной конструкции и широкому диапазону рабочих температур он подходит для объектов связи в суровых условиях, таких как прибрежные районы, высокие горы и высокогорные районы.
Часто задаваемые вопросы
Вопрос: Каковы основные области применения этой антенны?
О: Он в первую очередь предназначен для наружных макробазовых станций в системах мобильной связи 4G/LTE, обеспечивая высокопроизводительное покрытие беспроводным сигналом для определенных зон (секторов).
Вопрос: Каковы преимущества «двойного порта» и «поляризации ±45°»?
О: Двухпортовая антенна позволяет подключать два независимых радиочастотных канала. В сочетании с двойной поляризацией ±45° он поддерживает технологию MIMO, тем самым экспоненциально увеличивая пропускную способность сети и стабильность передачи данных без увеличения полосы пропускания.
Вопрос: Каковы размеры и вес антенны? О: Антенна имеет размеры 1450 x 280 x 90 мм и весит примерно 30 кг. Во время установки убедитесь, что мачта и опорная конструкция достаточно прочны.
Вопрос: Какой тип разъема он использует?
О: Антенна оснащена двумя гнездовыми разъемами 4,3-10 внизу. Этот тип разъема широко используется в новом оборудовании базовых станций и обеспечивает отличную производительность и компактный размер.
Вопрос: Есть ли какие-либо требования к диаметру мачты при установке?
А: Да. Монтажный кронштейн подходит для мачт диаметром от 50 до 115 мм.
Вопрос: Каков диапазон рабочих температур?
О: Антенна может работать при экстремальных температурах окружающей среды от -50°C до +65°C, что делает ее подходящей для наружного климата в большинстве регионов мира.
