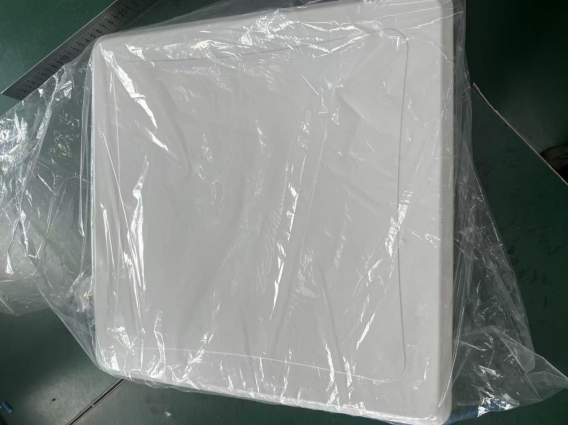

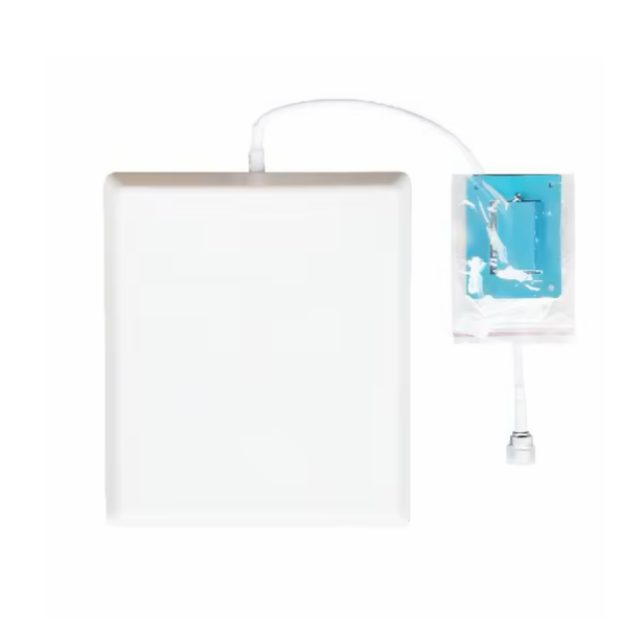

N-гнездовой разъем, 100 Вт, панельная УКВ-антенна высокой мощности GL04108

Введение продукта

1. Управление мощностью военного уровня

Сверхвысокая входная мощность 100 Вт (в среднем по отрасли 50 Вт) с эффективным преобразованием энергии при КСВ ≤2,5, подходит для мощных ретрансляторов/базовых станций.

2. Точное направленное покрытие

• Ширина луча по горизонтали 65° + ширина луча по вертикали 45°

• Усиление 3±1 дБи эффективно фокусирует энергию сигнала, проникая в здания и кустарники.

3. Промышленный дизайн

Усиленная алюминиевая опорная плита 400×400×35 мм (устойчивость к рассеиванию тепла и деформации)

Легкий вес 2,5 кг + матовое антикоррозийное покрытие снижает требования к нагрузке на башню

4. Широкополосная совместимость

Охватывая весь диапазон частот 132–174 МГц, он прекрасно поддерживает:

▸ Цифровая пожарная магистраль общественной безопасности (PDT/DMR)

▸ Морская УКВ-связь (Международный канал бедствия CH16)

▸ Железнодорожная диспетчерская система GSM-R

5. Готовая к использованию конфигурация.

Стандартный гнездовой разъем N-типа, легко подключается к оборудованию базовой станции.

Сценарии применения

Центр управления чрезвычайными ситуациями: Базовая станция связи командной машины пожарной/общественной безопасности

Шахтная система связи: подземная и наземная релейные линии

Портовая диспетчерская вышка: узел связи между судном и берегом

Сеть по предотвращению лесных пожаров: дальняя связь между сторожевыми вышками

Базовые железнодорожные станции: диспетчеризация поездов и контроль безопасности

Часто задаваемые вопросы

Вопрос: Поддерживает ли продукт дуплексное соединение?

О: Стандартный гнездовой разъем N-типа позволяет осуществлять прямое подключение к дуплексеру (требуется высококачественная модель с КСВ < 1,5).

Вопрос: Требуется ли для блока питания мощностью 100 Вт рассеивание тепла?

О: Алюминиевый корпус обеспечивает естественный отвод тепла. Для непрерывной работы на полной мощности рекомендуется использовать вентиляционный колпак (мощность снижается до 80 Вт, когда температура окружающей среды превышает 40°C).

Вопрос: Может ли вертикальный луч под углом 45° достигать многоэтажных зданий?

A: Подходит для горизонтального покрытия. Для высотных зданий угол наклона необходимо регулировать (рекомендуется регулируемый кронштейн ±15°).

Вопрос: Каково усиление на краю полосы 174 МГц? О: Колебания усиления составляют ≤ ±1 дБи по всей полосе частот (≥2 дБи при измерении на частоте 132/174 МГц), достигая пика 3 дБи на частоте 150 МГц в центральной полосе.

Вопрос: Каков рейтинг устойчивости к ветру?

О: Данные о ветровой нагрузке не указаны, но рассчитаны на выдержку скорости ветра 35 м/с (при усиленных условиях установки). Удаление рекомендуется в районах, подверженных ураганам.

В6: Можно ли использовать его в диапазоне УВЧ 400–470 МГц?

→ Оптимизировано только для диапазона 132–174 МГц. КСВ в диапазоне УВЧ составляет >3,0, а эффективность падает более чем на 50%.

Вопрос 7: Каково решение для гидроизоляции интерфейса N-типа?

→ Гидроизоляционный комплект не входит в комплект. Дождевик N-типа со степенью защиты IP67 (с резьбой) необходимо приобрести отдельно или нанести три слоя устойчивой к ультрафиолетовому излучению ленты.

Вопрос: Можно ли его закрепить на стене?

A: В опорной пластине предварительно установлены 4 монтажных отверстия диаметром 8 мм для монтажа на столб/стену. (Требуются предоставленные пользователем болты M6 из нержавеющей стали.)
