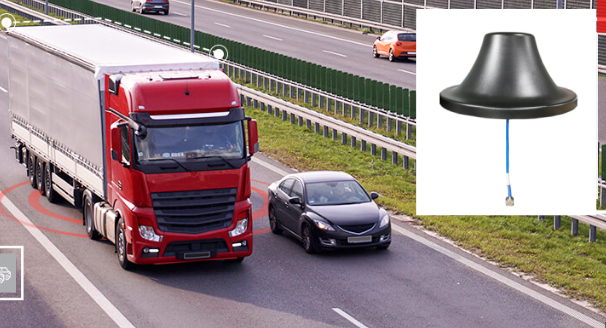

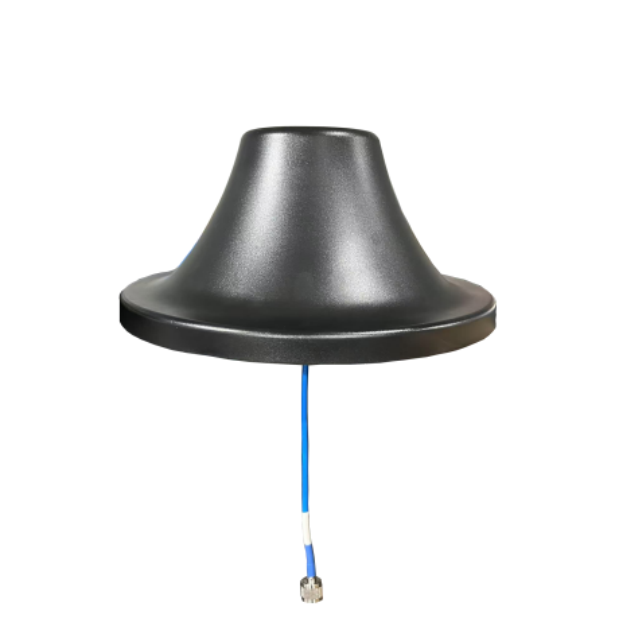

N-разъем Базовая УКВ-антенна 100–400 МГц для морской связи

Горизонтальная диаграмма направленности                  Вертикальная диаграмма направленности

Введение продукта

1. Сверхширокий диапазон частот и высокая совместимость.

Это устройство охватывает весь диапазон частот 100–400 МГц и совместимо с морскими ОВЧ-связями (156–174 МГц), авиационными диапазонами (118–137 МГц) и полицейскими рациями (136–174 МГц), что делает его пригодным для различных сценариев.

2. Обработка высокой мощности промышленного уровня.

▸ Сверхвысокая входная мощность 50 Вт (в среднем по отрасли 10–25 Вт)

▸ Разъем N-типа + экранированный кабель RG142 (стандарт 25 см) минимизирует затухание сигнала

3. Стабильное всенаправленное покрытие

• Горизонтальное всенаправленное излучение на 360° + вертикальный луч на 90°±15°

• Овальность ≤±2 дБ, устраняющая слепые зоны связи.

• Матовый черный экран из АБС-пластика, устойчивый к ультрафиолетовому излучению.

4. Удобная двухрежимная установка.

Магнитное крепление: быстрое развертывание на крыше автомобиля или металлических поверхностях.

Винтовое крепление: включает анкерные болты и саморезы (см. Руководство по установке P3).

Водонепроницаемая конструкция: разъемы необходимо обернуть водонепроницаемой лентой (если указано в руководстве).

5. Адаптивность к суровым условиям

Широкий температурный диапазон от -30°C до +65°C, диапазон влажности 10–95 %.

Легкая конструкция весом 1 кг снижает нагрузку при установке.

Сценарии применения

Морская связь: Корабельная УКВ-радиостанция (Международный канал бедствия CH16).

Аварийная команда: Система связи автомобиля пожарно-спасательной команды.

Мониторинг лесного хозяйства: Ретрансляционная станция смотровой вышки по предотвращению лесных пожаров

Отправка автопарка: Система внутренней связи логистического и транспортного кластера

Удаленная базовая станция: инфраструктура связи в горных и горнодобывающих районах.

Часто задаваемые вопросы

Вопрос: Поддерживает ли он авиационные сигналы ADS-B?

О: Он охватывает диапазон частот 1090 МГц (стандарт ADS-B), но требует специального приемника. Эта антенна отвечает только за передачу/прием сигналов.

Вопрос: Не упадет ли магнитное крепление во время езды по бездорожью?

A: Измеренная сила сцепления составляет ≥15 кг (не отмечена). Рекомендуется использовать на скорости ниже 80 км/ч. Крепление винтами рекомендуется для экстремальных дорожных условий.

Вопрос: Можно ли использовать верхний предел 400 МГц для любительской УВЧ-радиосвязи?

О: Поддерживается (часть диапазона УВЧ 400–470 МГц), но усиление будет уменьшено. Для лучшей производительности рекомендуется использовать специальную УВЧ-антенну.

Вопрос: Можно ли преобразовать разъем типа N в устройство SMA?

О: Требуется адаптер N-to-SMA (не входит в комплект). Обратите внимание, что потери преобразования составляют примерно 0,3 дБ.

Вопрос: Может ли вертикальная балка под углом 90° достигать высотных зданий?

A: Подходит для общения на уровне горизонта. Для высотных зданий угол подъема необходимо регулировать (диапазон регулировки ограничен ±15°). Рекомендуется использовать направленную антенну с высоким коэффициентом усиления.

Вопрос: Можно ли удлинить кабель RG142?

О: Поддерживаются нестандартные длины (по умолчанию — 25 см). При длине более 1 метра необходимо использовать кабель с низкими потерями (например, LMR400), в противном случае КСВ ухудшится.

Вопрос: Требуется ли предварительный подогрев при запуске при температуре -30°C?

О: Нет. Материал ABS остается прочным даже при температуре -30°C. Колебания КСВ в реальных измерениях составляли ≤0,2 в ледяном тумане.
