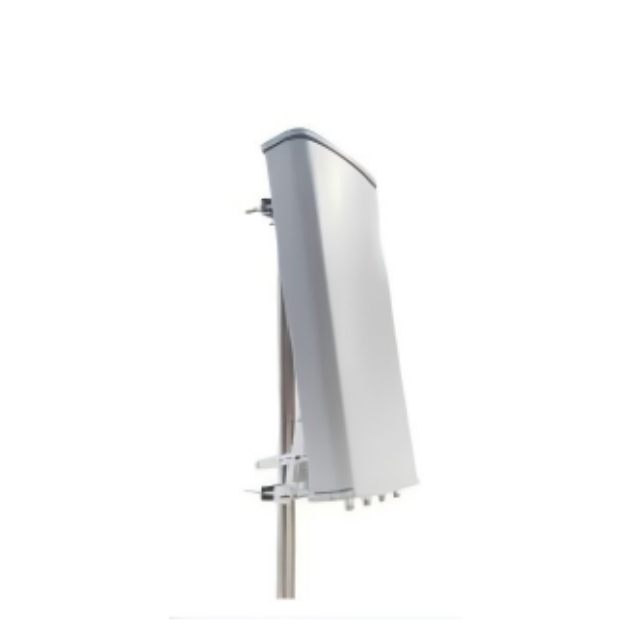

ГЛ1558Г17
Asialeren
8517710000
10 шт.
Принял
10000ПК/день
| Количество: | |
|---|---|
Электрические характеристики | |||
Частотный диапазон | 1560-1620 гг. | 2400-2500 | 5150-5900 |
Усиление (дБи) | 14±1 | 14±1 | 17±1 |
КСВН | ≤1,5 | ||
Соотношение фронт-тыл, дБ | ≥23 | ||
поляризация | вертикальный | ||
Ширина горизонтального луча (°) | 90±8 | ||
Ширина вертикального луча (°) | 8±5 | ||
Максимальная входная мощность (Вт) | 100 | ||
Импеданс (Ом) | 50 | ||
Молниезащита | Земля постоянного тока | ||
Механический индекс | |||
Размеры (мм) | 1200*280*80 мм | ||
Тип входного разъема | 3*N-Женский | ||
Материал обтекателя | ПВХ | ||
Вес антенны-кг | 2.6 | ||
Сценарии использования | открытый | ||
Рабочая температура (℃) | -40 ~ +85 | ||
Диапазон влажности (%) | 5~95 | ||
Введение продукта
Трехдиапазонное высокопроизводительное покрытие: плавно работает в диапазонах 1560–1620 МГц (GPS L1), 2400–2500 МГц (ISM/Wi-Fi) и 5150–5900 МГц (5,8G) с высоким коэффициентом усиления до 17 ± 1 дБи для надежной связи на больших расстояниях.
Превосходная направленность и широкий охват. Конструкция с большой апертурой содержит больше внутренних элементов, обеспечивая оптимальную ширину луча по горизонтали 90±8° для широкого покрытия и ширину луча по вертикали 8±5° для направленной восходящей проекции сигнала.
Прочная и всепогодная конструкция: разработана для постоянной наружной установки с обтекателем из ПВХ, способным выдерживать экстремальные температуры (от -40 ℃ до + 85 ℃) и влажность (5–95%).
Готовность к высокой мощности и защита: поддерживает входную мощность до 100 Вт для требовательных приложений и включает необходимую защиту от молний постоянного тока для повышения безопасности и долговечности системы.
Адаптировано к вашим потребностям: предлагает широкие возможности настройки типов разъемов, конкретных диапазонов частот, размеров, значений усиления и монтажных решений в соответствии с точными требованиями проекта.
Сценарии применения
Линия восходящей/нисходящей линии наземной станции для спутниковой и воздушной связи.
Стационарные базовые станции для навигационных систем (GPS, Galileo) и служб позиционирования.
Телеметрические, командные и управляющие линии дальнего действия для БПЛА (дронов) и робототехники.
Транспортная и беспроводная широкополосная инфраструктура в отдаленных или труднопроходимых районах.
Индивидуальные коммуникационные решения в оборонной, аэрокосмической и научной сферах.
Часто задаваемые вопросы
Вопрос: Какие диапазоны частот поддерживает эта антенна?
О: Он поддерживает три диапазона: 1560–1620 МГц, 2400–2500 МГц и 5150–5900 МГц.
Вопрос: Какова цель конструкции «восходящего покрытия»?
Ответ: Оптимизированная вертикальная диаграмма направленности предназначена для эффективной связи с воздушными или спутниковыми целями, сводя к минимуму наземные помехи.
Вопрос: Какие разъемы используются и сколько портов?
О: Он оснащен 3 разъемами N-мама, по одному для каждого диапазона частот.
Вопрос: Подходит ли эта антенна для суровых условий на открытом воздухе?
А: Абсолютно. Он предназначен для использования на открытом воздухе и имеет широкий диапазон рабочих температур от -40 ℃ до +85 ℃ и высокую устойчивость к влажности.
Вопрос: Есть ли у него защита от ударов молнии?
О: Да, он оснащен заземляющим каналом постоянного тока для молниезащиты и защиты подключенного оборудования.
Вопрос: Каковы физические размеры и вес?
О: Антенна имеет размеры 1200 x 280 x 80 мм и весит примерно 2,6 кг.
