GL046
Asialeren
8517710000
100ПК
принял
1000ПК/дней
| Количество: | |
|---|---|
Артикул | Внутренняя GPS-антенна | |
М/Н | GL046 | |
Электрический индекс | ||
Центральная частота-МГц | 1575,42 ±0,5 | |
КСВН | ≤1,5 | |
Усиление LNA-дБи | 28±2 | |
Номинальное сопротивление-Ом | 50 | |
поляризация | РХКП | |
Напряжение питания | 2,2 ~ 5 В постоянного тока | |
Коэффициент шума | 1,1 дБ | |
Макс. Мощность-Вт | 50 | |
Текущее потребление | 10 мА | |
Разъем | ИПЕКС | |
Механический индекс | ||
Длина кабеля | РГ1.13 100мм | |
Размер антенны, мм | 25*25*7 | |
Экологически | Соответствует ROHS | |
Температура-℃ | -40～＋85 | |
Влажность-% | 5～75 | |
Сравнение дифференциации
Серия сравнения | GL046 | GL048 |
Диапазон частот | 1575,42±0,5 МГц (одна частота) | 1575,42–1610 МГц (более широкий диапазон) |
Коэффициент шума | 1,1 дБ | <1,5 дБ |
Тип разъема | ИПЕКС | QMA-разъем |
Dimensions | 25×25×7 мм | 18×18×4 мм |
Введение продукта
1. Сверхвысокое усиление промышленного класса.
Встроенный усилитель LNA обеспечивает усиление 28±2 дБи, что значительно превышает показатели обычных антенн (15–20 дБи), что значительно расширяет возможности приема спутникового сигнала.
2. Прецизионная стабильность частоты
Центральная частота составляет 1575,42±0,5 МГц (диапазон GPS L1) с КСВН ≤1,5, что обеспечивает идеальное соответствие навигационному чипу.
3. Адаптация к суровой окружающей среде
Широкий диапазон рабочих температур от -40°C до 85°C и допуск по влажности 75 % соответствуют экологическим стандартам ROHS, что делает его пригодным для использования в автомобильном и наружном промышленном оборудовании.
4. Сверхнизкий уровень шума
Коэффициент шума 1,1 дБ (среднее значение по отрасли >2 дБ) снижает искажения сигнала и повышает точность позиционирования на 30 % в зонах со слабым сигналом.
5. Гибкий источник питания широкого напряжения.
Сверхширокое входное напряжение постоянного тока 2,2–5 В потребляет всего 10 мА, что делает его совместимым с различными системами питания устройств Интернета вещей.
Сценарии применения
Позиционирование тяжелой техники: высокая мощность 50 Вт для подавления вибраций двигателя экскаваторов и сельскохозяйственной техники.
Мониторинг логистики холодовой цепи: стабильная работа при температуре -40°C, обеспечивающая отслеживание рефрижераторов в режиме реального времени.
Устройство синхронизации базовой станции: точная частота 1575,42 МГц для удовлетворения требований синхронизации времени базовых станций связи.
Сельскохозяйственное автономное вождение: поляризация RHCP для уменьшения многопутности и точной навигации на сложной местности сельскохозяйственных угодий.
Solar Tracker: низковольтный запуск 2,2 В для обеспечения работы фотоэлектрического оборудования с низким энергопотреблением.
Часто задаваемые вопросы
Вопрос: Совместим ли разъем IPEX с UFL?
О: Полностью совместим! IPEX — это обновленная версия UFL, физические характеристики интерфейса такие же.

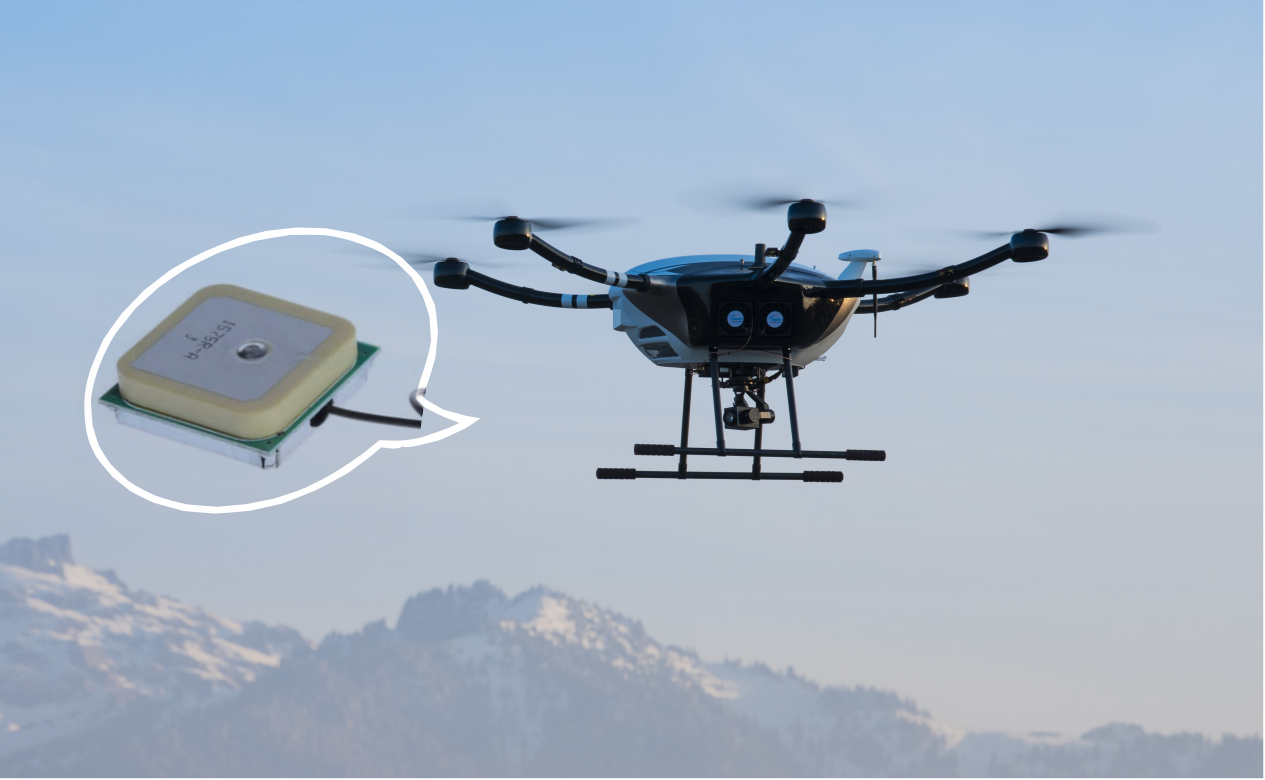

Вопрос: Можно ли встроить в дрон размер 25x25x7 мм?
О: Рекомендуется для промышленных дронов среднего размера (колесная база ≥30 см). Для микродронов рекомендуется использовать меньший размер.
Вопрос: Требуется ли внешняя схема согласования?
А: Нет! Номинальное сопротивление 50 Ом напрямую совместимо с обычными радиочастотными модулями, а КСВН ≤ 1,5 оптимизирован для согласования.
Вопрос: Требуется ли для усиления 28 дБи внешний источник питания?
А: Да! Внутреннему LNA требуется источник питания 2,2–5 В.
Вопрос: Влияет ли ограничение влажности в 75 % на использование прибрежных зон?
О: Он соответствует степени защиты IP54 (в зависимости от конструкции), но рекомендуется установить влагонепроницаемое уплотнение для защиты от солевого тумана.
Вопрос: Может ли он принимать сигналы ГЛОНАСС?
О: Он разработан специально для диапазона GPS L1 (1575,42 МГц). Для ГЛОНАСС требуется антенна диапазона 1602 МГц.
Вопрос: Можно ли настроить длину кабеля 100 мм?
А: Да! Коаксиальный кабель RG1.13 можно настроить на длину 150/200/300 мм.
