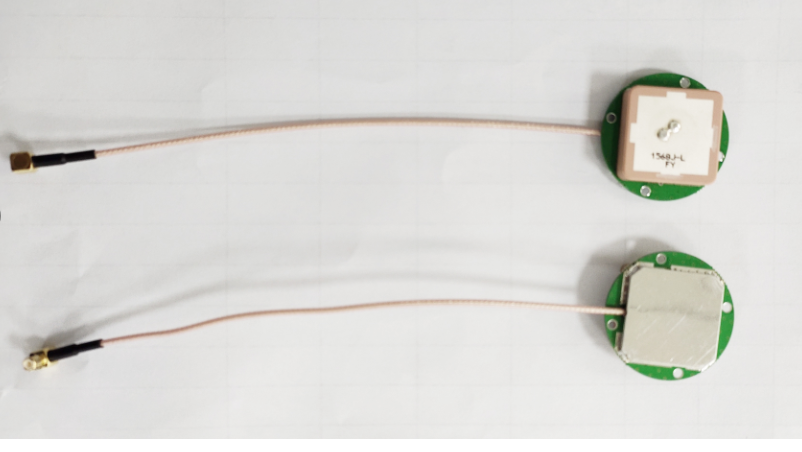

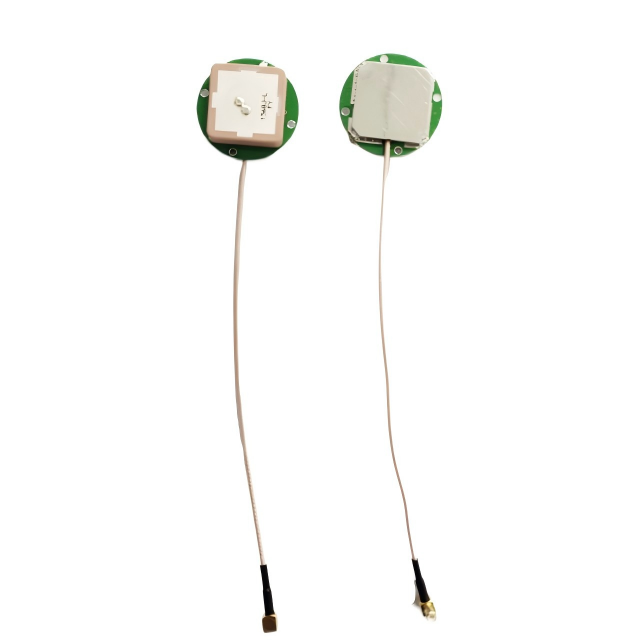

GL504D
Asialeren
8517710000
100ПК
принял
1000ПК/дней
| Количество: | |
|---|---|
Элемент | Технические характеристики | |
Антенна 2 контакта | Частотный диапазон | 1561,098~ 1602 МГц |
поляризация | РХКП | |
Прирост | 4дБик@70*70мм GP | |
КСВН | <1,5 | |
Импеданс | 50 Ом | |
Осевое соотношение | ≤2 дБ (зенит) | |
Измерение | 25*25*6 мм | |
ЛНА | Прирост | 28±2 дБ |
Коэффициент шума | ≤1,0 дБ | |
Напряжение питания | 3,3 ± 0,3 В постоянного тока | |
Текущее потребление | ≤24mA@3.3V постоянный ток | |
КСВН | <2,0 | |
Механический | Кабель | RF1.37 или другие |
Разъем | IPEX или другие | |
Способ монтажа | Встроенный | |
Относящийся к окружающей среде | Рабочая температура | -40℃~+85℃ |
Относительная влажность | До 95% | |
Вибрация | От 10 до 55 Гц с амплитудой 1,5 мм 2 часа | |
Экологически чистый | Соответствует ROHS | |
Введение продукта
1. Экстремальный контроль шума
Коэффициент шума ≤1,0 дБ (лучший в отрасли) в сочетании с усилением LNA 28±2 дБ значительно улучшает чувствительность приема слабого сигнала, что делает его пригодным для использования в подземных гаражах и густонаселенных зданиях.
2. Вибростойкость военного уровня.
Прошел испытание на вибрацию с амплитудой 10–55 Гц/1,5 мм в течение 2 часов (в три раза превышает национальный стандарт), отвечая требованиям сред с высокой вибрацией, таких как строительная техника и внедорожники.
3. Точное позиционирование
▸ Осевое соотношение ≤ 2 дБ (направление на зенит)
▸ Покрытие диапазона частот: 1561–1602 МГц (совместимость с GPS L1/Beidou B1)
▸ Усиление 4 дБИК ниже уровня земли при площади 70×70 мм
4. Интеграция сверхнизкого энергопотребления
• Источник питания 3,3 В ± 0,3 В, потребляемая мощность ≤ 24 мА (снижение на 60 % по сравнению с предыдущим поколением)
• Поддерживает микроинтерфейсы, такие как IPEX/RF1.37, и имеет толщину установки заподлицо всего 6 мм.
5. Экологическая надежность
Широкий диапазон рабочих температур от -40°C до 85°C + допуск по влажности 95 %
Сертифицированный ROHS, бессвинцовый производственный процесс
Сценарии применения
Автомобильные интеллектуальные терминалы: T-BOX, системы управления автопарком
Управление строительной техникой: позиционирование и мониторинг экскаватора/крана
Основные модули БПЛА: системы управления полетом, навигации и передачи данных
Промышленный Интернет вещей: интеллектуальные счетчики, метки отслеживания активов
Специальное оборудование: позиционирование пожарных касок, аварийно-спасательное оборудование
Часто задаваемые вопросы
Вопрос: Поддерживает ли он систему Galileo?
О: Он охватывает диапазон частот 1561–1602 МГц и совместим с сигналом Galileo E1 (1575,42 МГц). Ресивер должен поддерживать декодирование.
Вопрос: Обязательна ли заземляющая пластина размером 70×70 мм?
А: Да. Усиление 4 дБик основано на тестировании с этим размером. Недостаточный уровень заземления приведет к снижению усиления (снижение усиления примерно на 1,2 дБ на каждые 50 % уменьшения площади).
Вопрос: Как выбрать длину интерфейсного кабеля IPEX?
О: Доступен стандартный кабель RF1.37 (длина не указана). Поддерживаются нестандартные длины от 10 см до 1 м. Для передачи на большие расстояния рекомендуется использовать экранированную муфту.
Вопрос: Можно ли использовать его с устройствами в металлических корпусах?
О: Непосредственно над антенной необходимо оставить свободное пространство не менее 15 мм. Металлический корпус должен быть подключен к заземляющей пластине размером 70×70 мм.
Вопрос: Можно ли подключить источник питания 3,3 В к источнику питания 5 В?
О: Категорически запрещено! Диапазон напряжения строго ограничен 3,0-3,6В. Перенапряжение повредит микросхему LNA.
Вопрос: Как изменяется соотношение осей при изменении угла наклона?
A: ≤2 дБ в зените, обычно ≤3,5 дБ при угле места 30° (обратитесь в службу технической поддержки для получения отчета об испытаниях).
Вопрос: Какова полоса усиления LNA?
О: Полоса пропускания не указана, но КСВ <2,0 обеспечивает эффективную работу во всем диапазоне 1561–1602 МГц.
