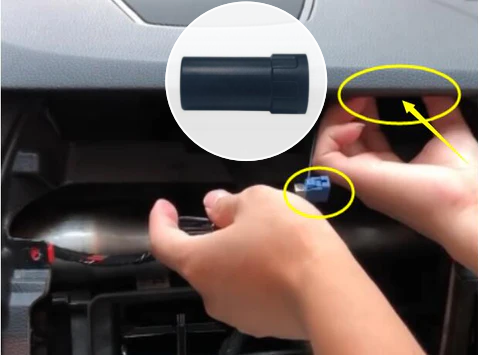

GL301JC
Asialeren
8517710000
100ПК
принял
1000ПК/дней
| Количество: | |
|---|---|
Электрические характеристики | |||
Антенна | |||
Антенна | 1 | Модель антенны | GPS- компас ГЛОНАСС ГАЛИЛЕО |
2 | Номинальная частота | GPS L1: 1575,42±1,023 МГц, L2: 1227±1,023 МГц; L5 : 1176±1,023 МГц Компас B1: 1561±2,046 МГц, B2: 1207±2,046 МГц, B3: 1268±10,23 МГц; ГЛОНАСС L1=1602+0,5625*k(МГц), L2=1246+0,4375*k(МГц) ГАЛИЛЕО E1: 1575.42 | |
3 | Частотный диапазон | 1197–1278/1559–1612 МГц | |
4 | КСВН | ≤2 .0 | |
5 | Осевое соотношение | высота 90 °: ≤3, высота 15 °: ≤5 | |
6 | Прирост | угол возвышения 90°: ≥6, угол возвышения 20°: ≥0 плоскости | |
7 | Мощность спереди назад | ±60° ≥15 дБ | |
8 | Фазовый центр (мм) | <2 | |
9 | Импеданс | 50 Ом | |
10 | поляризация | РХКП | |
ЛНА | 1 | Усиление МШУ | 38±2 дБ |
2 | КСВН | <2 | |
3 | Коэффициент шума | <1,0 | |
4 | Постоянное напряжение | 3,3～12В | |
5 | Текущий | 25～40 мА | |
Введение продукта
Поддержка мультисистемности и многочастотности.
Совместимость с GPS (L1/L2/L5), ГЛОНАСС, Galileo и COMPASS (B2/B3), обеспечивая глобальное покрытие сигнала и адаптируемость для высокоточных приложений, таких как наведение БПЛА и съемка RTK.
Усовершенствованная спиральная конструкция с воздушной средой.
Использует спиральную технологию с несколькими плечами и воздушный диэлектрик для обеспечения высокого усиления, стабильного фазового центра (погрешность <2 мм) и превосходного приема спутникового сигнала на малых высотах, что идеально подходит для условий с препятствиями.
Надежность и долговечность
Имеет тройные защитные крышки и конструкцию со степенью защиты IP67, обеспечивающую защиту от пыли, воды и экстремальных погодных условий во время полевых работ.
МШУ с низким уровнем шума и высоким коэффициентом усиления
Встроенный МШУ с коэффициентом усиления 38±2 дБ и коэффициентом шума <1,0 дБ повышает четкость сигнала, что крайне важно для точных задач в удаленных или подверженных помехам районах.
Гибкая мощность и настройка.
Работает от напряжения 3,3–12 В постоянного тока с низким потреблением тока (25–40 мА), совместим с портативными устройствами. Поддерживает настройку для специализированных приложений.
Сценарии применения
Навигация с помощью БПЛА: обеспечивает точность до сантиметра при аэрофотосъемке и проверках с помощью дронов.
Портативная съемка RTK: идеально подходит для геодезистов, которым требуется легкое и высокоточное оборудование.
Реагирование на стихийные бедствия: отслеживает изменения местности в зонах землетрясений или оползней.
Точное земледелие: управляет автономной техникой для управления посевами.
Картирование городской инфраструктуры: обновляет базы данных ГИС данными высокого разрешения.
Часто задаваемые вопросы
Вопрос: Совместима ли эта антенна со всеми системами GNSS?
О: Да, он поддерживает GPS, ГЛОНАСС, Galileo и КОМПАС (B2/B3).
Вопрос: Как воздушная среда улучшает производительность?
О: Уменьшает потери сигнала и повышает стабильность усиления, особенно для спутников, находящихся на низкой высоте.
В: Может ли он выдержать сильный дождь или пыль?
О: Да, класс IP67 обеспечивает защиту от проникновения воды и пыли.
Вопрос: Какой источник питания требуется?
О: Работает от напряжения 3,3–12 В постоянного тока, совместим с большинством портативных батарей и полевого оборудования.
Вопрос: Нужна ли калибровка для обеспечения точности фазового центра?
О: Требуется минимальная калибровка из-за стабильности фазового центра <2 мм.
Вопрос: Подходит ли он для арктических условий?
A: Предназначен для суровых условий, но уточните температурные характеристики у производителя.
Вопрос: Как уменьшить помехи сигнала?
A: Поляризация RHCP и соотношение фронт-тыл ≥15 дБ минимизируют эффекты многолучевого распространения.
