ГЛ2504Д
Asialeren
8517710000
100 шт.
Принял
10000ПК/день
| Количество: | |
|---|---|
1. Индекс производительности
Предметы | Содержание |
Центральная частота МГц (с клейкой лентой на заземляющем слое ￠70 мм) | 2338,0±10,0 |
-10 дБ Полоса пропускания МГц мин. | 30 |
КСВН при CF макс. | 1.5 |
Модель поляризации | LHCP |
Импеданс | 50 Ом |
Усиление (зенит 90°) , дБи мин. | 5.0 Тип |
Частотно-температурный коэффициент | 20ppm/град.℃ макс. |

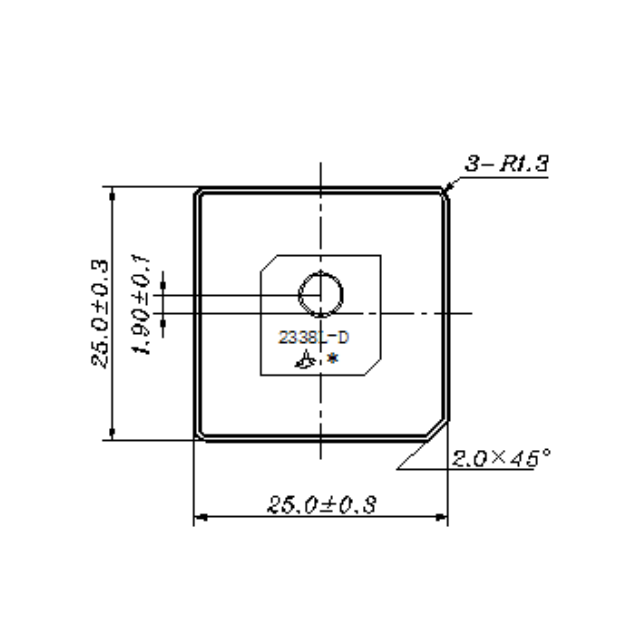

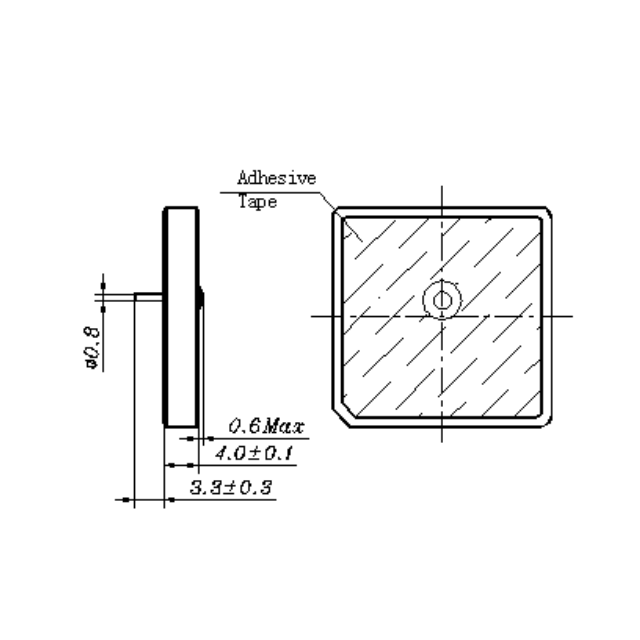

2. Размер
3. Характеристика возвратных потерь

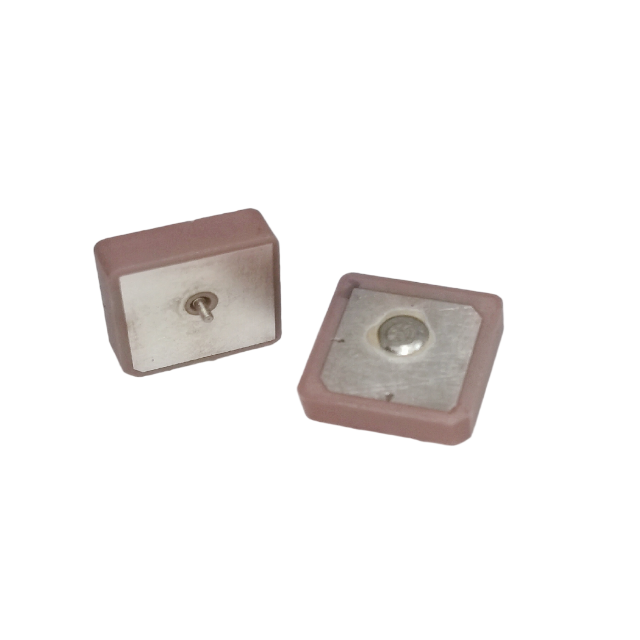

4. Введение продукта
Высокочастотная стабильность.
Работает на частоте 2338 МГц ±10 МГц с низким температурным коэффициентом (макс. 20 ppm/°C), обеспечивая надежную работу в экстремальных условиях (от -40°C до 105°C).
Поляризация LHCP для четкости сигнала.
Левая круговая поляризация (LHCP) сводит к минимуму помехи сигнала и многолучевые искажения, что идеально подходит для систем GPS и спутниковой связи.
Надежная устойчивость к воздействию окружающей среды.
Проходит строгие испытания, включая влажность (90–95 % относительной влажности), термоциклирование (-40°C↔105°C) и устойчивость к вибрации (10–55 Гц), обеспечивая долговечность в суровых промышленных условиях или на открытом воздухе.
Компактность и простота интеграции
Компактные размеры (длина 26,0±0,3 мм) и сопротивление 50 Ом упрощают интеграцию печатных плат для устройств Интернета вещей, дронов и систем телеметрии.
Высокое усиление по зениту
Обеспечивает усиление ≥5,0 дБи при зените 90°, увеличивая мощность сигнала для приложений, требующих вертикального покрытия, таких как отслеживание транспортных средств или удаленные датчики.
Сценарии применения
Системы GPS-навигации : Обеспечивает стабильный прием сигнала в автомобильных или морских GPS-устройствах.
Промышленные датчики Интернета вещей : выдерживают вибрацию на заводе и колебания температуры.
Связь с дронами : Легкая конструкция и высокий коэффициент усиления поддерживают телеметрию БПЛА на большие расстояния.
Умное сельское хозяйство : устойчиво к влажности в уличных сельскохозяйственных датчиках.
Наземные спутниковые станции : LHCP снижает помехи в спутниковых каналах передачи данных.
Часто задаваемые вопросы
Вопрос: Каков диапазон рабочих температур?
О:Антенна надежно работает при температуре от -40°C до 105°C и выдерживает хранение при температуре до 105°C.
Вопрос: Требуется ли заземление?
О: Да, для оптимальной работы требуется заземляющая пластина толщиной 70 мм (предоставляется заказчиком).
Вопрос: Совместим ли он со стандартной пайкой печатных плат?
О: Да, клеммы выдерживают паяльные ванны при температуре 260–290°C с покрытием припоем ≥95%.
Вопрос: Как установить антенну?
О: Используйте клейкую ленту (входит в комплект) на плоскую поверхность; убедитесь, что поблизости нет металлических препятствий.
Вопрос: Какие устройства используют поляризацию LHCP?
Ответ: Часто встречается в GPS-приемниках, спутниковых модемах и приложениях, требующих подавления помех.
Вопрос: Может ли он выдержать влажность на открытом воздухе?
О: Да, испытания проводились в течение 96–98 часов при относительной влажности 90–95 % и температуре 60 °C.
Вопрос: Каковы типичные возвратные потери?
A: КСВ ≤1,5 на центральной частоте обеспечивает минимальное отражение сигнала.
