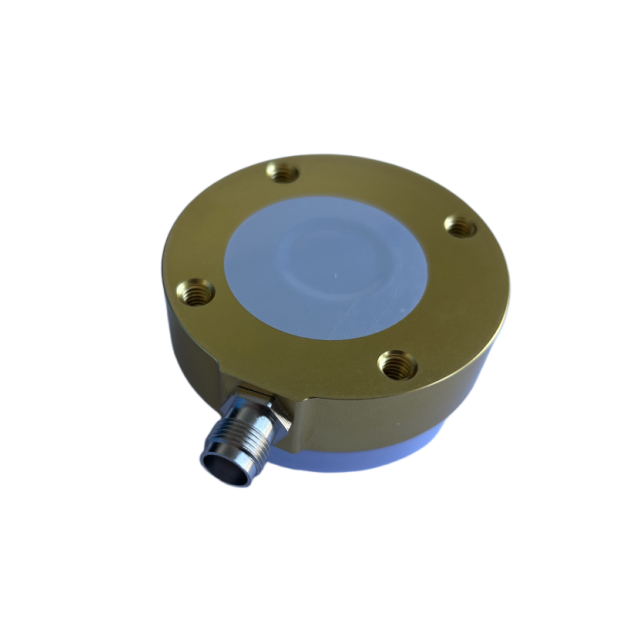

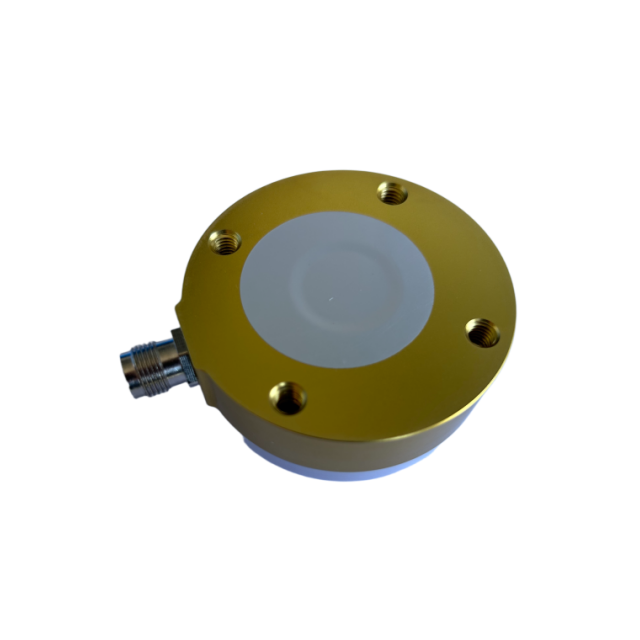

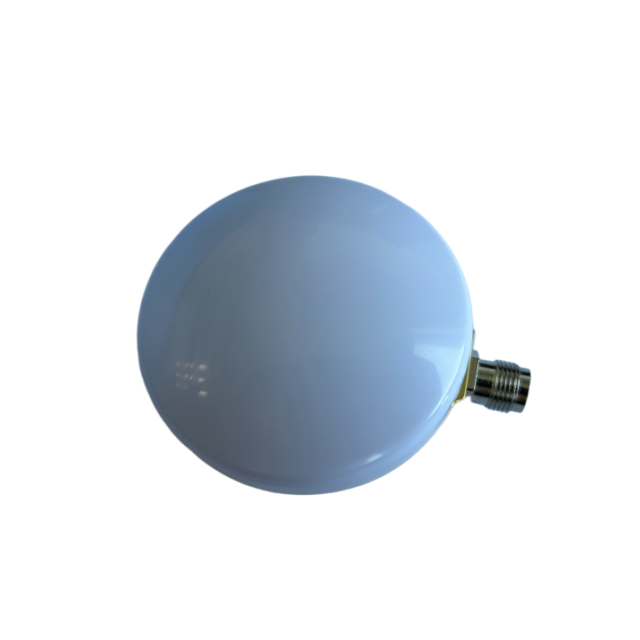

GL234
Asialeren
8517710000
100ПК
принял
1000ПК/дней
| Количество: | |
|---|---|
Элемент | Технические характеристики | |
Антенна | Частотный диапазон | 1559,052~1616 МГц 1205,094~ 1278,75 МГц |
поляризация | РХКП | |
Осевое соотношение | ≤3 дБ | |
КСВН | ≤2,0 | |
Пиковое усиление | ≥3дБи | |
Импеданс | 50 Ом | |
Горизонтальный угол охвата | 360° | |
Вертикальный угол охвата | 5°~90° | |
ЛНА | Прирост | B1/L1/G1/E1/E2: 40±2 дБ B2/L2/G2/B3/E5b/E6: 42±2 дБ |
Коэффициент шума | ≤1,5 дБ | |
Колебания полосы пропускания | ±1,5 дБ | |
Напряжение питания | 3,3 ~ 12 В постоянного тока | |
Текущее потребление | ≤50 мА | |
КСВН | ≤2,0 | |

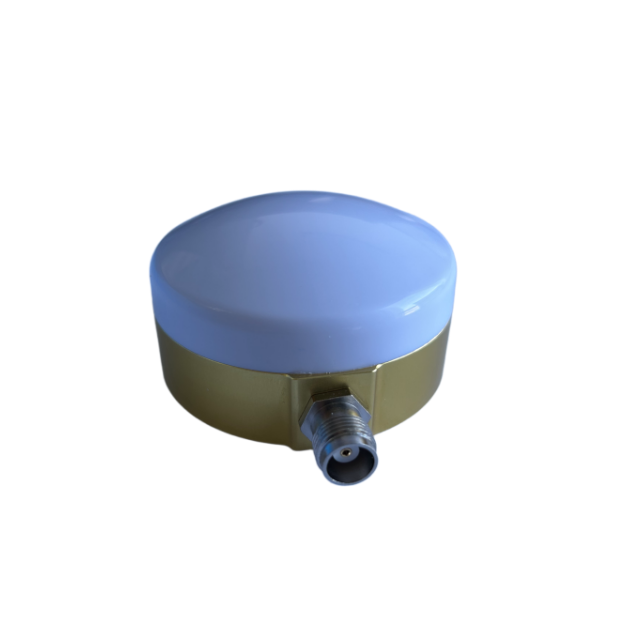

Механический | Разъем | ТНК-К |
Измерение | Φ68 мм | |
Масса | ≈150 г | |
Способ монтажа | Магнит/Винт | |
Относящийся к окружающей среде | Рабочая температура | -40℃~+85℃ |
Температура хранения | -40℃~+85℃ | |
Относительная влажность | До 95 % (без конденсации) | |
Защита от проникновения | IP67 | |
Введение продукта
1. Поддержка нескольких созвездий
охватывает GPS L1/L2, ГЛОНАСС G1/G2, Galileo E1/E5b/E6, BeiDou B1/B2/B3 для точности на уровне сантиметра.
2. Малошумящий усилитель с высоким коэффициентом усиления,
42 ± 2 дБ LNA и коэффициентом шума ≤ 1,5 дБ улавливает слабые сигналы в городских условиях или в джунглях.
3. Прочная защита IP67.
Герметичность от пыли/погружения (1 м/30 мин). Выдерживает муссоны, пыльные бури и внедорожную вибрацию.
4. Широкая гибкость напряжения.
Работает при напряжении 3,3–12 В постоянного тока с током ≤ 50 мА — совместим с автомобильными аккумуляторами и системами, работающими на солнечной энергии.
Полусферическое покрытие 5,360°:
вертикальный угол 5–90° + горизонтальный прием 360°. Сохраняет блокировку во время крутых наклонов (например, при съемке гор).
Сценарии применения
Точное земледелие
Морская навигация и морские изыскания
Позиционирование и картографирование БПЛА/дронов
Автономная навигация автомобиля
Строительное и землеустроительное оборудование
Чрезвычайное реагирование и военные операции
Часто задаваемые вопросы
Вопрос: Какие системы поддерживает эта антенна?
О: Он поддерживает GPS (L1/L2), ГЛОНАСС (G1/G2), Galileo (E1/E5b/E6) и BeiDou (B1/B2/B3).
Вопрос: Совместимо ли оно с моим приемником GNSS?
О: Да, он использует стандартный разъем TNC и сопротивление 50 Ом для широкой совместимости.
Вопрос: Может ли он работать в дождливую погоду?
О: Да, класс IP67 обеспечивает защиту от проникновения воды и пыли.
Вопрос: Какой источник питания требуется?
О: Он работает при напряжении постоянного тока 3,3–12 В и потребляет ≤50 мА.
Вопрос: Как крепится антенна?
A: Выберите между магнитным основанием или винтовым креплением.
Вопрос: Работает ли он в сильный холод или жару?
О: Да, он работает при температуре от -40℃ до +85℃.
Вопрос: Регулируется ли усиление LNA?
О: Нет, коэффициент усиления МШУ фиксирован на уровне 40–42 дБ (±2 дБ) на каждую полосу частот.
