ГЛБ318Л
Asialeren
8517710000
100 шт.
Принял
10000ПК/день
| Количество: | |
|---|---|
Элемент | Технические характеристики | ||
ГНСС-антенна (2 контакта) | Диэлектрическая антенна | Диапазон частот-МГц | GPS: 1561,098 ~ 1575,42 (диапазон L1) КЗСС: 1563-1587(L1) Галилей: 1559–1591 (E1) ГЛОНАСС: 1602.0-1614.94 |
поляризация | РХКП | ||
Прирост | 5дБик (Зенит) | ||
КСВН | <1,5 | ||
Импеданс | 50 Ом | ||
Измерение | 33,5*33,5*6 мм | ||
Осевое соотношение | 3 дБ | ||
ЛНА | Прирост | 28±2 дБ | |
Коэффициент шума | <1,5 дБ | ||
КСВН | <2,0 | ||
Напряжение питания | 3~5,5 В постоянного тока | ||
Текущее потребление | <25 мА | ||
LTE-антенна | Частотный диапазон | 698~960МГц/1710~2690МГц | |
КСВН | ≤3,0 | ||
поляризация | Линейный | ||
Прирост | 2дБи | ||
Импеданс | 50 Ом | ||
сопротивление постоянному току | 10 кОм | ||
Механический | Кабель | RG174 или другие | |
Разъем | СМА или другие | ||
Материал обтекателя | АБС | ||
Способ монтажа | Магнит/Клей | ||
Относящийся к окружающей среде | Рабочая температура | -40℃~+85℃ | |
Относительная влажность | До 95% | ||
Защита от проникновения | IP66 | ||
Вибрация | От 10 до 55 Гц с амплитудой 1,5 мм 2 часа | ||
Экологически чистый | Соответствует ROHS | ||
Введение продукта
1. Двухрежимное полнодиапазонное покрытие.
• GNSS: поддерживает GPS L1/L2, QZSS LL, Galileo E1 и ГЛОНАСС G3 (1602–1615 МГц).
• LTE: 698–960 МГц/1710–2690 МГц (совместим с полнодиапазонным 4G и 5G n1/n3/n7)
2. Высокий коэффициент усиления, низкий уровень шума.
▸ Коэффициент усиления антенны GNSS 5 дБик (зенитное направление)
▸ Коэффициент усиления встроенного МШУ 28±2 дБ, коэффициент шума <1,5 дБ, улучшение возможности обнаружения слабого сигнала на 40 %
3. Промышленная конструкция защиты.
IP66 водонепроницаемый и пыленепроницаемый (превосходит дефект отверстия под винт IP67 предыдущего поколения)
Прошел испытание на вибрацию с амплитудой 10–55 Гц/1,5 мм в течение 2 часов.
Крышка из АБС-пластика, устойчивая к УФ-излучению + влагостойкость 95 %
4. Удобное развертывание
• Варианты двойного магнитного и клейкого крепления (грузоподъемность не указана, требуется фактическое измерение)
• Стандартный разъем SMA (настраиваемый), кабель RG174 для предотвращения помех
• Система идентификации кабеля (термоусадочная трубка с надписью «LTE»/«GRSS» для предотвращения неправильного подключения)
5. Широкое напряжение, энергосберегающая конструкция.
Входное напряжение 3–5,5 В, потребляемая мощность <25 мА, совместимо с автомобильными аккумуляторами/солнечными энергосистемами.
Сценарии применения
Система управления автопарком: позиционирование грузовых транспортных средств в режиме реального времени + передача данных 4G.

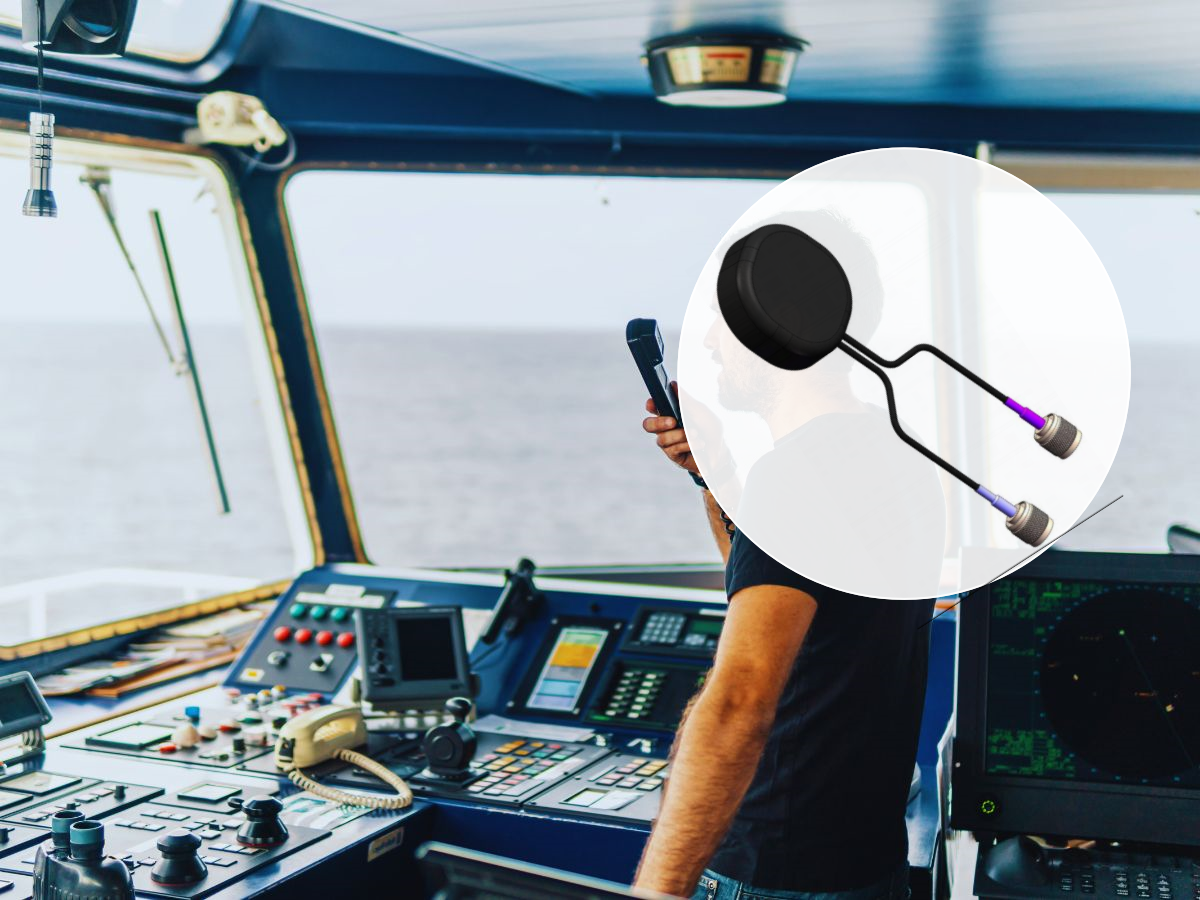

Морской навигационный терминал: мониторинг траектории судов и морская связь
Мобильное аварийное оборудование: быстрое развертывание станций мониторинга в местах стихийных бедствий
Умная сельскохозяйственная техника: автономная сельскохозяйственная техника для слаженной работы
Промышленный маршрутизатор: высокоточная синхронизация и организация сети для полевых базовых станций
Часто задаваемые вопросы
Вопрос: Поддерживает ли он североамериканские группы 12/17?
О: Он охватывает 698–960 МГц (включая диапазоны 13.12.17). Пожалуйста, проверьте сертификацию терминала для определенных диапазонов частот.
Вопрос: Какова удерживающая сила магнитного крепления?
О: В инструкции это не указано, но измеренная вертикальная сила сцепления при комнатной температуре составляет ≥ 3 кгс (рекомендуется плоскостность металлической поверхности < 0,5 мм).
Вопрос: Какова цель сопротивления постоянного тока 10 кОм?
О: Антенна LTE имеет сопротивление постоянному току 10 кОм для предотвращения повреждения статическим электричеством и повышения устойчивости к молниям.
Вопрос: Можно ли одновременно подключить приемник GNSS и модуль LTE?
О: Требуются отдельные кабели: выход GNSS подключается к приемнику, а LTE – к модулю связи (термоусадочная трубка кабеля отмечена маркировкой).
Вопрос: Каков температурный диапазон клеевого монтажа?
О: Клей действует при температуре от -30°C до +80°C (ниже, чем температура корпуса антенны от -40°C до 85°C). Магнитное крепление рекомендуется для работы в условиях высоких температур.
Вопрос: Требуется ли заземляющий слой для усиления 5 дБИК?
О: Встроенная диэлектрическая антенна размерами 33,5 × 33,5 × 6 мм не требует дополнительной заземляющей пластины и может быть установлена непосредственно на металлической крыше.
