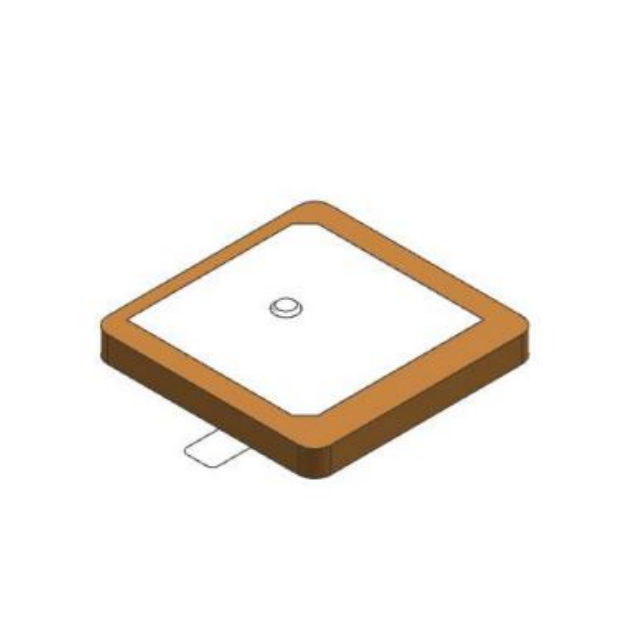

Высокостабильная керамическая антенна 916 МГц GL916R35

Характеристики производительности

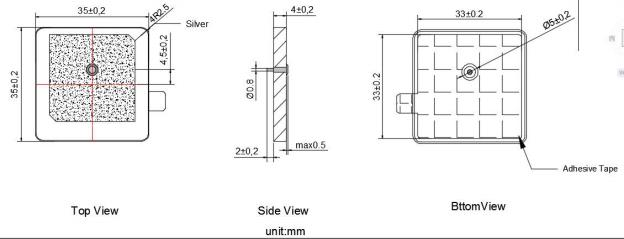

Dimensions

Отличия аналогичных антенн

Измеренная диаграмма Смита

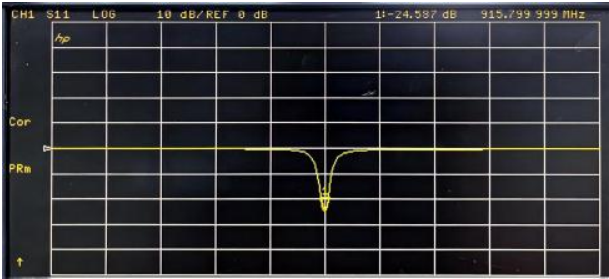

Возвратные потери

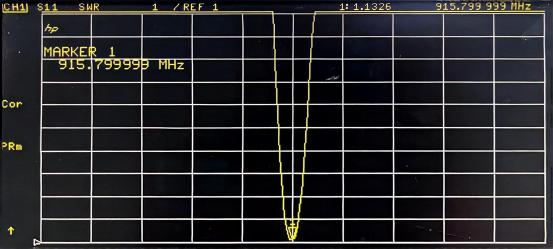

КСВН

Введение продукта

1. Стабильная центральная частота: GL916R35 работает на центральной частоте 916,0 ± 3 МГц, обеспечивая стабильную передачу и прием сигнала в узком частотном диапазоне. Эта стабильность имеет решающее значение для приложений, требующих точной настройки частоты, снижая риск помех и потери сигнала.

2. Адекватная полоса пропускания: при полосе пропускания -10 дБ не менее 26 МГц антенна может охватывать относительно широкий диапазон частот. Это позволяет ему поддерживать несколько каналов или потоков данных, что делает его подходящим для приложений, требующих высокой пропускной способности связи, таких как беспроводные сенсорные сети с несколькими узлами.

3. Низкие обратные потери и КСВ: обратные потери на центральной частоте составляют менее -15 дБ, а КСВ (коэффициент стоячей волны по напряжению) в пределах полосы пропускания составляет не более 2,0. Эти значения указывают на эффективную передачу мощности и минимальное отражение сигнала. Низкие обратные потери и КСВН обеспечивают лучшее качество сигнала и более надежную связь, гарантируя, что антенна может эффективно передавать и принимать сигналы без значительных потерь.

4. Правосторонняя круговая поляризация (RHCP): GL916R35 имеет поляризацию RHCP. Этот тип поляризации дает несколько преимуществ, включая снижение помех от многолучевых сигналов и лучшее проникновение сигнала через препятствия. Это особенно полезно в сложных электромагнитных средах, таких как городские районы или внутренние помещения с множеством отражающих поверхностей.

5. Низкий температурный коэффициент частоты: благодаря частотному температурному коэффициенту 20 ppm/градус ℃ макс. GL916R35 меньше подвержен влиянию изменений температуры. Это означает, что его производительность остается стабильной в широком диапазоне температур, что делает его пригодным как для внутреннего, так и для наружного применения, включая суровые условия, где колебания температуры могут быть значительными.

Сценарии применения

• Умное сельское хозяйство: обеспечивает надежную передачу данных в почвенных датчиках, подверженных изменяющимся погодным условиям.

• Промышленный Интернет вещей: поддерживает связь в системах автоматизации производства с электромагнитным шумом.

• Медицинские устройства: обеспечивают стабильные сигналы для беспроводного оборудования для мониторинга пациентов.

• Учет коммунальных услуг: Обеспечивает долговременную точность интеллектуальных счетчиков воды/газа.

Часто задаваемые вопросы

Вопрос: Какова полоса пропускания этой антенны?
О: Полоса пропускания -10 дБ составляет ≥26 МГц, что обеспечивает поддержку широкочастотных приложений.

Вопрос: Может ли он работать в условиях высоких температур?
О: Да, он рассчитан на стабильность в диапазоне от -40°C до +85°C.

Вопрос: Регулируется ли поляризация RHCP?
О: Пользовательская поляризация (например, LHCP) доступна по запросу.

Вопрос: Как диэлектрическая проницаемость влияет на производительность?
Ответ: Высокое значение ε=37 обеспечивает компактность при сохранении эффективности.

Вопрос: Каково типичное значение КСВ?
A: КСВН ≤2,0 в пределах рабочей полосы пропускания обеспечивает минимальные потери мощности.

Вопрос: Требуется ли заземление?
О: Для оптимальной производительности рекомендуется использовать заземляющую пластину размером 70x70 мм.

В: Доступны ли образцы для тестирования?
О: Да, свяжитесь с отделом продаж, чтобы узнать о наличии образцов и сроках выполнения заказа.

Вопрос: Можно ли настроить его на определенные частоты?
О: Возможна пользовательская настройка частоты; Обсудите требования с нашей командой инженеров.
