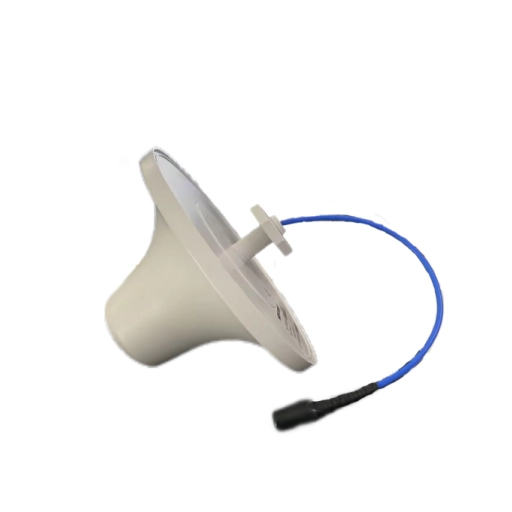

Антенна 5G DAS

Антенна 5G DAS: основная поддержка бесперебойного беспроводного соединения и высокоскоростной передачи

С популяризацией технологии 5G антенна 5G DAS (распределенная антенная система) стала ключом к обеспечению бесперебойного соединения и высокоскоростной передачи данных. Она предназначена для распределения сотовых сигналов 5G в зданиях или определенных местах, поддерживая новейший диапазон частот 5G и технологию 2 * 2/4 * 4 MIMO. Значительно повышает мощность сигнала и покрытие.

I.Что такое распределенная антенная система (DAS)?

DAS представляет собой сеть, состоящую из пространственно разнесенных антенных узлов, среды передачи, центрального источника сигнала и усилителя. Путем распределения беспроводных сигналов от центрального источника сигнала к каждому антенному узлу можно улучшить покрытие и пропускную способность беспроводной связи в средах, где традиционные вышки макросот обеспечивают недостаточное покрытие (например, районы с высокой плотностью населения, сложная местность).

Основные компоненты: антенный узел (внутренний iDAS/наружный oDAS), среда передачи (оптоволоконный/коаксиальный кабель), центральный источник сигнала (передняя часть), усилитель.

Основные преимущества: покрытие без слепых зон, поддержка высокой плотности пользователей, масштабируемость по требованию и совместимость с несколькими операторами и технологиями.

Основные проблемы: высокие первоначальные затраты на развертывание, сложная конструкция и установка, а также высокие затраты на обслуживание и модернизацию.

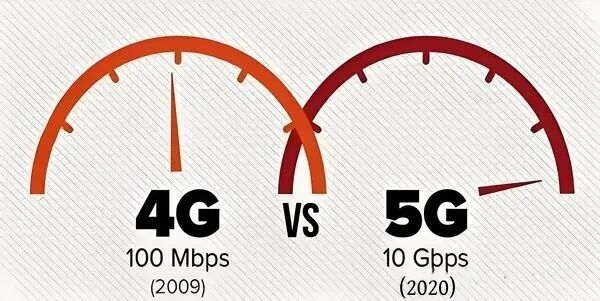

II. Основные различия между 4G DAS и 5G DAS

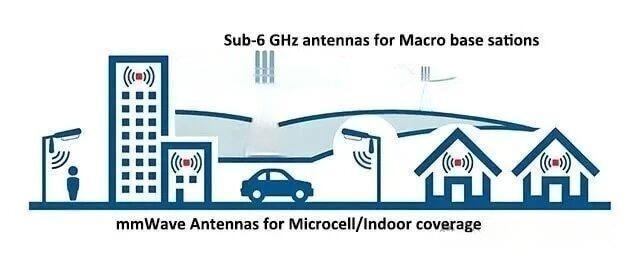

III. Основная роль антенны 5G DAS

Усильте сигнал: устраните слепые зоны и улучшите мощность сигнала в зонах со слабым покрытием традиционных вышек сотовой связи (например, в больших зданиях и туннелях).

Увеличение пропускной способности: балансировка нагрузки в зонах с интенсивным движением транспорта (стадионы, аэропорты) для уменьшения перегрузки сети.

Ускорение: улучшите качество сигнала, уменьшите помехи и обеспечьте бесперебойную работу приложений потоковой передачи и обработки данных.

Многосценарная адаптация: поддержка нескольких операторов и нескольких технологий (4G/5G/Wi-Fi) и соответствие требованиям связи в чрезвычайных ситуациях для обеспечения общественной безопасности.

Экономия энергии и снижение потребления: сигнал находится близко к пользователю, что снижает энергопотребление мобильного устройства и продлевает срок службы батареи.

IV. Принцип работы и основные характеристики антенны 5G DAS

1. Рабочие механизмы

Генерация сигналов: сигналы 5G генерируются вышками макросотовой связи или выделенными небольшими базовыми станциями 5G.

Обработка сигнала: внешний блок усиливает, преобразует и разделяет сигнал при подготовке к распространению.

Распределение сигнала: по оптоволоконному кабелю (на большие расстояния) или по коаксиальному кабелю (на короткие расстояния). Сигнал передается в целевую зону в сочетании с разветвителем/объединителем.

Вещание сигнала: блок удаленной антенны (RAU) передает сигнал на пользовательское оборудование для достижения полного покрытия.

2. Ключевые характеристики

Высокая емкость: адаптируйтесь к требованиям высокой скорости передачи данных 5G и низкой задержки.

Масштабируемость: увеличивайте или уменьшайте количество антенн и компонентов распределения для адаптации к размеру территории.

Гибкость: совместимость с несколькими операторами и диапазонами частот для удовлетворения различных требований сети.

V. Как выбрать антенну DAS 5G?

1. Диапазон частот

Полоса частот ниже 6 ГГц: полоса низких частот (< 1 ГГц, например 600/700 МГц) с широким покрытием и сильным проникновением; Полоса средних частот (1–6 ГГц, например C-диапазон 3,5 ГГц) обеспечивает баланс покрытия и емкости и является основной полосой частот 5G.

Диапазон миллиметровых волн (24–100 ГГц, например 26/28 ГГц): высокая скорость, большая пропускная способность, но короткое покрытие, слабое проникновение, требуется несколько антенн для заполнения слепого диапазона.

2. Поляризация

Вертикальная/горизонтальная поляризация: Традиционный, недорогой, но чувствительный к помехам.

Двойная поляризация (наклонная поляризация ± 45 °): поддерживает технологию MIMO, улучшает качество и пропускную способность сигнала и является основным выбором для 5G.

3. Усиление и диапазон

Усиление: для измерения способности фокусировки сигнала комнатная антенна составляет 2–8 дБи, а наружная антенна – 8–20 дБи. Необходимо сбалансировать усиление и охват отмостки.

Диапазон: зависит от диапазона частот (короткие миллиметровые волны, длинные низкочастотные полосы), окружающей среды (препятствий) и мощности, покрытие в помещении составляет от десятков до сотен метров. На открытом воздухе оно может достигать от сотен метров до нескольких километров.

4. Низкое значение PIM

Определение: Пассивная интермодуляция (PIM) — это помехи, вызванные смешиванием многочастотных сигналов в пассивных компонентах, которые могут ухудшить производительность сети.

Важность. Низкий уровень PIM (≤ -150 дБн, ≤ -160 дБн для высокой производительности) обеспечивает целостность сигнала и эффективность сети.

Реализация: Использование высококачественных неферромагнитных материалов, прецизионное производство, правильная установка и регулярные испытания.

VI. Основные типы антенн 5G DAS

VII. Как выбрать антенну 5G DAS?

Определите требования: определите зону покрытия (размер, препятствия), пропускную способность (количество пользователей, приложений) и целевую полосу частот.

Выберите правильный тип: всенаправленная антенна подходит для равномерного покрытия большой площади, а направленная антенна подходит для определенных зон; выберите небольшой и красивый стиль в помещении и устойчивый к атмосферным воздействиям стиль на открытом воздухе.

Параметры соответствия: баланс между усилением и шириной луча (выберите узкий луч с высоким коэффициентом усиления для больших расстояний и выберите широкий луч с низким коэффициентом усиления для широкой области). Приоритетная поддержка MIMO/формирования луча обеспечивает низкие значения PIM (≤ -150 дБс).

Учитывайте установку и совместимость: адаптация к сценариям установки (потолок/стена/столб), совместимость с существующей инфраструктурой, соответствие местным нормам и отраслевым стандартам.

Сбалансируйте затраты и будущее. Сбалансируйте первоначальную стоимость и долгосрочную ценность, а также выберите продукты, которые можно масштабировать и подходят для будущих обновлений 5G. При необходимости проконсультируйтесь с профессиональным инженером.
