ГЛ-DY3060H3
Asialeren
8517710000
50
Принял
200/день
| Количество: | |
|---|---|
Электрические характеристики | ||||||
Диапазон частот-МГц | 350-960 | 13:50-15:50 | 17.10-27.00 | 3400-3800 | 4900-7125 | |
КСВН | ≤1,8 | ≤1,8 | ≤1,8 | ≤1,8 | ≤1,8 | |
Усиление - дБи | 2.0 | 3.5 | 4.5 | 6.0 | 6.0 | |
Ширина горизонтального луча | 360° | 360° | 360° | 360° | 360° | |
Ширина вертикального луча | 65° | 55° | 55° | 50° | 45° | |
поляризация | Горизонтальный | |||||
ИнтермодуляцияIM3 (2x43 дБм) - дБн | ≤-150 | |||||
Входное сопротивление-Ом | 50 | |||||
Максимальная входная мощность- Вт | 50 | |||||
Молниезащита | Земля постоянного тока | |||||
Механические характеристики | ||||||
Тип входного разъема | Н женщина | |||||
Размеры- мм | Ø220×18 | |||||
Вес антенны, кг | 0.3 | |||||
Материал излучающего элемента | печатная плата | |||||
Материал обтекателя | АБС | |||||
Цвет обтекателя | Белый | |||||
Рабочая температура | от -40°С до +65°С | |||||
Отличия аналогичных антенн
Артикул | ГЛ-DY3060H3 | GL-DY6070VV3 | ГЛ-DY7027V3B |
Прирост | 2.0/6.0 | 2.0/6.0 | 2,5/3,5 |
КСВН | 1.8 | 1.8 | 1,5/1,8 |
Введение продукта
1. Пятиполосное полное покрытие
350–960 МГц + 1350–1550 МГц + 1710–2700 МГц + 3400–3800 МГц + 4900–7125 МГц, поддержка 4G/5G/C-диапазона/Wi-Fi 6E (6 ГГц), замена нескольких антенн одним устройством.
2. Невидимый ультратонкий дизайн
Имея толщину всего 18 мм и диаметр 220 мм, белоснежный корпус из АБС-пластика легко вписывается в потолок, а весит минимум 0,3 кг и легко вписывается в ваш интерьер.
3. Защита от помех с горизонтальной поляризацией
Уникальная технология горизонтальной поляризации уменьшает перекрестные помехи между устройствами, достигая сверхнизкой интермодуляции (IM3) ≤ -150 дБН, улучшая чистоту сигнала на 50% в густонаселенных местах, таких как торговые центры.
Охват 4.360° без слепых зон
Всенаправленное излучение + пиковое усиление 6 дБи (диапазон 3,5 ГГц), вертикальный угол луча 45–65°, многоуровневое покрытие, одно устройство эффективно контролирует пол площадью 500 м2.
5. Надежность промышленного уровня.
Номинальная мощность 50 Вт + широкий диапазон рабочих температур от -40°C до 65°C, радиаторный элемент печатной платы влагостойкий и устойчивый к коррозии, заземление постоянного тока для молниезащиты, срок службы 10 лет без обслуживания.

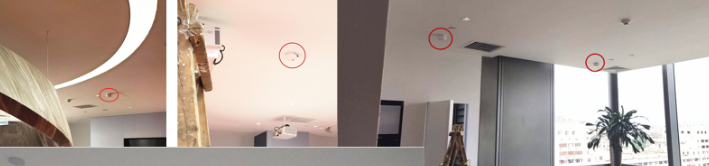

Сценарии применения
Умный коммерческий комплекс: объединение системы пассажиропотока торгового центра/терминала аэропорта
Цифровое здравоохранение: бесперебойное покрытие сигнала для оборудования мониторинга больничных палат
Информатизация образования: централизованное управление CPE для нескольких классов в учебных корпусах
Цифровизация отелей: интеграция двух сетей IPTV и Wi-Fi в номерах
Промышленный Интернет вещей: концентратор передачи данных заводских датчиков
Правительственные объекты: непрерывная система очередей в правительственных залах
Часто задаваемые вопросы
Вопрос: В чем разница между горизонтальной поляризацией и обычной вертикальной поляризацией?
О: Вертикальная поляризация соответствует сигналам мобильных телефонов и оптимизирована для устройств, монтируемых на потолке (AP/CPE), уменьшая потери на отражение от стен и повышая эффективность передачи и приема устройств, монтируемых на потолке.
Вопрос: Можно ли подключить его напрямую к роутеру?
О: Для подключения к устройству требуется переходной кабель типа N (например, кабель RG316). Рекомендуется, чтобы максимальные потери в линии составляли ≤3 дБ. Мы рекомендуем использовать наши патч-корды со сверхмалыми потерями CL-30.
Вопрос: Для чего используется полоса частот 4900–7125 МГц?
О: Он охватывает диапазон 6 ГГц Wi-Fi 6E/7 и C-диапазон 5G (n77/n78), обеспечивая производительность на будущее в течение следующего десятилетия.
Вопрос: Как установить кабель толщиной 18 мм?
О: Диаметр потолочного отверстия составляет 225 мм, а прилагаемый подпружиненный кронштейн позволяет развернуть его одному человеку за 3 минуты.
Вопрос: Почему вертикальный угол луча сужается с увеличением частоты?
Ответ: Высокочастотные сигналы имеют слабую проникающую способность. Узкий луч (например, луч под углом 45°) фокусирует энергию, проникая через пол. Измеренное затухание помех между верхними и нижними этажами составляет ≥12 дБ.
Вопрос: Как выполнить заземление постоянного тока? A: Корпус имеет встроенную заземляющую шпильку для подключения к сети заземления здания (стандарт молниезащиты IEC 62305) с помощью медного кабеля сечением 6 мм² или больше. Данное подключение не требуется в районах с сильными ударами молний.
В: Можно ли использовать его на открытом воздухе?
О: Корпус из АБС-пластика устойчив к ультрафиолетовому излучению, но не является водонепроницаемым. Он подходит только для использования внутри помещений. Для использования вне помещений выберите модель серии GL-OD со степенью защиты IP67.
