Что такое MIMO-антенна?

Антенны Mimo представляют собой несколько входов и несколько выходов.Обычно используется для IEEE 802.11n, но его можно использовать и для других технологий 802.11.Технологию Mimo можно грубо разделить на две категории: разнесение передачи/приема и пространственное мультиплексирование.Антенну Mimo иногда называют пространственным разнесением, поскольку она использует несколько пространственных каналов для передачи и приема данных, а пропускную способность каналов можно улучшить с помощью технологии mimo.

Классификация антенн MIMO

Антенну MIMO можно разделить на SISO (один вход, один выход), MISO (множество входов, один выход), SIMO (один вход, несколько выходов), MIMO и кооперативный MIMO в соответствии с ее системой.

(1) SISO, который использует передачу с одной антенной и прием с одной антенной.Теоретически информационная емкость одной антенны ограничена соотношением сигнал/шум канала.

(2) MISO, который использует передачу с несколькими антеннами и прием с одной антенной.Базовая станция использует передачу с несколькими антеннами, и все конечные пользователи, обслуживаемые базовой станцией, могут получить выигрыш от разнесения передачи, а пропускная способность канала увеличивается логарифмически с увеличением количества антенн.

(3) SIMO, используя передачу с одной антенной и прием с несколькими антеннами, все конечные пользователи, обслуживаемые базовой станцией, могут получить выигрыш от разнесения приема, а пропускная способность канала увеличивается логарифмически с увеличением количества антенн.

(4) MIMO, который использует передачу с несколькими антеннами и прием с несколькими антеннами, а также сочетание различных конфигураций антенн между передатчиком и приемником может значительно улучшить скорость передачи данных и пропускную способность системы.

Применение антенны MIMO

Применение Mimo в 3G Исследования технологии mimo вступили в относительно зрелую стадию.Но до сих пор mimo редко применялась в коммерческих целях в сотовых системах.Помимо схемы MIMO, 3G (третье поколение) не приняло никакой схемы MIMO.На крупномасштабную коммерциализацию mimo-систем влияют два основных фактора: первый — проблема с антенной.При проектировании системы MIMO количество и расстояние между антеннами являются очень важными параметрами системы.Для терминала достаточно разноса в 1/2 длины волны, чтобы обеспечить некоррелированное замирание, и можно использовать максимум две антенны.Для мобильного телефона установка двух антенн может стать проблемой.Это связано с тем, что тенденция дизайна мобильных телефонов заключается в размещении антенны в крышке для улучшения привлекательности внешнего вида, что делает требования к расстоянию почти жесткими.Второе – сложность приемника.Во-первых, оценка канала MIMO в приемнике увеличивает сложность.Кроме того, сложность также связана со специальным алгоритмом разделения радиочастот, аппаратного обеспечения и приемника.Также необходимо учитывать совместимость системы с существующими сетями, не поддерживающими mimo, тот факт, что ITU (Международный союз электросвязи) еще не унифицировал модель канала mimo, а также учет csi (информации о состоянии канала) передатчика.2. Другие применения технологии mimo Технология mimo широко используется в сфере фиксированного широкополосного беспроводного доступа, и основными компаниями, внедряющими mimo, являются iospan wireless2less и Raze Technologies.Система Airburst в iOSpan Wireless представляет собой систему fdd (дуплекс с частотным разделением каналов), основанную на мультиплексировании с ортогональным частотным разделением каналов mimo-ofdm.Система Skyfir от Raze Technologies также имеет интерфейс MIMO и может быть дополнена контроллером формирования луча.

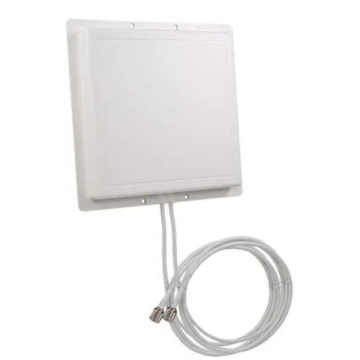

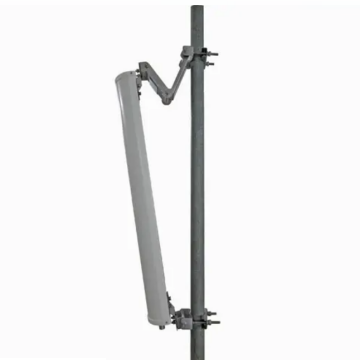

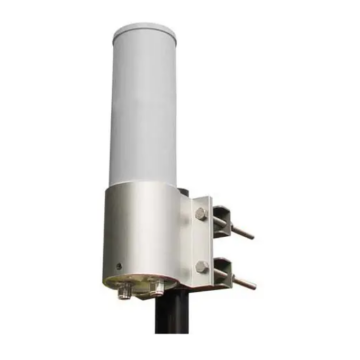

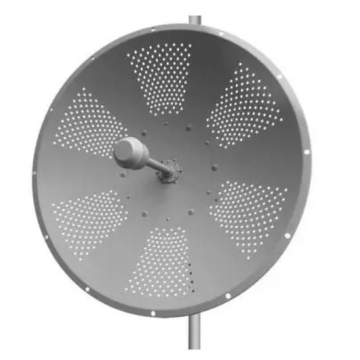

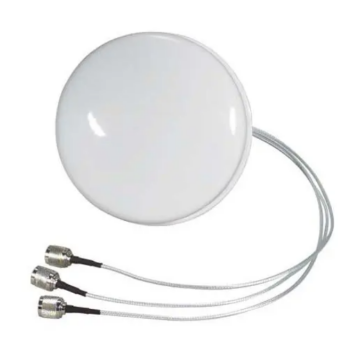

Типы MIMO-антенн

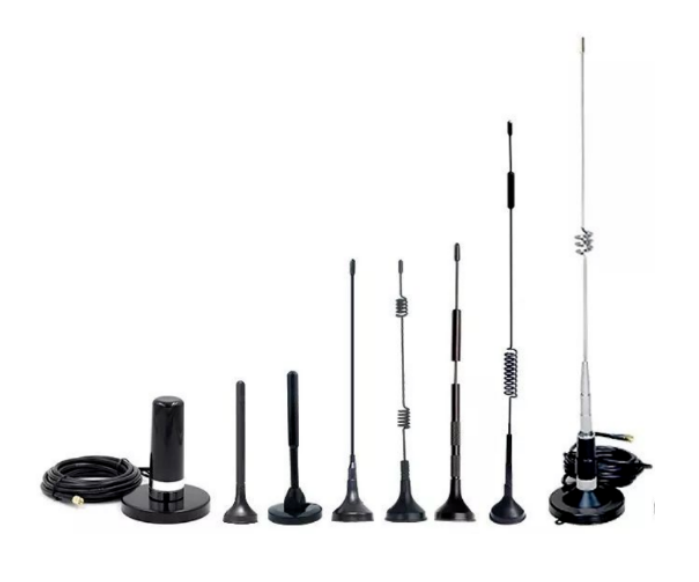

Что такое магнитная антенна?

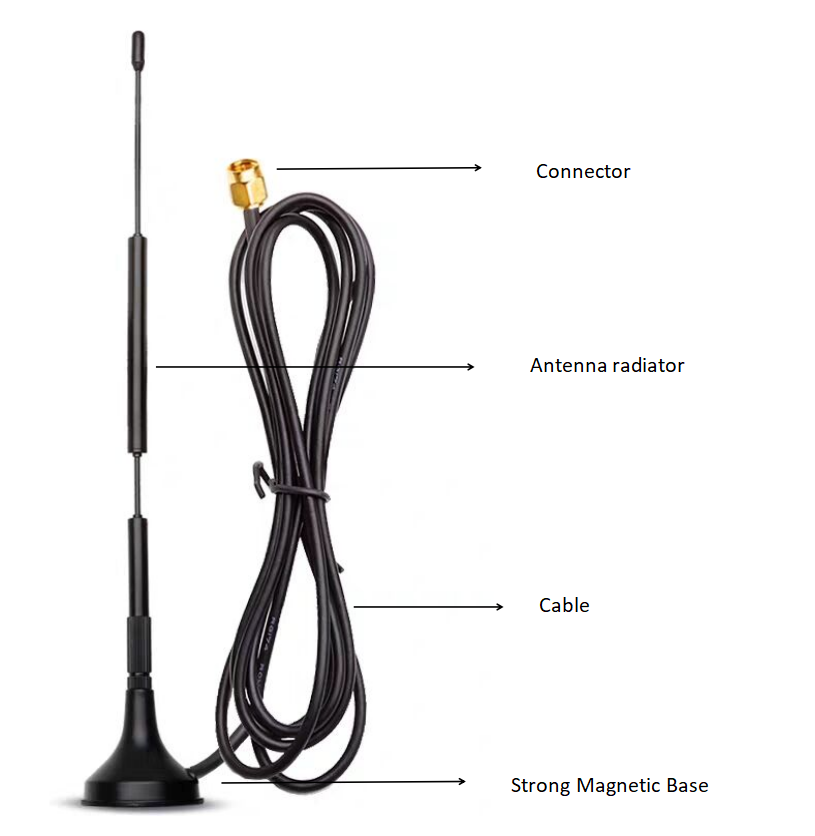

Структура магнитной антенны

1. Излучатель антенны изготовлен из нержавеющей стали, чистой меди, сплава с эффектом памяти и других материалов. Обычно он имеет форму хлыста или стержня.Излучатель присоской антенны на самом деле представляет собой несимметричную (штыревую) антенну, представляющую собой плечо симметричного генератора, перпендикулярное идеальной плоскости проводника (земли).Согласно принципу антенны, резонансная частота проволочной антенны равна целому числу, кратному 1/2 длины волны.Согласно принципу зеркального отображения, идеальный минимальный электрический размер магнитной антенны составляет 1/4 длины волны в идеальной бесконечной плоскости.Если необходимо улучшить коэффициент усиления, мы можем увеличить длину излучателя антенны (целое число, кратное 1/4 длины волны), добавив индуктивность в середине.

2. Функция сильного магнитного основания заключается в фиксации всей антенны и обеспечении проводящего контакта магнитной антенны с всасываемым металлом.

3. Кабели обычно включают серии RG (RG58, RG174) и провода 3D.

4. Распространенными типами антенных разъемов являются: N-головка, SMA, BNC, TNC, I-PEX и т. д. Среди них распространенными разъемами магнитных антенн являются N-головка, SMA, BNC, TNC и т. д., которые делятся на мужские и женские.При выборе антенн необходимо покупать разъемы, соответствующие оборудованию.

Два момента, на которые следует обратить внимание при использовании Магнитной антенны

Его необходимо адсорбировать на верхней части шкафа или локомотива, чтобы обеспечить высоту и направление излучения, чтобы обеспечить максимальную производительность антенны;Если он установлен в других частях, это вызовет стоячие волны, узоры и изменения высоты, влияющие на дальность связи.2. Старайтесь устанавливать антенну в широком поле зрения и избегайте ее установки в шахте или в местах со сложной электромагнитной обстановкой.Только таким образом можно улучшить качество связи и уменьшить непредсказуемые помехи, такие как фоновый шум.

Назначение магнитной антенны

Говоря об использовании магнитной антенны, давайте сначала поговорим о ее преимуществах.Если метод установки правильный, коэффициент стоячей волны магнитной антенны лучше и эффективнее, чем у встроенной антенны, и нет необходимости в настройке.При той же полосе частот и структурном размере, что и у антенны с клеевым карандашом, коэффициент усиления выше, а расстояние передачи больше, и можно выбрать различные положения установки в соответствии с требованиями фактического использования.В дополнение к вышеупомянутым преимуществам, магнитная антенна также имеет широкий спектр применения, помимо наших повседневных торговых автоматов, экспресс-шкафов, автомобильных радиоприемников, но также подходит для беспроводных модулей и беспроводных шлюзов со средними требованиями к усилению.

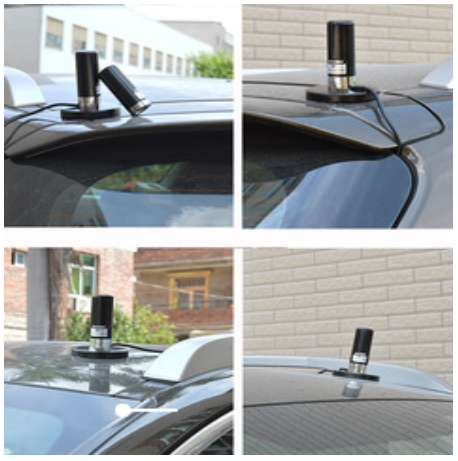

Магнитную антенну можно использовать в уличных электрошкафах и автомобилях.При использовании на открытом воздухе обтекатель может быть изготовлен из стеклопластика и других материалов, которые могут быть водонепроницаемыми и ветронепроницаемыми.

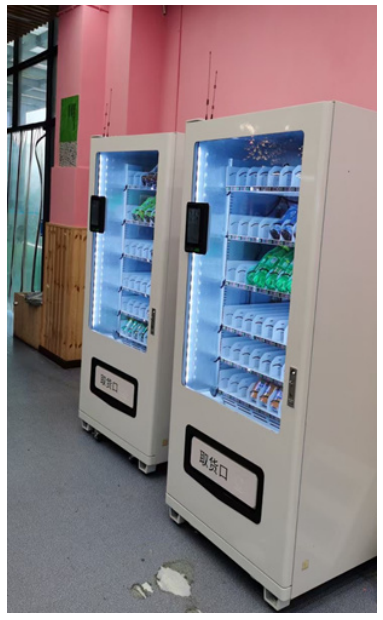

магнит антенну также можно использовать в торговых автоматах.Основание антенны представляет собой сильную магнитную присоску, которую легко установить и которую сложно упасть..
