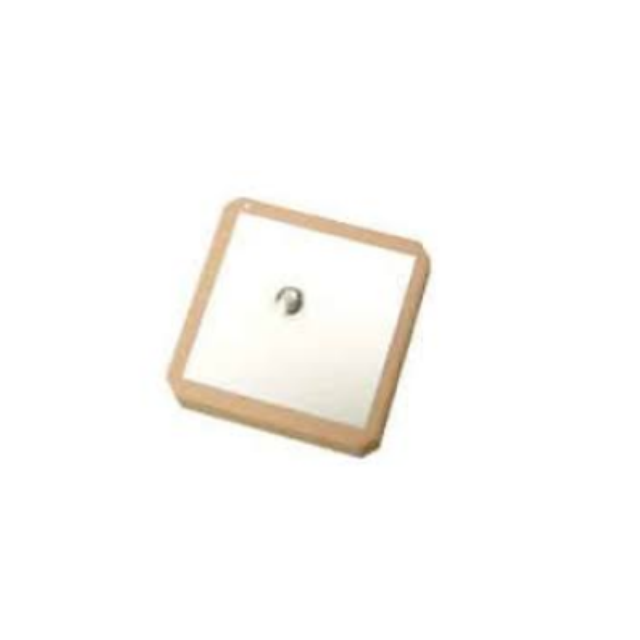

Что такое керамическая антенна?

В мире, который становится все более взаимосвязанным, спрос на меньшие, более эффективные и надежные беспроводные устройства продолжает расти. В основе многих из этих компактных гаджетов лежит важнейший компонент: керамическая антенна. Эта небольшая, но мощная антенная технология является ключевым фактором для Интернета вещей (IoT), современных коммуникаций и портативной электроники, позволяя им обмениваться данными по беспроводной сети, не жертвуя ценным внутренним пространством. Но что такое керамическая антенна и как она работает? В этом подробном руководстве подробно рассматриваются принципы, типы, приложения и будущие тенденции этой фундаментальной технологии, а также объясняется, почему она стала краеугольным камнем современного беспроводного дизайна.

Введение в керамические антенны

Керамическая антенна — это небольшая высокопроизводительная антенна, в которой в качестве подложки или основания используется керамический материал. Керамические материалы выбраны из-за их высокой диэлектрической проницаемости — свойства, которое позволяет физически уменьшить размер антенны, сохраняя при этом эффективные характеристики на высоких частотах. В отличие от традиционных внешних штыревых или стержневых антенн, керамические антенны обычно разрабатываются как компоненты для поверхностного монтажа, что делает их идеальными для компактных интегрированных конструкций, где пространство имеет большое значение.

Основное преимущество использования технологии керамических антенн связано с физикой конструкции антенны. Длина волны сигнала обратно пропорциональна квадратному корню из диэлектрической проницаемости материала подложки. Поскольку керамические подложки антенн имеют гораздо более высокую диэлектрическую проницаемость, чем стандартные материалы, используемые в печатных платах (PCB), длина волны внутри керамики эффективно сокращается. Этот физический принцип позволяет инженерам разрабатывать антенны, которые значительно меньше, чем их традиционные аналоги, что крайне важно для современных изящных и миниатюрных устройств. .

Как работает керамическая антенна?

Фундаментальный принцип работы керамической антенны основан на ее способности преобразовывать электрическую энергию в электромагнитное излучение (для передачи) и наоборот (для приема). Он функционирует как резонансная структура, тщательно настроенная на определенные частотные диапазоны.

• Преобразование энергии. По своей сути керамическая антенна предназначена для взаимодействия между направленными волнами в цепи и волнами в свободном пространстве. При передаче на антенну подается высокочастотный электрический сигнал от передатчика устройства. Керамическая подложка с ее высокой диэлектрической проницаемостью плотно ограничивает электрическое поле, позволяя небольшой структуре эффективно колебаться и излучать энергию в виде электромагнитной волны. В режиме приема, например, при захвате сигнала GPS, процесс обратный: антенна перехватывает электромагнитные волны из космоса, преобразуя их обратно в слабый электрический ток, который затем усиливается и обрабатывается приемником. .

• Роль керамической подложки. Характеристики керамической антенны во многом зависят от свойств самой керамики. Высокая диэлектрическая проницаемость является ключом к миниатюризации. Кроме того, качество керамического порошка и точность процесса спекания имеют решающее значение для достижения стабильных характеристик, низких потерь и высокой стабильности при рабочих температурах . Поверхность керамики покрыта проводящим слоем серебра, форма и рисунок которого точно настроены для достижения желаемой резонансной частоты и импеданса. .

Ключевые типы и производственные процессы

Не все керамические антенны одинаковы. В первую очередь они классифицируются в зависимости от метода строительства, который напрямую влияет на их размер, производительность и стоимость.

• Объемная керамическая антенна: это самый простой из двух типов. Он изготавливается путем спекания цельного блока керамики при высоких температурах. После формирования керамического блока металлический излучающий элемент печатается непосредственно на его поверхности. Этот метод прост, но может быть менее гибким для достижения крайней миниатюризации. .

• Многослойная керамическая антенна. Этот более совершенный тип изготавливается с использованием технологии низкотемпературного совместного обжига керамики (LTCC). В этом процессе на несколько тонких слоев керамической ленты наносится точный рисунок металлических проводников. Затем эти слои складываются, выравниваются и совместно обжигаются за один высокотемпературный этап. Этот подход LTCC позволяет разработчикам создавать сложные трехмерные проводниковые структуры, встроенные в керамику, что приводит к значительно меньшим размерам и возможности создавать многочастотные или более совершенные конструкции антенн. Это доминирующая технология для современных высокопроизводительных керамических антенных компонентов. .

В следующей таблице суммированы основные различия между этими двумя производственными подходами:

Ключевые рабочие параметры и характеристики

Чтобы выбрать правильную керамическую антенну для конкретного применения, инженеры должны понимать несколько ключевых параметров производительности. Эти характеристики имеют решающее значение для обеспечения эффективной работы антенны в общей системе.

• Усиление: Измеряемое в дБи, усиление показывает, насколько эффективно антенна концентрирует излучаемую мощность в определенном направлении. Керамическая антенна, используемая в GPS-приложениях, может иметь коэффициент усиления около 2–3 дБи, что подходит для приема сигналов со спутников по небу. .

• Коэффициент стоячей волны по напряжению (КСВН): Это мера того, насколько хорошо входное сопротивление антенны согласовано с выходным сопротивлением передатчика. Более низкий КСВ (ближе к 1:1) указывает на лучшее согласование и более эффективную передачу мощности, что означает, что меньше сигнала отражается обратно и теряется в виде тепла. .

• Полоса пропускания: относится к диапазону частот, в котором антенна может эффективно работать. Общим ограничением керамических антенн является их относительно узкая полоса пропускания по сравнению с некоторыми более крупными типами антенн, что может затруднить проектирование для нескольких широко разнесенных полос частот. .

• Поляризация: описывает ориентацию электромагнитной волны, излучаемой антенной. Например, GPS и многие системы спутниковой связи используют круговую поляризацию для уменьшения ухудшения качества сигнала, вызванного атмосферными условиями и ориентацией спутника, и многие керамические антенны разработаны с учетом этого. .

Преимущества керамических антенн

Как и любая технология, керамические антенны представляют собой ряд компромиссов, которые дизайнеры должны тщательно сбалансировать.

Преимущества

• Компактный размер: это их главное преимущество. Высокая диэлектрическая проницаемость позволяет использовать самые маленькие форм-факторы на рынке, что важно для современных носимых устройств, компактных датчиков Интернета вещей и тонких смартфонов. .

• Высокая производительность и стабильность: керамические материалы обладают превосходной термической стабильностью, что означает, что характеристики антенны остаются стабильными в широком диапазоне рабочих температур. Они также демонстрируют хорошую устойчивость к помехам и факторам окружающей среды. .

• Прочность и долговечность: благодаря прочной керамической конструкции эти антенны обладают высокой устойчивостью к коррозии, влаге и физическому износу, что делает их пригодными для суровых условий окружающей среды, в которых гибкие антенны могут выйти из строя. .

• Простота интеграции: их комплект устройств для поверхностного монтажа (SMD) позволяет легко и автоматически выполнять сборку на печатные платы, что оптимизирует производственный процесс и снижает затраты на сборку. .

Керамические антенны в сравнении с другими антенными технологиями

Выбор антенны часто сводится к выбору между керамической антенной и трассирующей антенной на печатной плате. В таблице ниже представлено четкое сравнение, помогающее принять решение, и показано, как керамические антенны сравниваются с обычными антеннами Bluetooth и другими типами. .

Как показано в таблице, керамическая антенна является лучшим выбором, когда основными факторами конструкции являются миниатюризация, стабильная работа без необходимости тщательной настройки и долговечность. И наоборот, для экономически чувствительных проектов, где пространство на плате менее ограничено и имеется собственный опыт работы в области радиочастот, трассирующая антенна на печатной плате может быть жизнеспособным вариантом.

Основные сценарии применения

Уникальные свойства керамических антенн делают их незаменимыми в широком спектре современных электронных устройств.

• Интернет вещей (IoT) и интеллектуальные устройства. Бурное развитие Интернета вещей является основной движущей силой внедрения керамических антенн. Компактные датчики IoT для умных домов, промышленного мониторинга и сельского хозяйства используют эти антенны для своих нужд беспроводной связи, часто используя такие протоколы, как LoRa, Zigbee и Bluetooth Low Energy (BLE). .

• Приемники GPS и GNSS. Керамические антенны являются доминирующим решением для приложений GPS и глобальной навигационной спутниковой системы (GNSS) , включая навигацию транспортных средств, отслеживание активов и портативные фитнес-устройства. Их способность эффективно принимать спутниковые сигналы в небольшом корпусе имеет решающее значение. .

• Смартфоны и носимые устройства. Неустанное стремление к более тонким и легким смартфонам и умным часам сделало внутреннее пространство чрезвычайно ценным. Керамические антенны широко используются в этих устройствах для Wi-Fi, Bluetooth и даже сотовой связи. .

• Автомобильная электроника. Современные автомобили оборудуются все большим количеством беспроводных систем: от бесключевого доступа и контроля давления в шинах до телематики и связи V2X (автомобиль со всем). Прочность и надежность керамических антенн делают их хорошо подходящими для требовательных автомобильных условий. .

Будущие тенденции

Будущее технологии керамических антенн ориентировано на преодоление текущих ограничений и удовлетворение новых требований. Ключевые направления исследований и разработок включают в себя:

• Многодиапазонная интеграция: разработка отдельных керамических антенных компонентов, которые могут эффективно работать в нескольких разнородных диапазонах частот (например, объединяя GPS, 4G/5G и Wi-Fi). .

• Поддержка более высоких частот. По мере того, как беспроводные технологии развиваются в диапазоне миллиметровых волн (мм) для высокоскоростной передачи данных, керамические антенны адаптируются для эффективной работы на этих более высоких частотах. .

• Передовые материалы и процессы: ожидается, что инновации в процессах LTCC и разработка новых керамических композиций позволят создать антенны с еще лучшими характеристиками, меньшими размерами и меньшими затратами. .




Заключение

Керамическая антенна — это основополагающая технология, которая способствовала революции в области беспроводной связи. Предлагая беспрецедентное сочетание миниатюризации, высокой производительности и надежной интеграции, он стал идеальным решением для всего: от портативных гаджетов до глобальных промышленных систем. Поскольку такие тенденции, как Интернет вещей и 5G, продолжают развиваться, подталкивая к созданию более подключенных и интеллектуальных устройств, роль керамической антенны будет становиться только более важной. Постоянное развитие компании, направленное на достижение более широкой полосы пропускания и более высоких частот, гарантирует, что она останется в авангарде беспроводных инноваций на долгие годы вперед.

Компания , являющаяся передовой компанией в области антенных технологий, Zhengzhou LEHENG Electronic Technology Co. , Ltd. понимает важную роль, которую высокопроизводительные компоненты, такие как керамические антенны, играют в современных конструкциях. Используя нашу профессиональную команду исследований и разработок и систему управления качеством, сертифицированную по стандарту ISO9001:2015, мы стремимся предоставлять широкий спектр передовых антенных решений, включая новейшие керамические антенны, чтобы помочь нашим партнерам создавать подключенные устройства следующего поколения.

Часто задаваемые вопросы

1. Каково типичное расстояние считывания керамической антенны?

Расстояние считывания стандартной керамической антенны в таких приложениях, как Bluetooth, обычно составляет до 2 метров, что классифицирует ее как антенну ближнего действия. Это расстояние может варьироваться в зависимости от конкретной конструкции, выходной мощности и условий окружающей среды. .

2. Можно ли использовать керамические антенны для приложений 5G?

Да, керамические антенны все чаще используются в приложениях 5G. Их небольшой размер делает их идеальными для использования с несколькими антеннами, необходимыми в конфигурациях 5G MIMO (несколько входов и несколько выходов) для повышения скорости передачи данных и надежности соединения. Постоянные инновации направлены на их оптимизацию для более высоких частотных диапазонов 5G. .

3. Керамические антенны лучше, чем антенны на печатной плате?

«Лучше» субъективно и зависит от приложения. Керамические антенны превосходят по размеру, стабильности производительности и простоте интеграции, что делает их идеальными для устройств массового производства с ограниченным пространством. Антенны на печатной плате являются более экономичным решением, когда доступно место на плате и имеется опыт работы в области радиочастот, позволяющий справиться с более сложным процессом проектирования и настройки. .
