Узнайте больше о патч-антеннах

Базовая структура

Микрополосковая патч-антенна состоит из трех основных частей.

Металлическая нашивка : обычно металлический кусок прямоугольной, круглой или другой формы.

Диэлектрическая подложка : диэлектрический материал между патчем и заземляющим слоем, обычно FR-4, RT/дюроид и т. д.

Земляная плоскость : металлический слой на другой стороне подложки.

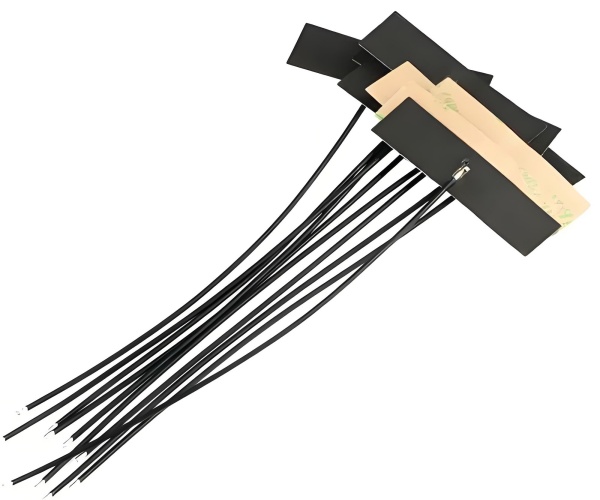

◆Патч-антенна — это антенна, широко используемая в области беспроводной связи. Его принцип заключается в использовании диэлектрического интерфейса между материалом проводника пластыря и воздухом для достижения электромагнитного излучения и приема. Патч-антенны обычно состоят из трех частей: проводящего слоя, диэлектрического слоя и отражающего слоя. Проводящий слой изготовлен из металлического материала, который отвечает за передачу энергии электромагнитных волн, а диэлектрический слой изготовлен из изолирующего материала, который используется для поддержания расстояния между проводящими слоями и повышения эффективности антенны. Отражающий слой представляет собой металлическую пластину, расположенную под антенной, которая может отражать сигнал, отраженный от земли, тем самым повышая способность антенны принимать сигнал.

◆Принцип работы патч-антенны заключается в излучении и приеме сигнала посредством электромагнитной связи между металлическим листом и полом. При проектировании патч-антенны необходимо учитывать такие факторы, как частота, согласование импеданса и эффективность излучения, и обычно требуется моделирование и оптимизация.

◆Обычные типы патч-антенн включают монопольные патч-антенны, дипольные патч-антенны, многодиапазонные патч-антенны и т. д. Их можно использовать для связи в различных диапазонах частот, включая Bluetooth, Wi-Fi, GPS и т. д. В практических приложениях патч-антенны часто используются в мобильных телефонах, беспроводных маршрутизаторах, умных часах и других устройствах для реализации функций беспроводной связи. .

◆В целом патч-антенны представляют собой очень практичную антенную технологию, которая может обеспечить надежную передачу и прием сигнала для устройств беспроводной связи. С постоянным появлением новых технологий применение патч-антенн станет более обширным, что принесет больше удобства и пользы для человеческого общения и жизни.
