ГЛЛНБ01
Asialeren
8517710000
5 шт.
Принял
10000 шт/день
| Количество: | |
|---|---|
Элемент | Спецификация | Элемент | Спецификация |
Диапазон входных частот | Низкий диапазон: 10,70 ~ 11,70 ГГц | Получите плоскостность | ±0,5 дБ/26 МГц |
Высокий диапазон: 11,70 ~ 12,75 ГГц | Крест ПОЛ. Изоляция | 25 дБ (тип.) | |
Диапазон выходной частоты | Низкий диапазон: 950 ~ 1950 МГц | Отклонение изображения | 40 дБ (мин.) |
Высокий диапазон: 1100 ~ 2150 МГц | Выходной КСВ | 2,0 : 1(Макс.) | |
Частота гетеродина | Низкий диапазон: 9,75 ГГц | P1 дБ | 0 дБм (мин.) |
Высокий диапазон: 10,60 ГГц | Потребление постоянного тока | 150 мА (тип.) | |
Стабильность частоты гетеродина | ±1,0 МГц (макс.) при +25 ℃ | Переключение низких/высоких частот | Низкий диапазон: 0 Гц |
±2,0 МГц (макс.) при -30℃~+70℃ | Высокий диапазон: 22 кГц ± 4 кГц | ||
Фазовый шум гетеродина | -60d Bc/Гц при 1 кГц | ПОЛ. Коммутируемое напряжение | 10,5–14,0 В при вертикальном положении |
-80d Bc/Гц при 10 кГц | 16,0~20,0 В по горизонтали | ||
-100d Bc/Гц при 100 кГц | Относительная влажность | 0%~95% | |
Прибыль от конверсии | 60 дБ (тип.) | Рабочая температура | -30℃~+70℃ |
Коэффициент шума | 0,3 дБ (тип.) | Тип разъема | Гнездовой разъем 75 Ом |
Введение продукта

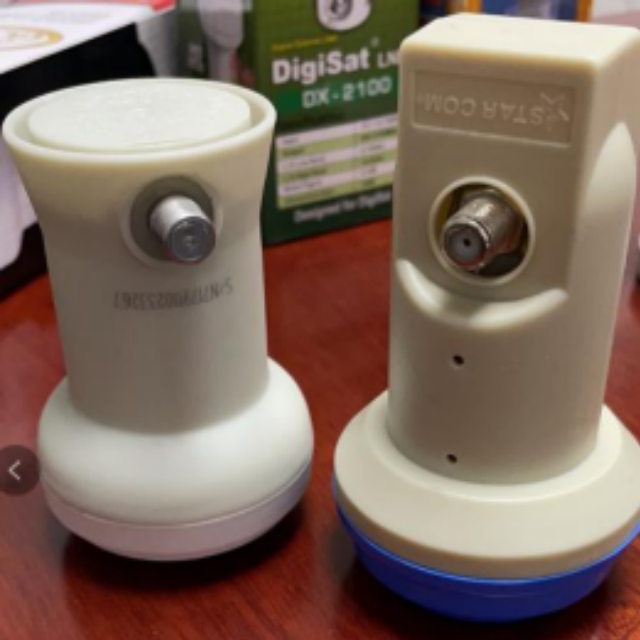

Широкий диапазон частот : GLLNB01 KU Single LNBF поддерживает широкий диапазон входных частот от 10,70 до 12,75 ГГц, охватывая как низкие, так и высокие диапазоны. Такой широкий диапазон позволяет ему принимать разнообразный набор спутниковых сигналов, что делает его пригодным для различных спутниковых приложений, работающих в диапазоне Ku.
Высокопроизводительное преобразование сигнала : с типичным коэффициентом усиления преобразования 60 дБ он может эффективно усиливать слабые входящие сигналы. Такое высокое усиление гарантирует, что выходные сигналы будут достаточно сильными для дальнейшей обработки в спутниковых приемниках или других устройствах связи, обеспечивая чистый и стабильный источник сигнала.
Низкий коэффициент шума: Обладая типичным коэффициентом шума 0,3 дБ, GLLNB01 минимизирует количество шума, добавляемого к сигналу во время процесса преобразования. Эта характеристика низкого уровня шума имеет решающее значение для поддержания качества сигнала, особенно в приложениях, где требуется высококачественный сигнал без помех, например, при приеме спутникового телевидения.
Хорошая изоляция и подавление : обеспечивает перекрестный перепад 25 дБ (тип.). изоляция и подавление изображения 40 дБ (мин.). Эти функции помогают предотвратить помехи сигнала от соседних поляризаций и нежелательных сигналов изображения, гарантируя чистоту и точность принимаемого сигнала.
Широкие условия эксплуатации : GLLNB01 работает в диапазоне температур от - 30 ℃ до +70 ℃ и относительной влажности 0–95 % и может работать в различных условиях окружающей среды. Широкий диапазон допусков делает его пригодным для использования в различных климатических условиях и местах: от холодных регионов до жарких и влажных регионов.
Сценарии применения

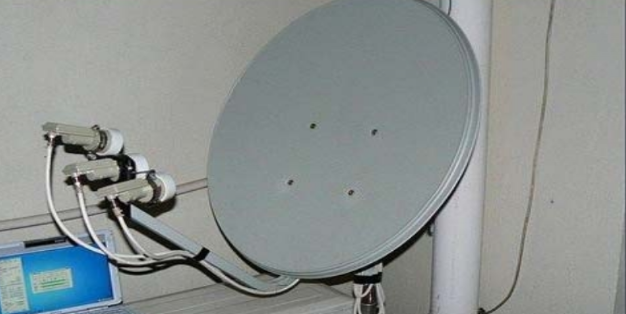

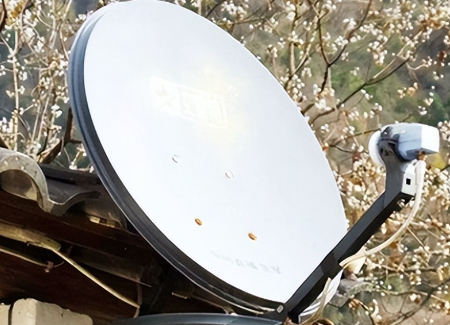

Домашнее спутниковое телевидение : идеально подходит для повышения четкости сигнала в жилых помещениях.
Вещание и телекоммуникации : Надежно подходит для профессиональных систем, требующих стабильной частоты гетеродина (±1 МГц).
Удаленный мониторинг : надежная работа в объектах, подверженных воздействию погодных условий, таких как метеорологические станции.
Часто задаваемые вопросы
Вопрос: Совместим ли этот LNBF со стандартными антеннами KU-диапазона?
О: Да, для бесшовной интеграции используется универсальный гнездовой разъем 75 Ом.
В: Как переключаться между низкими и высокими диапазонами?
A: Активируйте диапазон высоких частот с помощью тона 22 кГц ± 4 кГц; нижний диапазон использует 0 Гц.
Вопрос: Какое напряжение управляет поляризацией?
А: Вертикальное: 10,5–14,0 В; Горизонтальное: 16,0–20,0 В.
В: Может ли он выдержать сильный дождь или снег?
О: Да, герметичная конструкция и широкий температурный диапазон обеспечивают устойчивость к атмосферным воздействиям.
Вопрос: Включает ли он монтажное оборудование?
О: Нет, но он подходит для стандартных держателей LNBF.
Вопрос: Какова стабильность частоты гетеродина?
А: ±1 МГц при 25°С; ±2 МГц от -30°C до +70°C.
Вопрос: Устойчив ли разъем к коррозии?
О: Да, гнездовой разъем 75 Ом рассчитан на длительный срок службы.
