Раскрытие возможностей панельных антенн: подробное руководство

Понимание ключевых параметров

1. Частотный диапазон

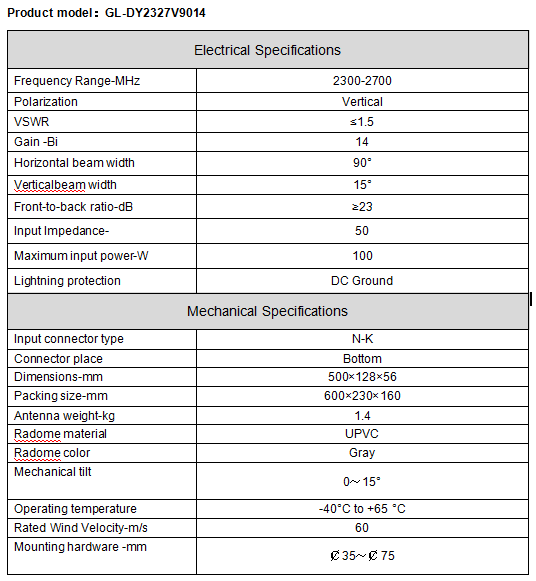

• Системы 4G/LTE : антенны 2300–2700 МГц (например, GL-DY2327V9014 ) обеспечивают обратную совместимость и экономичность обновлений.

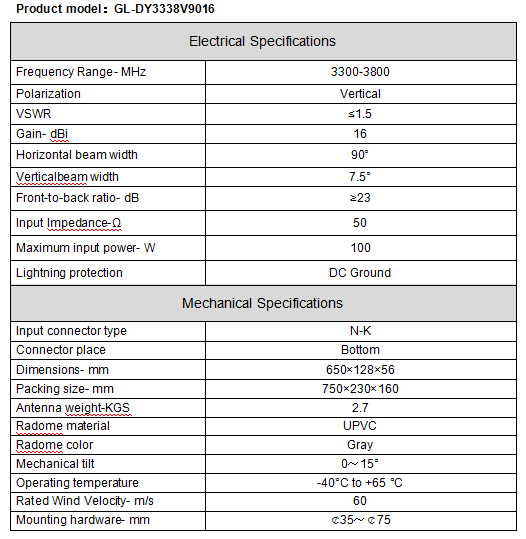

• Развертывания 5G NR : антенны 3300–3800 МГц (например, GL-DY3338V9016 ) согласуются с диапазонами 3GPP n78/n77 для повышения пропускной способности и низкой задержки.

2. Усиление (дБи)

• 14–16 дБи : Антенны с более высоким коэффициентом усиления фокусируют энергию в более узкие лучи, улучшая EIRP (эффективную изотропную излучаемую мощность) для транзитной связи на большие расстояния или редкого покрытия в сельской местности.

• Компромиссы : увеличение усиления уменьшает ширину луча по вертикали (например, 7,5° против 15°), что требует точного выравнивания для секторных сетей.

3. поляризация

• Вертикальная поляризация : доминирует в сотовых системах благодаря совместимости с портативными устройствами и уменьшению потерь на отражение от земли. Конструкции с кросс-поляризацией редко встречаются в стандартных секторных антеннах, но имеют решающее значение для конфигураций MIMO.

4. КСВ (коэффициент стоячей волны по напряжению)

• ≤1,5 : отраслевой стандарт по минимизации отраженной мощности (потери <4%), обеспечивающий эффективную передачу радиочастотной энергии. Значения, превышающие 2,0, ухудшают соотношение сигнал/шум и пропускную способность.

5. Оптимизация ширины луча

• Горизонтально (90°) : идеально подходит для секторизации под углом 120° в трехсекторных базовых станциях.

• Вертикально (7,5°–30°) : более узкие лучи (например, 7,5°) подходят для линий связи «точка-многоточка» на большие расстояния; более широкие лучи (15–30°) улучшают проникновение в помещения или в плотные городские микроячейки.

Материаловедение для долговечности

1. Строительство обтекателя

• UPVC (непластифицированный ПВХ) : выбран из-за его диэлектрической стабильности (εᵣ ≈ 2,9–3,4), устойчивости к ультрафиолетовому излучению и эксплуатационной устойчивости в диапазоне от -40°C до +65°C. Превосходит ABS по устойчивости к гидролитическому разложению.

• Соответствие IP67 : Обеспечивает защиту от проникновения пыли и воды при развертывании вне помещений в диапазоне миллиметровых волн и частот ниже 6 ГГц.

2. Структурная целостность

• Рама из алюминиевого сплава : обеспечивает защиту от электромагнитных помех и механическую жесткость, рассчитана на ветровые нагрузки до 60 м/с (216 км/ч).

• Коррозионностойкие крепления : Кронштейны из нержавеющей стали предотвращают гальваническую коррозию в прибрежных или промышленных условиях.

Сценарии применения

Правильный выбор
