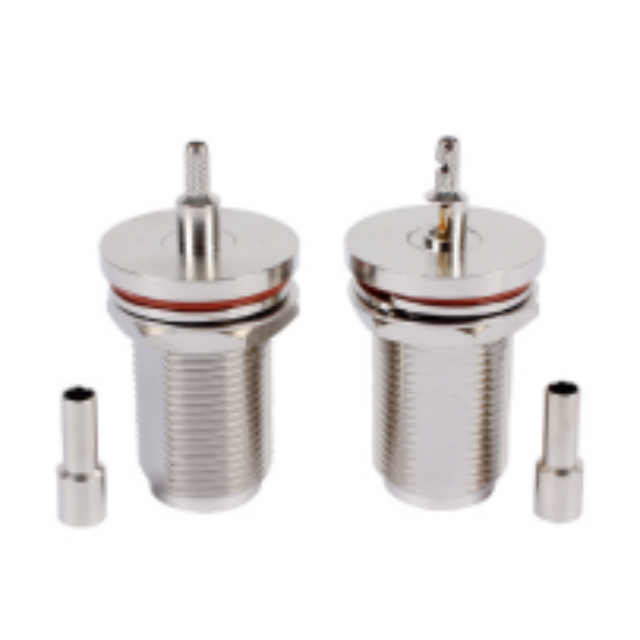

GL-NCKY1.5
Asialeren
8517710000
100 шт.
Принял
10000ПК/день
| Количество: | |
|---|---|
Диапазон частот (ГГц) | 9 |
Импеданс (Ом) | 50 |
КСВН | 1.10 |
Испытательное напряжение (макс.) | 2500 В |
ПИМ(3 -й порядок) | ≤-160 дБн при 2 x 20 Вт |
Циклы спаривания | ≥ 500 |
Крутящий момент муфты | Макс. 1,7 Нм |
Рекомендуемый момент затяжки муфты | 0,7-1,1 Нм |
Температурный диапазон | -55℃-+155℃ |
Внешний контакт | Латунное покрытие CuSnZn |
Контакт Центра | Латунное Ag покрытие |
Кабельная группа | Н/Д |
P латирование | C uSnZn |
Длина (мм) | Ф 21,8*38,2*4,8 |
Введение продукта
1. Работает на частоте 9 ГГц со стандартным сопротивлением 50 Ом, что обеспечивает совместимую и высококачественную передачу высокочастотного сигнала.
2. Обладает сверхнизким КСВН (1,10) и PIM 3-го порядка ≤-160 дБн при мощности 2x20 Вт, что эффективно минимизирует отражение сигнала и помехи.
3. Прочная конструкция: внешний контакт с латунным покрытием CuSnZn и центральный контакт с латунным покрытием Ag для обеспечения превосходной проводимости и коррозионной стойкости.
4. Выдерживает ≥500 циклов соединения с рекомендуемым моментом соединения 0,7–1,1 Нм (макс. 1,7 Нм) для надежного многократного соединения и отключения.
5. Выдерживает экстремальные температуры (от -55℃ до +155℃) и максимальное испытательное напряжение 2500 В, адаптируясь к суровым промышленным, наружным и аэрокосмическим сценариям.
Сценарии применения
1. Базовые станции связи 4G/5G для стабильной передачи высокочастотного сигнала между оборудованием.
2. Системы спутниковой связи и микроволновой связи, требующие низкого уровня помех и надежной связи.
3. Промышленные испытательные приборы (анализаторы сигналов, анализаторы цепей) для точных измерений в диапазоне 9 ГГц.
4. Аэрокосмическая и военная электроника, работающая в условиях экстремальных температур и высокого напряжения.
5. Наружные устройства беспроводной связи (шлюзы IoT, базовые станции Wi-Fi), требующие надежного сигнального соединения.
Часто задаваемые вопросы
Вопрос: Каков диапазон частот разъема GL-NCKY1.5?
О: Он поддерживает диапазон частот до 9 ГГц, подходящий для приложений средней и высокой частоты.
Вопрос: Каково значение КСВ этого разъема типа N?
О: КСВ равен 1,10, что обеспечивает эффективную передачу сигнала с минимальными потерями.
Вопрос: Сколько циклов соединения выдерживает разъем?
О: Он поддерживает ≥500 циклов сопряжения, обеспечивая долгосрочную надежность при многократном использовании.
Вопрос: Каков рекомендуемый момент затяжки муфты при установке?
A: Рекомендуемый крутящий момент составляет 0,7–1,1 Нм (макс. 1,7 Нм) для обеспечения надежного и стабильного соединения.
Вопрос: Может ли этот разъем работать в условиях экстремальных температур?
О: Да, он работает в диапазоне от -55℃ до +155℃, адаптируясь к суровым промышленным, аэрокосмическим и наружным условиям.
Вопрос: Какие материалы используются для контактов разъема?
A: Внешний контакт: латунь с покрытием CuSnZn; Центральный контакт: латунь с покрытием Ag для превосходной проводимости.
