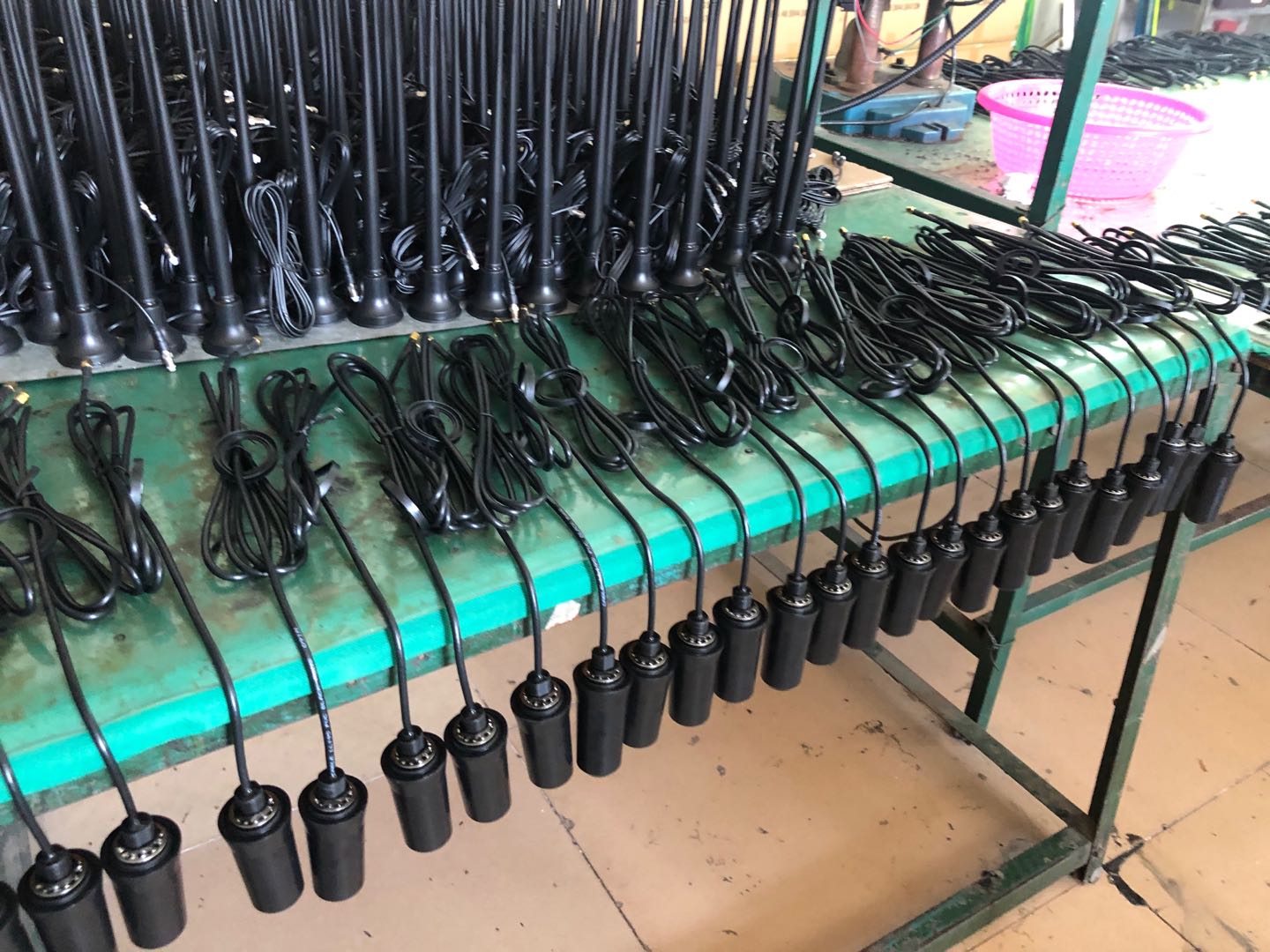

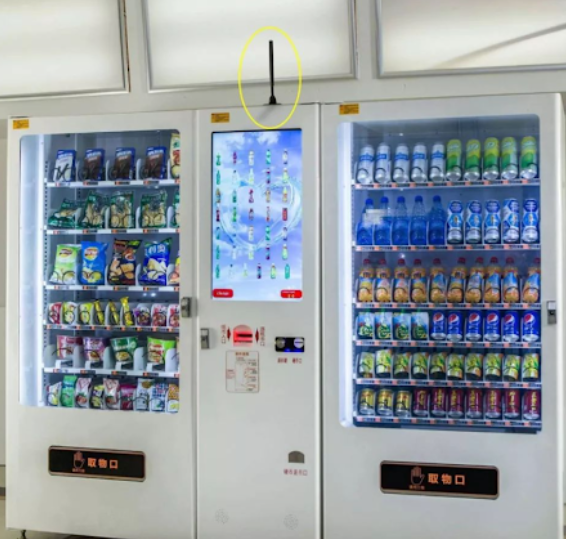

Производственные линии 5g винтовая антенна LMR195 и вилка SMA
Определение параметра : укажите усиление антенны, полосу пропускания и коэффициент стоячей волны по напряжению (КСВ < 1,5) на основе диапазонов частот 5G (суб-6 ГГц или миллиметровые волны).
Моделирование и оптимизация : проверка диаграмм направленности, согласования импедансов и высокочастотных характеристик с помощью инструментов электромагнитного моделирования (например, ANSYS HFSS).
Выбор материала : используйте подложки печатных плат с низкими потерями (например, серия Rogers RO4000), кабель LMR195 (низкое затухание, сопротивление 50 Ом) и разъемы SMA (совместимые с высокими частотами).
Отличия аналогичных антенн
Артикул | GL-DY831 | GL-DY833 | GL-DY835 |
Прирост | 5 | 10 | 9 |
Dimensions | 30*320 | 70*880 | 90*595 |

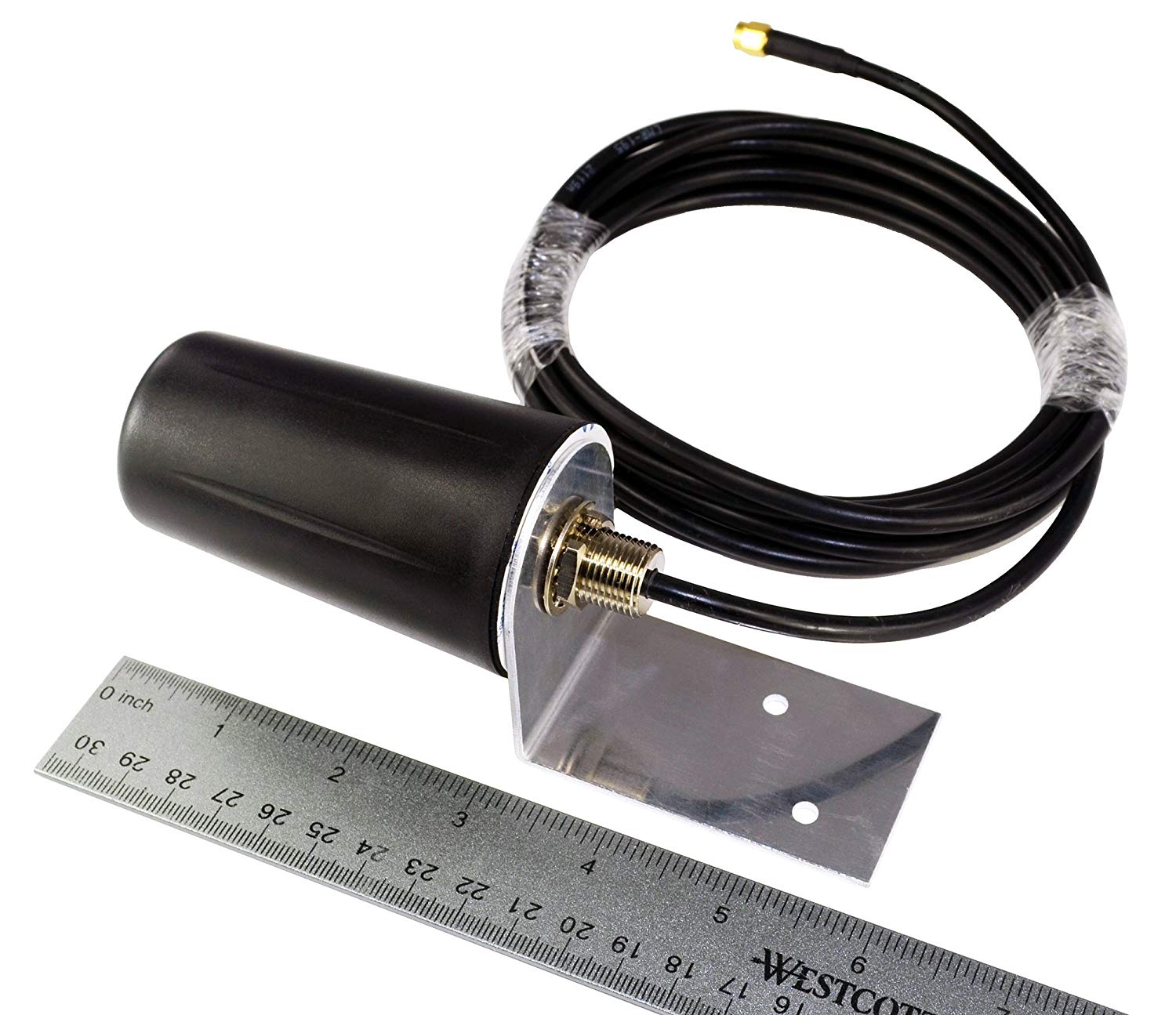

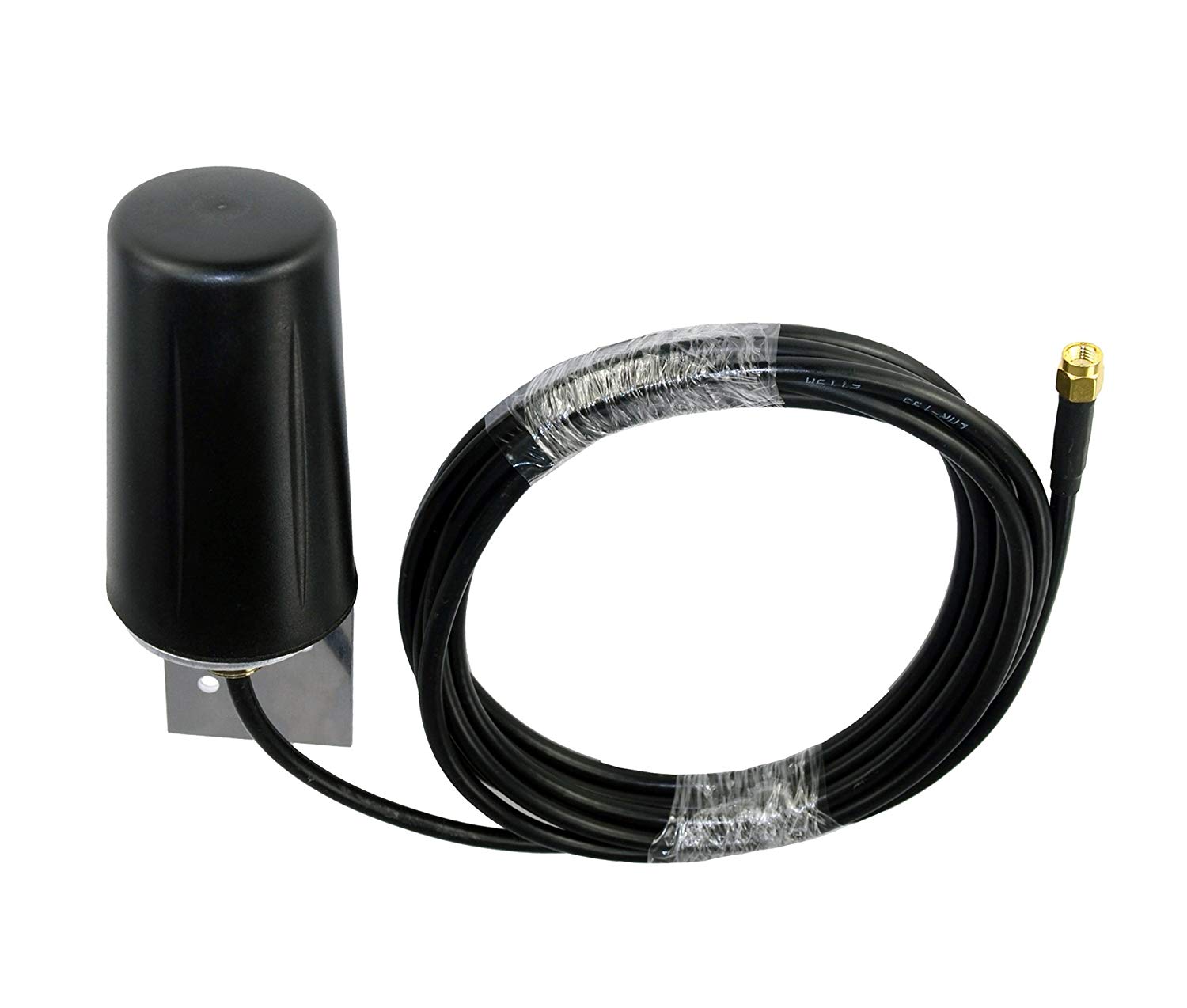

Основные компоненты :
Излучающий элемент антенны (структура, вытравленная на печатной плате или штампованная из металла).
Коаксиальный кабель LMR195 (предварительно отрезанный до заданной длины).
Разъем SMA (прямой/угловой, позолоченные контакты).
Винтовой корпус (металлический корпус, резьбовое соединение, антикоррозийная обработка).
Зачистка кабеля :
Аккуратно снимите внешнюю оболочку LMR195, чтобы обнажить экранирующую оплетку и внутренний диэлектрик.
Освободите внутренний проводник (сердечник) в соответствии с требованиями к пайке разъема SMA.
Обращение с экраном : отогните плетеный экран или припаяйте его, чтобы обеспечить надежное заземление с корпусом разъема.
Установка разъема SMA :
Припаяйте внутренний проводник к центральному контакту разъема; обжать/припаять экран к корпусу разъема.
Используйте специальные инструменты для поддержания коаксиального выравнивания и предотвращения разрывов импеданса (критически важно для высокочастотных сигналов 5G).
Подключение антенного блока :
Припаяйте внутренний проводник LMR195 к излучающему патчу или спиральной структуре печатной платы.
Подключите экран к заземлению печатной платы, чтобы минимизировать утечку сигнала.
Винтовое крепление : Надежно ввинтите антенный блок в корпус, чтобы обеспечить механическую устойчивость.
Герметизация : нанесите водонепроницаемые уплотнительные кольца или герметик (степень защиты IP67 для использования вне помещений).
Электрические испытания :
Тест КСВ : проверка согласования импеданса с помощью векторного анализатора цепей (ВАЦ) (цель: < 1,5).
Радиационное тестирование : измерение усиления, ширины луча и диаграммы направленности в безэховой камере.
Тестирование S-параметра : убедитесь, что S11 <-10 дБ (более строгий допуск для высокочастотных диапазонов 5G).
Испытания на воздействие окружающей среды : выполните испытания на термоциклирование (от -40°C до 85°C) и испытания на вибрацию для проверки надежности.
Маркировка : Отметьте диапазон частот, усиление, поляризацию и другие характеристики.
ESD-безопасная упаковка : защищает компоненты, чувствительные к высоким частотам.
