Принцип работы антенны дрона и часто используемые диапазоны частот связи

Как это работает

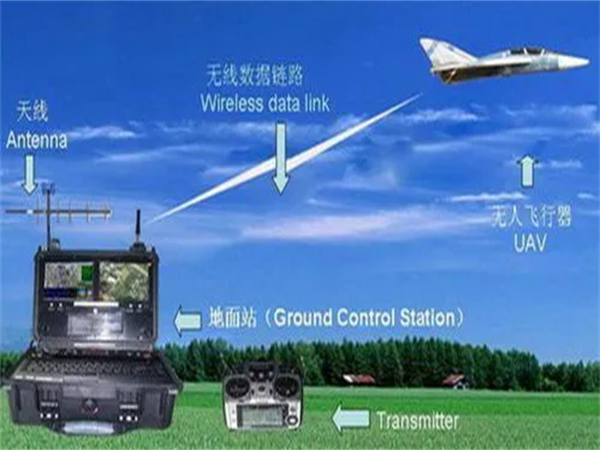

«Принцип работы антенн дронов основан на характеристиках излучения и приема электромагнитных волн для обеспечения связи между дронами и наземными станциями управления, спутниками или другими дронами. «Антенны дронов используют характеристики излучения и приема электромагнитных волн. При проектировании необходимо учитывать множество параметров, таких как частота, усиление, направленность, режим поляризации и т. д., чтобы обеспечить стабильность и эффективность передачи сигнала.

В зависимости от их использования и технических характеристик их можно условно разделить на антенны GPS, антенны для передачи изображений, антенны для передачи данных, антенны для измерения и управления и новые многодиапазонные интегрированные антенны.

（1）Антенна GPS отвечает за точное позиционирование, чтобы дрон не сбился с пути;

（2）Антенна передачи изображения отвечает за передачу видео высокой четкости, благодаря чему оператор чувствует себя так, как будто он находится на сцене;

（3）Антенна передачи данных используется для передачи инструкций управления и полетных данных, чтобы гарантировать точность инструкций;

（4）Антенна измерения и управления объединяет функции мониторинга и управления и является ключом к удаленному управлению дронами;

（5）Многодиапазонная интегрированная антенна представляет собой тенденцию будущего. За счет объединения нескольких полос частот повышается коэффициент использования антенны и упрощается конструкция.

Часто используемые рабочие полосы частот связи

◆840,5–845 МГц‌: используется для восходящей линии дистанционного управления беспилотной авиационной системой, из которых 841–845 МГц также могут использоваться для восходящей линии дистанционного управления и нисходящей линии телеметрии с разделением по времени. Это означает, что дрон получает сигналы от пульта дистанционного управления для выполнения инструкций по управлению полетом, таких как взлет и посадка.

◆1430–1444 МГц‌: в основном используется для нисходящей телеметрии и каналов передачи информации беспилотных авиационных систем. Данные, отправляемые дроном, включают в себя такую ​​информацию, как местоположение, скорость, высота, заряд батареи и т. д. Среди них следует отметить, что полоса частот 1430–1438 МГц используется для передачи видео с полицейских беспилотных самолетов и вертолетов, а другие беспилотные летательные аппараты используют полосу частот 1438–1444 МГц.

◆2408–2440 МГц‌: его можно использовать в качестве резервного диапазона частот для дистанционного управления по восходящей линии связи, телеметрии по нисходящей линии связи и каналов передачи информации беспилотных летательных аппаратов. Он обладает характеристиками сильной дифракционной способности, хорошей совместимости и высокой пропускной способности.

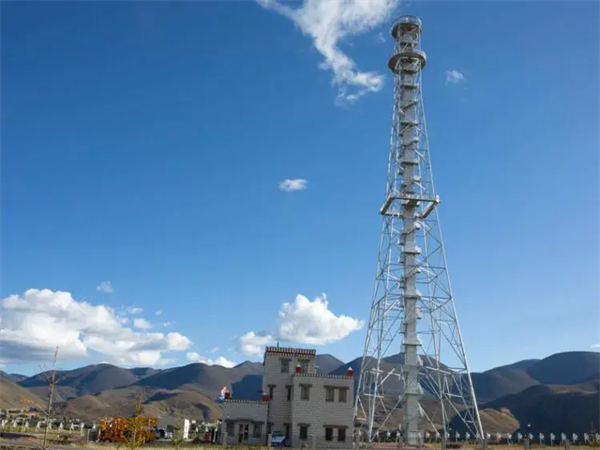

◆5,8 ГГц: в основном используется для беспроводной микроволновой передачи видео в области аэрофотосъемки, он легкий по размеру, мало нагревается, имеет большую дальность передачи, большое количество каналов и мало помех.
