Применение высокоточной антенны GNSS

В области ГНСС высокоточные антенны разрабатываются с учетом строгих требований к стабильности фазового центра для достижения точности позиционирования на уровне сантиметра или миллиметра, обычно в сочетании с усовершенствованными платами приемников. Ключевые показатели производительности высокоточных антенн включают ширину луча, малый коэффициент усиления по углу места, округлость, коэффициент спада, соотношение передней и задней части и подавление многолучевости, все из которых прямо или косвенно влияют на стабильность фазового центра и, следовательно, на точность позиционирования.

Применение и классификация высокоточных ГНСС-антенн

Первоначально высокоточные антенны ГНСС в основном использовались при съемке, обеспечивая статическое позиционирование на уровне миллиметра для инженерных разработок и топографических карт. Благодаря достижениям в области технологий позиционирования их применение расширилось и теперь включает в себя непрерывно действующие опорные станции (CORS), мониторинг деформаций, сейсмический мониторинг, БПЛА, точное земледелие, автономное вождение, обучение водителей и различные отрасли промышленности, каждый из которых имеет уникальные характеристики антенн.

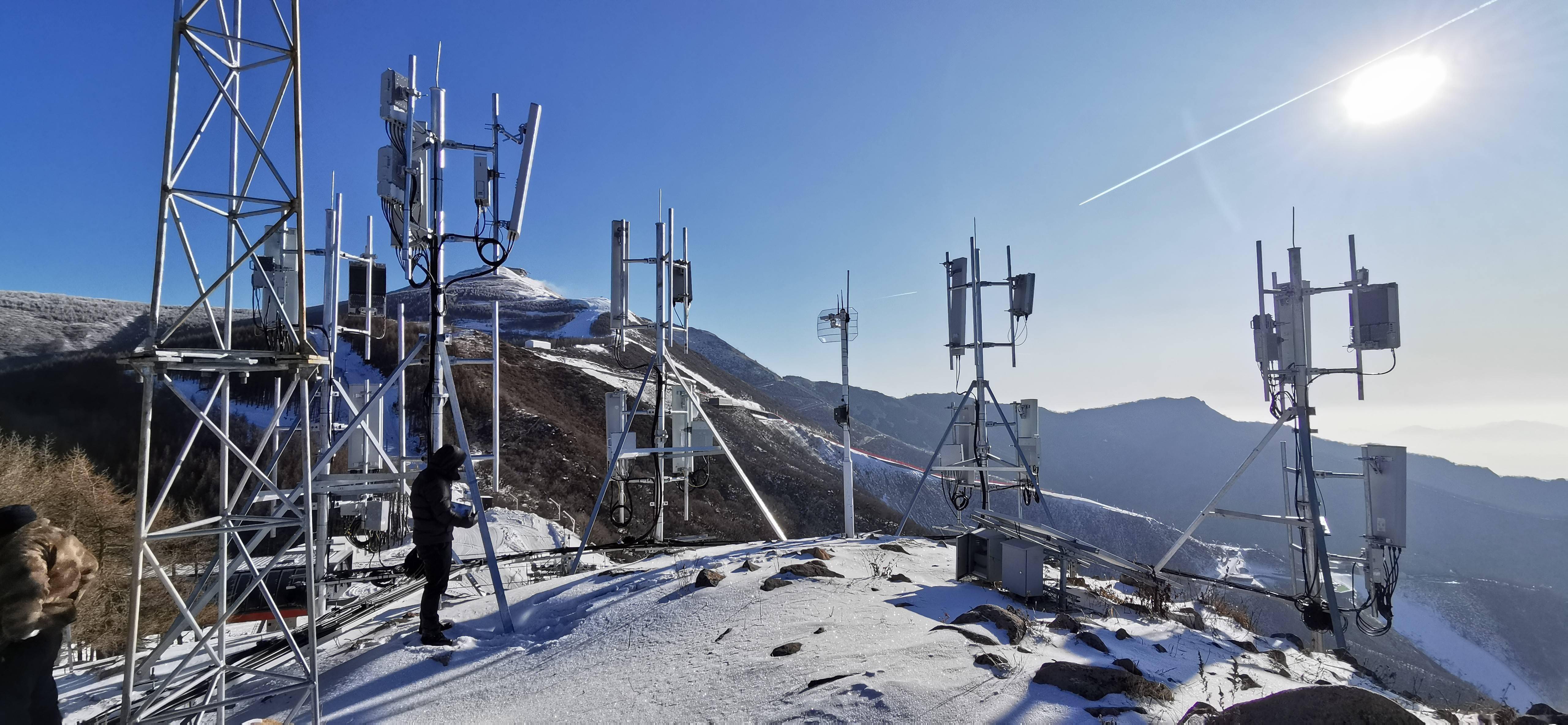

1. CORS, мониторинг деформаций и сейсмический мониторинг – антенны опорных станций

Высокоточные антенны, развернутые в CORS, с течением времени собирают точные позиционные данные, передавая наблюдения в центр управления через системы передачи данных. Центр управления рассчитывает региональные параметры коррекции, передавая их через наземные, сетевые или космические системы дополнения на мобильные станции, гарантируя, что пользователи получат точные координаты. В мониторинге деформаций и сейсмических приложениях антенны должны обеспечивать исключительную стабильность фазового центра и надежную устойчивость к многолучевости, чтобы обнаруживать мельчайшие деформации и прогнозировать стихийные бедствия. Антенны опорных станций, поддерживающие полнодиапазонный частотный охват всех доступных систем GNSS, являются стандартными для этих приложений.

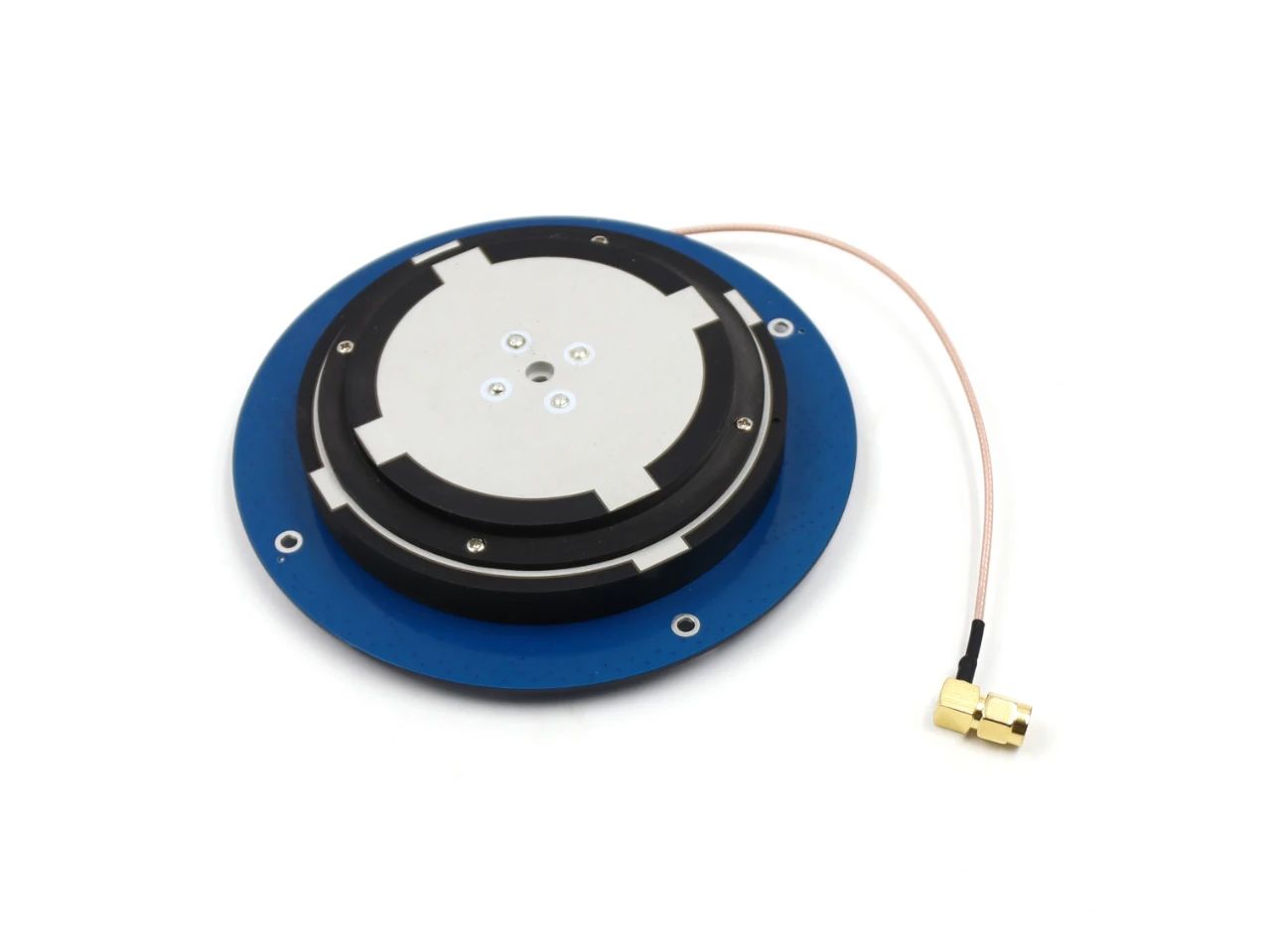

2. Геодезические и картографические исследования – интегрированные измерительные антенны

В геодезическом секторе встроенные измерительные антенны предназначены для простого подключения к RTK-приемникам, что обеспечивает высокоточное позиционирование в реальном времени. Критические соображения при проектировании включают в себя частотный охват, диаграмму направленности, стабильность фазового центра и размеры антенны. Растущее распространение сетевого RTK привело к доминированию на рынке универсальных антенн с возможностями 4G, Bluetooth и Wi-Fi.

3. Обучение водителей и автономное вождение – внешние измерительные антенны

Высокоточные антенны изменили традиционные методы обучения водителей, перейдя от ручных оценок к интеллектуальным системам, которые значительно сокращают затраты и повышают точность. Быстрое развитие автономного вождения часто использует RTK-позиционирование в сочетании с инерциальной навигацией для обеспечения высокой точности в различных условиях. В этих системах часто используются внешние измерительные антенны, обладающие многосистемными, многочастотными возможностями, надежным подавлением многолучевости и возможностью адаптации для надежной работы вне помещений.

4. Дроны – высокоточные антенны для БПЛА

Растущая индустрия дронов использует высокоточные антенны для таких приложений, как защита сельского хозяйства, геодезия и инспекция коммунальных предприятий. Учитывая такие характеристики дронов, как высокая скорость, низкая грузоподъемность и ограниченный срок службы, при проектировании антенны приоритет отдается весу, размеру и энергопотреблению, при этом максимально увеличивая пропускную способность в рамках этих ограничений.

Этот краткий обзор подчеркивает решающую роль высокоточных антенн GNSS в различных приложениях, подчеркивая их важность в достижении точных, эффективных и надежных решений позиционирования.
