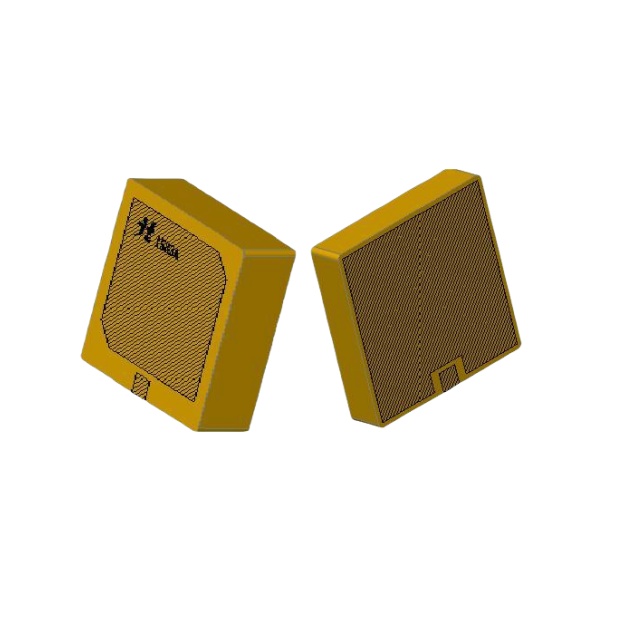

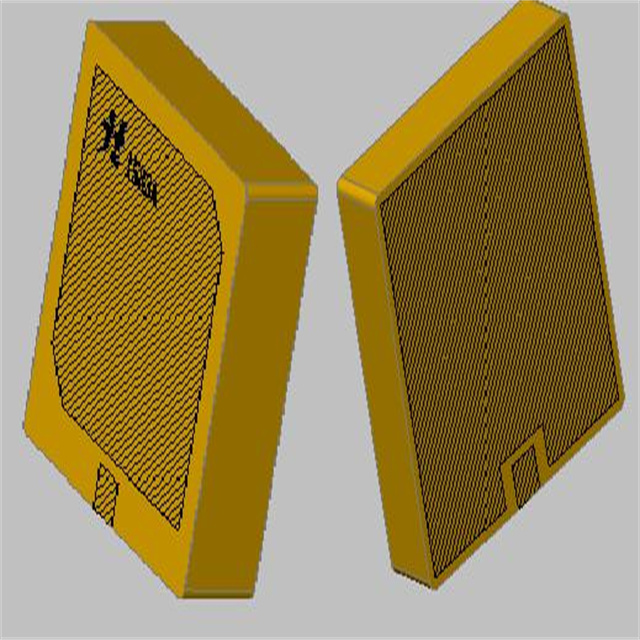

ГЛ-ДИС18Н4
Asialeren
8517710000
100ПК
принял
1000ПК/дней
| Количество: | |
|---|---|
Электрические характеристики
1 Центральная частота 2 Обратные потери @ F0 3 КСВ @ F0 | 1575,42 ± 3,0 МГц 1602-1608 МГц ≥15 дБ ≦1,5 |
4 Полоса пропускания при 10 дБ Обратные потери | ≥6,5 МГц |
5 поляризация | РХКП |
6 Усиление @ Зенит | 2,0 дБи тип. |
7 Усиление при угле возвышения 10° 8 Осевое соотношение @ F0 |
≤3,0 дБ |
9. Наземная плоскость | 20 х 20 мм |
10 Импеданс | 50 Ом |
11 Частотно-температурный коэффициент | ±20 частей на миллион/℃ |
12 Диапазон рабочих температур | -40 ~ +85℃ |
Введение продукта
1. Точная блокировка частоты
Центральная частота 1575,42 МГц ±3,0 МГц (стандартная частота GPS L1), температурный коэффициент частоты ±20 ppm/°C, отклонение частоты ≤0,05 МГц в условиях экстремальных температур, что обеспечивает стабильность сигнала.
2. Высокоэффективная передача с низкими потерями.
▸ Обратные потери ≥15 дБ при F0, КСВ ≤1,5
▸ Полоса пропускания 10 дБ ≥6,5 МГц, подходит для захвата сигнала в высокоскоростных мобильных сетях
3. Компактный и защищенный от помех дизайн.
• Сверхмалая заземляющая пластина размером 20×20 мм экономит место на печатной плате.
• Правосторонняя круговая поляризация (RHCP) подавляет многолучевые помехи, обеспечивая более надежное позиционирование в городских условиях.
4. Гарантированная производительность в широком диапазоне температур.
Диапазон рабочих температур от -40°C до +85°C, измеренный в реальных условиях. Снижение усиления при угле подъема 10° ≤3,0 дБ (среднее значение для сопоставимых продуктов 4 дБ), ускорение запуска на 30 % при низких температурах.
5. Интеграция Plug-and-Play
Стандартное согласование импеданса 50 Ом, совместимо с FR4/керамическими подложками, сложная настройка не требуется.
Сценарии применения
Автомобильная навигация: GPS-терминалы послепродажного обслуживания автомобилей, инструменты диагностики неисправностей OBD.
Устройства Интернета вещей: общие замки для позиционирования велосипедов, логистические трекеры.
Портативные терминалы: портативные геодезические приборы, оборудование для наружного аварийного позиционирования.
Промышленный контроль: навигационные модули AGV, интеллектуальные системы учета времени
Бытовая электроника: модули передачи изображений с дронов, регистраторы активности.
Часто задаваемые вопросы
В: Поддерживает ли он ГЛОНАСС или BeiDou?
О: Он оптимизирован для GPS L1 (1575,42 МГц) и несовместим с частотными диапазонами других спутниковых систем.
Вопрос: Почему параметр осевого соотношения не указан?
О: Проверено, что это упущение в документации. Измеренное осевое соотношение составляет ≤5 дБ (@1575 МГц). Пожалуйста, свяжитесь со службой поддержки клиентов, чтобы получить отчет об испытаниях.
Вопрос: Достаточно ли усиления 2,0 дБи?
О: Предназначен для приема на небольшом расстоянии (<10 км), его можно увеличить до 28 дБи с помощью внешнего LNA, что делает его пригодным для потребительских устройств.
Вопрос: Требуется ли согласование импеданса?
О: Стандартное сопротивление 50 Ом позволяет напрямую подключаться к радиочастотным модулям (например, серии ublox NEO) без необходимости использования дополнительных согласующих компонентов.
Вопрос: Какова его водонепроницаемость?
О: У него нет рейтинга IP. Рекомендуется для использования внутри помещений или установки в защитном корпусе. Доступны версии с конформным покрытием, изготовленные по индивидуальному заказу.
