Панельные и секторные антенны: основные различия и руководство по выбору

Панельные и секторные антенны

При развертывании беспроводной сети панельные антенны и секторные антенны представляют собой два основных типа направленных антенн. Между ними существуют значительные различия в характеристиках покрытия и применимых сценариях. Выявление основных различий может помочь точно соответствовать потребностям сети и максимизировать производительность и покрытие.

I. Основное определение и структура

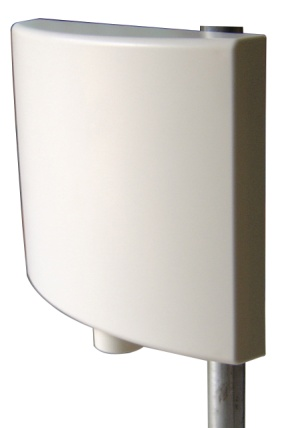

1. Панельная антенна

Определение: Направленная антенна с высоким коэффициентом усиления и узким лучом в качестве основных характеристик, с сильной фокусировкой сигнала, подходящая для точного покрытия сцен.

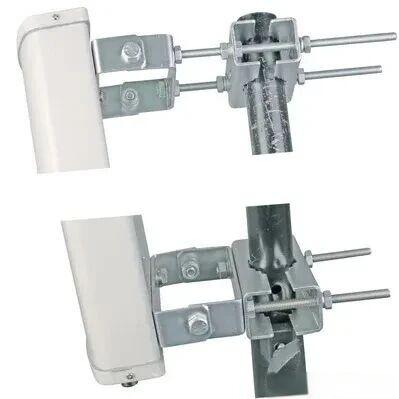

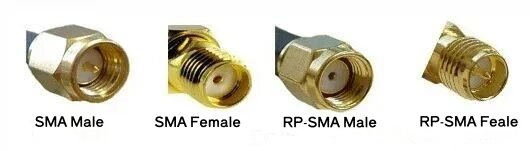

Основная конструкция: состоит из излучающего элемента (диполь/патч/щель), металлического отражателя, защитного колпака (стекловолокно/пластик), разъемов (тип N/SMA/TNC и т. д.) и регулируемых монтажных кронштейнов.

Ключевые характеристики: поддержка горизонтальной, вертикальной или двойной поляризации, совместимость с основными диапазонами Wi-Fi, такими как 2,4 ГГц, 5 ГГц и 6 ГГц. Установка разделена на внутреннюю и наружную установку.

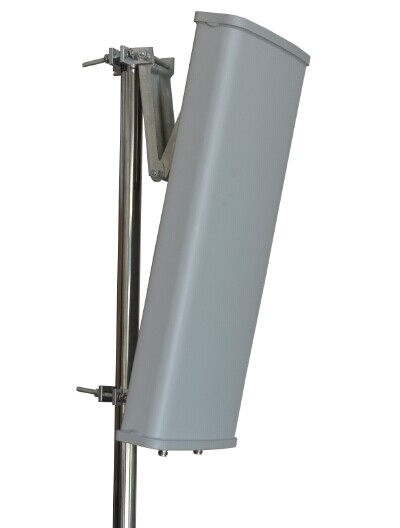

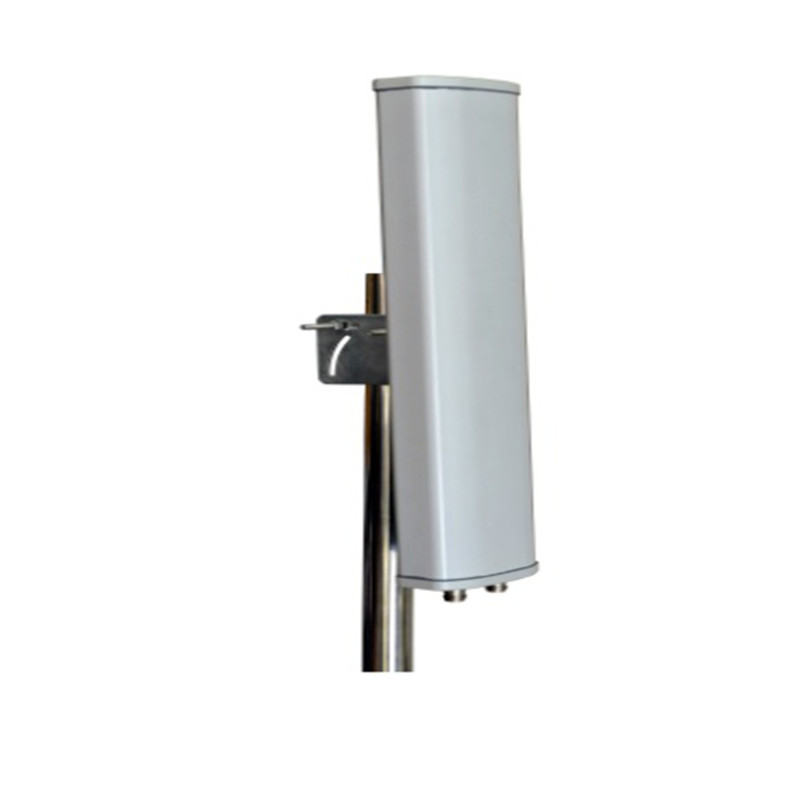

2. Секторная антенна

Определение: полунаправленная антенна, фокусирующаяся на определенном секторе дуги, обычно охватывающая угол 60°-180°, обеспечивающая широкую зону покрытия. Большие площади можно покрыть, не требуя слишком большого количества антенн.

Основные характеристики: он в основном используется на открытом воздухе и может обеспечить полное покрытие на 360 ° за счет комбинации нескольких антенн. Распространен на сотовых станциях, в крупных общественных зонах Wi-Fi.

二、Контраст основных различий

III. Их соответствующие преимущества и применимые сценарии

1. Панельная антенна

●Основное преимущество

◆Высокий коэффициент усиления + узкий луч, выдающаяся возможность передачи на большие расстояния, высокая стабильность сигнала в условиях препятствий;

◆Компактный размер, установка в помещении и на открытом воздухе не требует резких движений, подходит для красивых сцен;

◆Широкая частотная совместимость, простая установка, контролируемая стоимость и высокая экономичность.

●Типичное применение

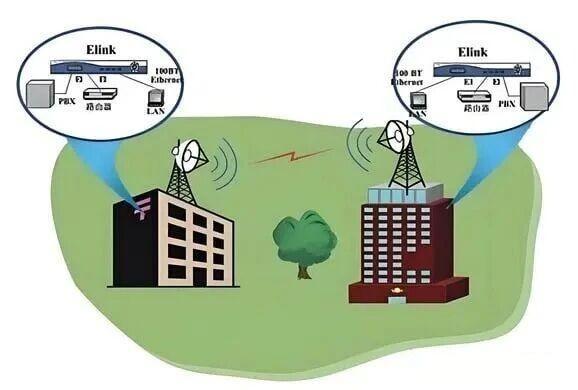

◆Беспроводная связь «точка-точка»: например, беспроводное соединение между двумя зданиями и удаленными частями кампуса и базовой сетью (вместо физического кабеля);

◆Требования к направленному покрытию: повышение точности сигнала в помещении, дома, мониторинг передачи сигнала в определенных направлениях на открытом воздухе (например, на перекрестках и углах растений);

◆Среда с высоким уровнем помех: в густонаселенных городских районах и в сценариях сосуществования нескольких устройств сфокусированный луч позволяет избежать помех.

2. Секторная антенна

●Основное преимущество

◆Широкий охват сектора, одна антенна может покрыть большую территорию, сократить количество развертываний;

◆Гибкая модульная комбинация, размещение нескольких антенн позволяет обеспечить полное покрытие на 360 °, высокую масштабируемость;

◆Он адаптируется к доступу с нескольких устройств и подходит для глобальных сценариев с высокой плотностью пользователей.

●Типичное применение

◆Обширное покрытие на открытом воздухе: развертывание Wi-Fi в парках, парках и на крупных площадках для активного отдыха;

◆Общественные точки доступа Wi-Fi: аэропорты, торговые центры, центры городов и другие районы, требующие обширного покрытия сигнала;

◆Сотовые сети и соединения «точка-многоточка»: сценарии, в которых сигналы базовой станции распределяются и несколько зданий подключены к центральной сети (например, пригородная сеть с несколькими деревнями).

IV. Ключевые факторы принятия решения при выборе типа

●Требования к покрытию: выберите панельную антенну для точного покрытия на большом расстоянии и выберите секторную антенну для покрытия большой площади;

● Требования к усилению: высокое усиление требуется для передачи на большие расстояния (например, более 1 км), предпочтительна панельная антенна; Широкое покрытие на средние и короткие расстояния, достаточно секторной антенны;

●Характеристики окружающей среды: выберите панельную антенну (сильная защита от помех) в городских зонах с высокими помехами и выберите секторную антенну в сельской/пригородной зоне без препятствий;

● Условия установки: выберите панельную антенну с ограниченным пространством и вниманием к красоте; места для установки (например, башни и крыши) достаточно, чтобы обеспечить заметный внешний вид, и выбрана секторная антенна;

●Стоимость и сложность: выберите панельную антенну для простого развертывания при ограниченном бюджете; Высокая стоимость и сложная установка приемлемы для крупных развертываний, а секторные антенны являются дополнительными.

Подвести итоги

Панельная антенна является представителем «точности и эффективности», которая подходит для двухточечного , направленного покрытия и сценариев с высокими помехами ; Секторная антенна является предпочтительным выбором «широкой гибкости», которая подходит для развертывания большой площади на открытом воздухе и доступа к нескольким устройствам. Основой выбора является соответствие покрытия, расстояния передачи, внешних помех и условий установки. Оптимальная производительность беспроводной сети может быть достигнута только путем объединения фактических требований.
