ГЛ-DY2327S6517
Asialeren
8517710000
50 шт.
принял
10000ПК/день
| Количество: | |
|---|---|
Электрические характеристики | |
Диапазон частот - МГц | 2300-2700 |
поляризация | ±45° |
КСВН | ≤1,5 |
Усиление-дБи | 17 |
Ширина горизонтального луча | 65° |
Ширина вертикального луча | 7,5° |
Соотношение фронт-тыл, дБ | ≥25 |
Изоляция между портами, дБ | ≥28 |
Входное сопротивление-Ом | 50 |
Максимальная входная мощность, Вт | 100 |
Молниезащита | Земля постоянного тока |
Механические характеристики | |
Тип входного разъема | 2xН-К |
Место разъема | Нижний |
Размеры -мм | 950×128×56 |
Размер упаковки -мм | 1050×230×160 |
Вес антенны, кг | 3.2 |
Материал обтекателя | ПВХ |
Цвет обтекателя | Серый |
Механический наклон | 0~12° |
Рабочая температура | от -40°С до +65°С |
Номинальная скорость ветра, м/с | 60 |
Монтажное оборудование -мм | ￠35～￠75 |
Сравнение дифференциации
| Сравнительные размеры | ГЛ-DY2327S6517 | ГЛ-DY7027S6512 |
| Частотный диапазон | 2300–2700 МГц | 698–960 МГц, 1710–2700 МГц |
| Прирост | 17 дби | 10-12 дБи |
| Размеры (мм) | 950×128×56 | 700×325×145 |
| Вес антенны (кг) | 3.2 | 7.5 |
Введение продукта
●Широкий частотный диапазон и высокое усиление : работает на частоте 2300–2700 МГц с усилением 17 дБи, идеально подходит для систем 4G/LTE и секторного покрытия.
● Надежность : низкий КСВ (<1,5), высокая изоляция портов (28 дБ) и соотношение фронт/тыл (25 дБ) для стабильной передачи сигнала.
● Прочная конструкция : обтекатель из ПВХ, молниезащита постоянного тока и компактная конструкция (950x128x56 мм) обеспечивают надежность в суровых условиях (от -40°C до +65°C).

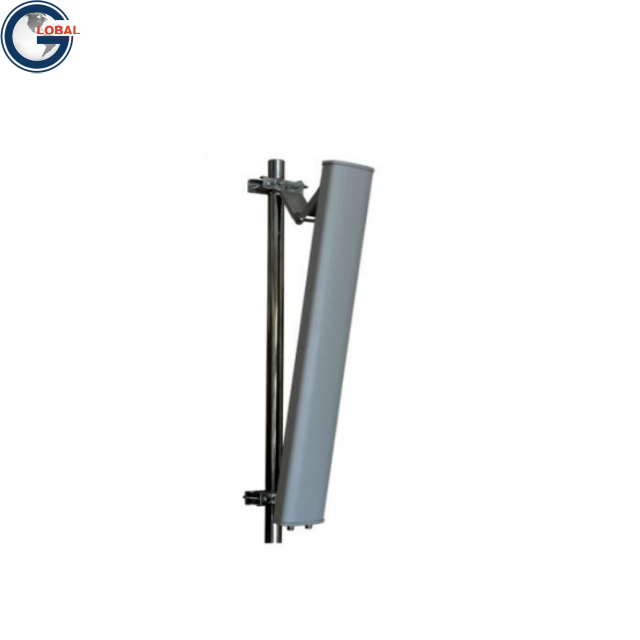

● Простая установка : разъемы 2xN-K для нижнего монтажа, механическая регулировка наклона (0–12°) и совместимость с монтажным оборудованием диаметром 35–75 мм.
● Высокая мощность : поддерживает входную мощность до 100 Вт и выдерживает скорость ветра до 60 м/с, обеспечивая долговечность на открытом воздухе.
Сценарии применения
Развертывание базовой станции 5G/NR: совместимо с диапазонами частот n41/n258, подходит для отраслевого покрытия в густонаселенных городских районах.
Фиксированный беспроводной доступ FWA: служит приемной антенной терминала, обеспечивая узконаправленную связь.
Промышленный центр Интернета вещей: транспортировка данных для удаленного оборудования на заводах и в горнодобывающих предприятиях.
Система SCADA для ветроэнергетики и электроэнергетики: устойчивость к низким температурам и конструкция молниезащиты адаптируются к энергетической инфраструктуре.
Часто задаваемые вопросы
Вопрос: Поддерживает ли он сети 5G?
О: Совместим с диапазоном частот 2300–2700 МГц (включая диапазоны 5G, такие как n41/n258) и требует использования с оборудованием 5G RRU.
Вопрос: Требуется ли заземление?
О: Обязательно! Конструкция заземления постоянного тока и молниезащиты требует подключения к независимой системе заземления (сопротивление заземления ≤ 5 Ом).
Вопрос: Тип входного разъема?
A: Два гнездовых разъема NK (выход снизу) входят в стандартную комплектацию. Требуются фидерные кабели со спецификациями LMR-400 или выше.
Вопрос: Входит ли в комплект установочный комплект?
A: Поддерживает цилиндрические опоры Ø35–75 мм (комплект монтажного кронштейна, модель: MT-HK75, требуется отдельно).
Вопрос: Каков вес и размеры антенны?
A: 950×128×56 мм/3,2 кг, размеры транспортировочной упаковки: 1050×230×160 мм.
Вопрос: Что означает КСВН ≤ 1,5?
A: Коэффициент стоячей волны по напряжению ≤ 1,5 указывает на отличное согласование импедансов между антенной и фидером (50 Ом) с обратными потерями энергии менее 4%.
