О магнитной антенне

Определение магнитной антенны

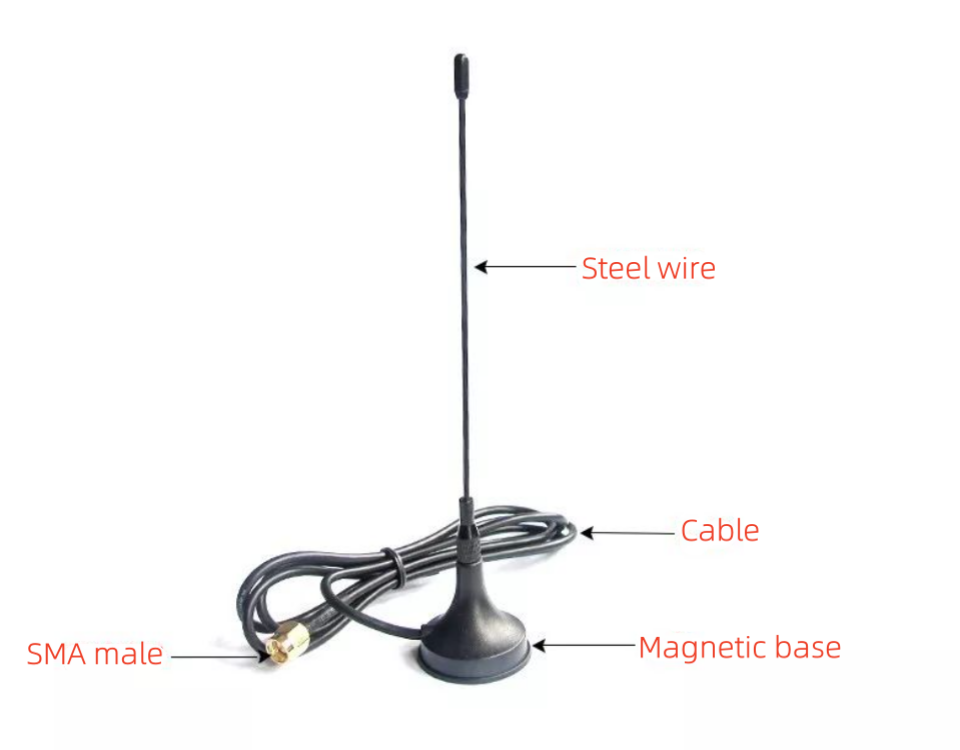

Магнитная антенна представляет собой антенну, которая крепится к металлической поверхности посредством магнитного основания. Он часто используется в устройствах мобильной связи, таких как автомобильные радиоприемники и портативные рации. (Как показано ниже)

Антенный излучатель : материалы включают нержавеющую сталь, чистую медь, сплав с эффектом памяти и т. д., форма обычно имеет форму хлыста или стержня. Антенный излучатель на присоске на самом деле представляет собой монопольную (штыревую) антенну. Одно плечо симметричного вибратора перпендикулярно идеальной плоскости проводника (земли). Согласно принципу антенны, резонансная частота проволочной антенны равна целому числу, кратному 1/2 длины волны. Согласно зеркальному принципу, на идеальной бесконечной плоскости идеальный минимальный электрический размер антенны на присоске составляет 1/4 длины волны. Если вы хотите увеличить коэффициент усиления, вы можете использовать среднюю индуктивность и увеличить длину излучателя антенны (целое число, кратное 1/4 длины волны).

Магнитное основание : сильная магнитная присоска содержит сильный магнит, который адсорбируется на металлической поверхности.

Кабель : Кабель для подключения антенны и трансивера.

SMA-папа : распространенные типы интерфейсов включают N-головку, SMA, BNC, TNC, I-PEX и т. д. Среди них распространенными разъемами антенны на присоске являются N-головка, SMA, BNC, TNC и т. д., разделенные на вилку и гнездо. При выборе антенны необходимо купить разъем, соответствующий устройству.

Меры предосторожности при использовании магнитной антенны

Электрические характеристики антенны тесно связаны с окружающей средой, в которой она используется. На резонансную частоту влияет диэлектрическая проницаемость материала вокруг антенны. Его использование и производительность неотделимы от требований среды проектирования, а также среды установки и использования.

1. Антенна расположена в таком положении, где сигнал может хорошо передаваться;

2. Его необходимо соединить с металлическим полом и расположить перпендикулярно полу;

3. Излучатель антенны не может контактировать с окружающим металлом;

4. Его нельзя помещать в закрытый металлический ящик.

Использование магнитной антенны

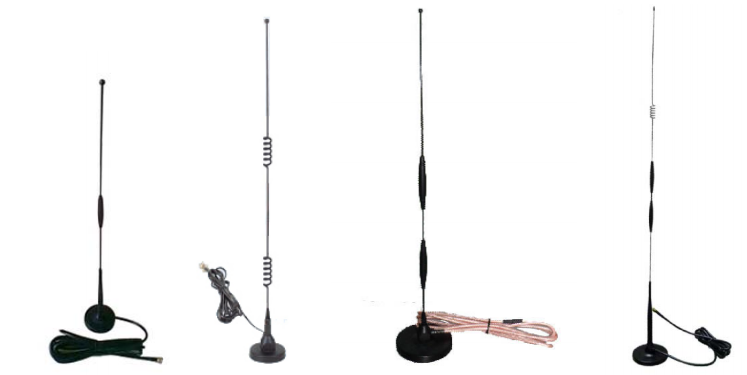

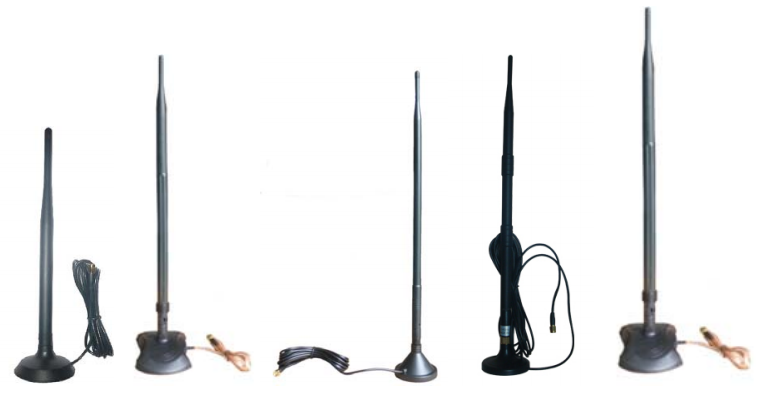

Преимущество магнитной антенны заключается в том, что при правильной установке она может иметь более низкий коэффициент стоячей волны и более высокую эффективность, чем встроенная антенна, и ее не нужно настраивать. По сравнению с антенной с резиновой палочкой, антенна на присоске имеет более высокий коэффициент усиления в той же полосе частот и конструктивном размере, а различные положения установки могут быть выбраны в соответствии с фактическими потребностями использования.

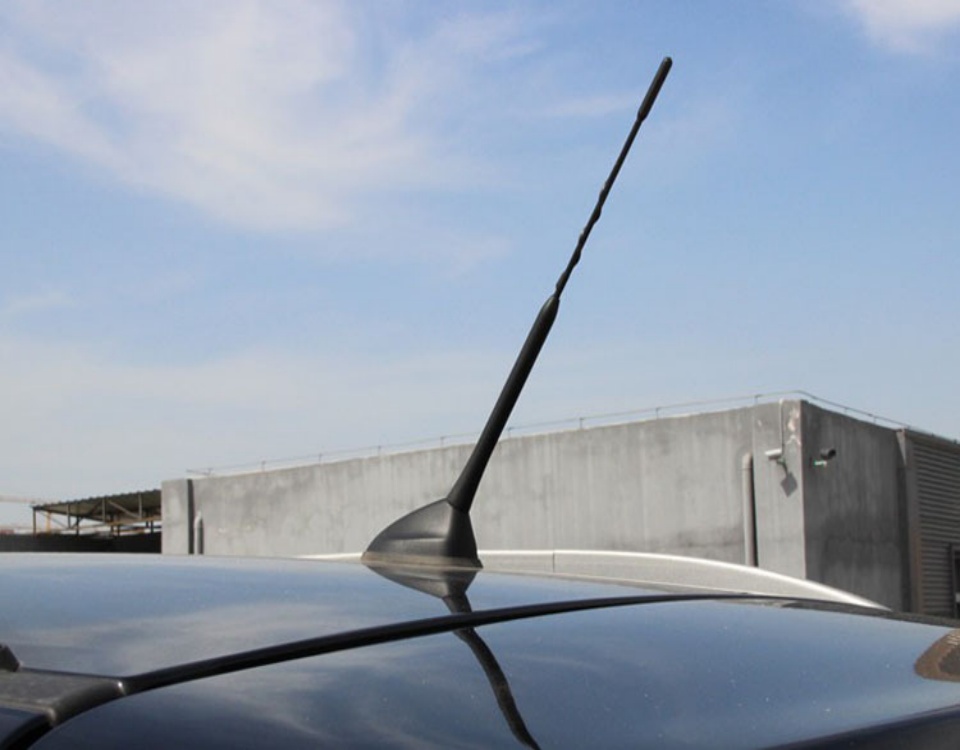

1. Магнитная антенна может использоваться в наружных электрических коробках и устанавливаться на автомобиле. При использовании на открытом воздухе крышку антенны можно выбрать из стекловолокна и других материалов, которые могут быть водонепроницаемыми и ветронепроницаемыми.

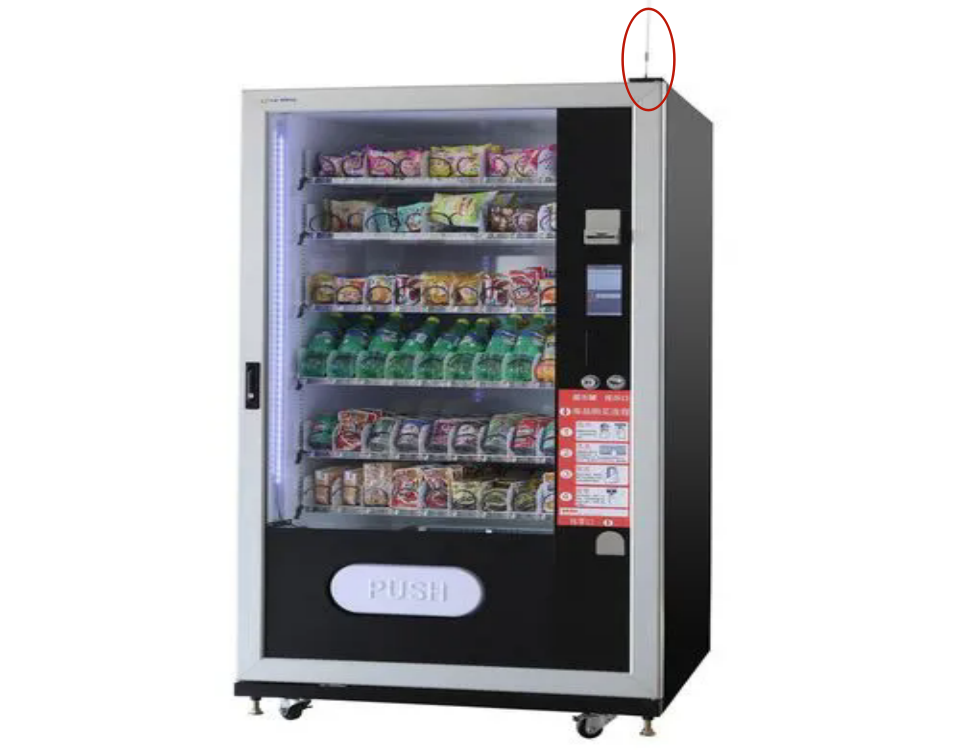

2. Магнитная антенна также может использоваться в торговых автоматах. Основание антенны представляет собой прочную магнитную присоску, которую легко установить и которую нелегко упасть.

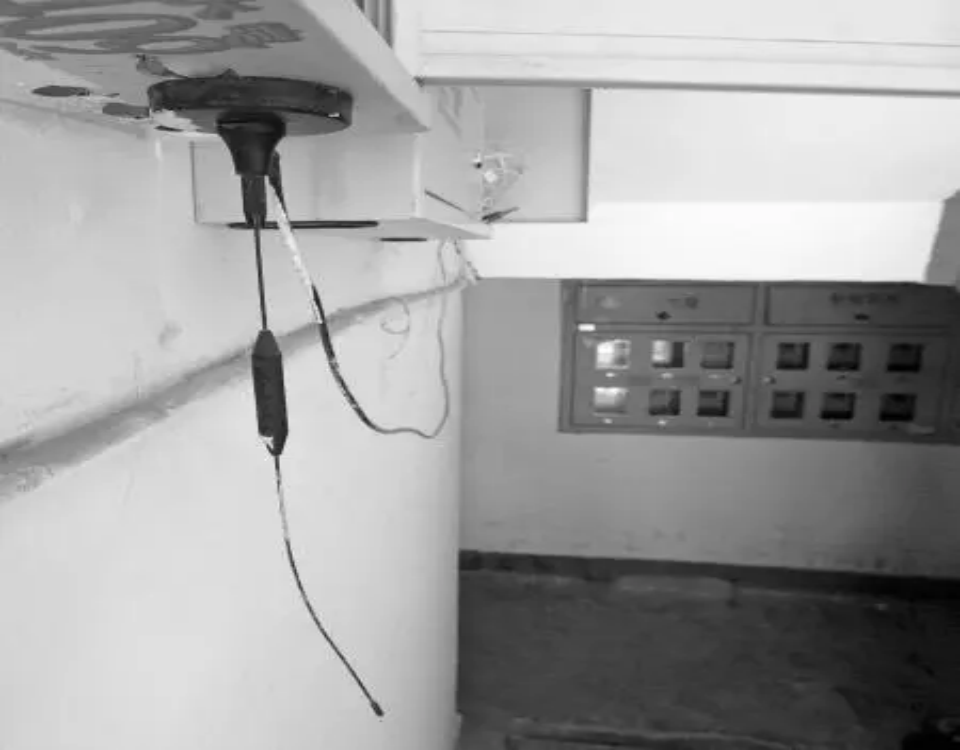

3. Магнитную антенну также можно использовать для считывания показаний беспроводного счетчика. Конструкция антенны легкая, внешний вид красивый.
