PусскийPусский
GL301
Asialeren
8517710000
100 шт.
Принял
10000ПК/день
| Количество: | |
|---|---|
Электрические характеристики | |||
Антенна | |||
Антенна | 1 | Модель антенны | GPS- компас ГЛОНАСС ГАЛИЛЕО |
2 | Номинальная частота | GPS L1: 1575,42±1,023 МГц, L2: 1227±1,023 МГц; L5 : 1176±1,023 МГц Компас B1: 1561±2,046 МГц, B2: 1207±2,046 МГц, B3: 1268±10,23 МГц; ГЛОНАСС L1=1602+0,5625*k(МГц), L2=1246+0,4375*k(МГц) ГАЛИЛЕО E1: 1575.42 | |
3 | Частотный диапазон | 1197–1278/1559–1612 МГц | |
4 | КСВН | ≤2 .0 | |
5 | Осевое соотношение | высота 90 °: ≤3, высота 15 °: ≤5 | |
6 | Прирост | угол возвышения 90°: ≥6, угол возвышения 20°: ≥0 плоскости | |
7 | Мощность спереди назад | ±60° ≥15 дБ | |
8 | Фазовый центр (мм) | <2 | |
9 | Импеданс | 50 Ом | |
10 | поляризация | РХКП | |
ЛНА | 1 | Усиление МШУ | 38±2 дБ |
2 | КСВН | <2 | |
3 | Коэффициент шума | <1,0 | |
4 | Постоянное напряжение | 3,3～12В | |
5 | Текущий | 25～40 мА | |
Введение продукта
Универсальная совместимость

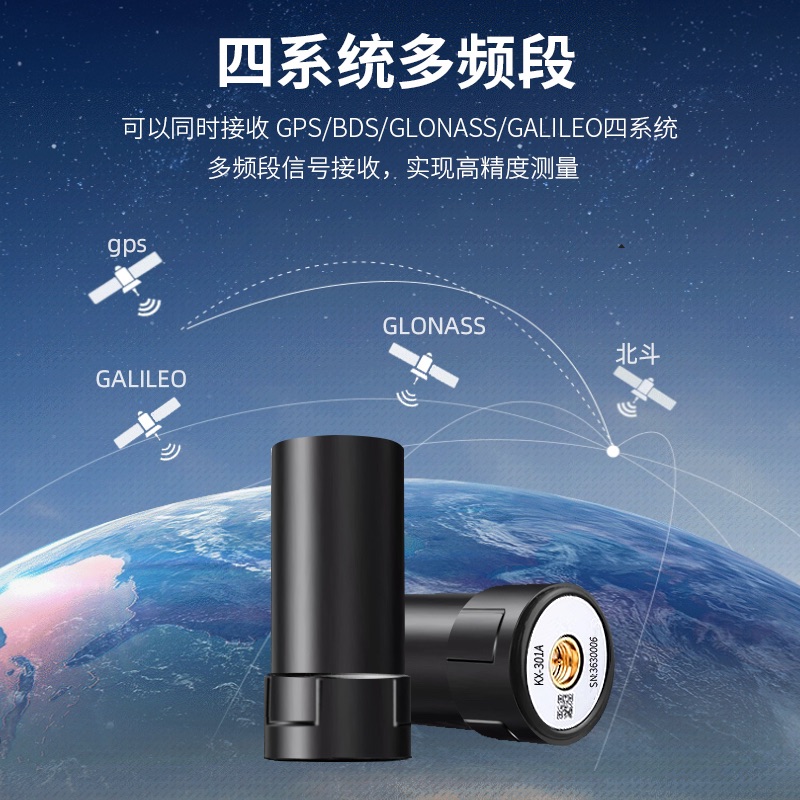

Поддерживает все основные глобальные навигационные системы (GPS L1/L2/L5, ГЛОНАСС, Galileo, Compass B1/B2/B3) в диапазоне частот 1197–1612 МГц, обеспечивая глобальное позиционирование.
Высокочувствительные характеристики
Встроенный малошумящий усилитель (LNA) 38 дБ с коэффициентом шума <1,0 улавливает слабые сигналы в сложных условиях, а стабильность фазового центра <2 мм обеспечивает точность на уровне сантиметра.
Превосходное качество сигнала
КСВ <2,0 и правая круговая поляризация (RHCP) минимизируют потери сигнала. Осевое соотношение ≤3 (при угле возвышения 90°) и соотношение вперед-назад ≥15 дБ подавляют многолучевые помехи.
Надежность и энергоэффективность
Широкий диапазон входного напряжения (3,3–12 В) и низкое потребление тока (25–40 мА) делают его идеальным для полевого оборудования с батарейным питанием, такого как дроны и портативные устройства.
Оптимизированная диаграмма направленности
Высокое усиление (≥6 дБ в зените, ≥0 дБ при угле места 20°) и широкий охват ±60° обеспечивают стабильную работу при различных углах установки и движущихся платформах.
Сценарии применения
Точное земледелие: тракторы с RTK-управлением, требующие многодиапазонной коррекции
Геодезические и картографические работы: базовым станциям необходим стабильный фазовый центр для геодезических работ.
Морская навигация: парусники на открытой воде, требующие покрытия ГЛОНАСС/Galileo.

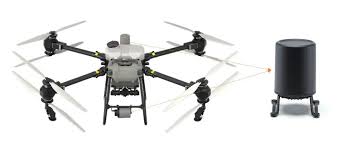

Операции с дронами: БПЛА выполняют исследования LiDAR в городских каньонах.
IoT Trackers: долгосрочный мониторинг активов с низким энергопотреблением
Часто задаваемые вопросы
Вопрос: Поддерживает ли эта антенна современные сигналы GPS L5?
О: Да, он полностью поддерживает GPS L5 (1176±1,023 МГц) для приложений с высокой точностью.
Вопрос: Какой источник питания требуется?
О: Он работает при напряжении 3,3–12 В постоянного тока и потребляемом токе всего 25–40 мА.
Вопрос: Встроенный ли LNA в антенну?
О: Да, он включает в себя МШУ с усилением 38 дБ и коэффициентом шума <1,0.
Вопрос: Можно ли использовать его для компаса?
О: Конечно, он поддерживает частоты Compass B1/B2/B3 (1561/1207/1268 МГц).
Вопрос: Что такое стабильность фазового центра?
A: Критически важно для съемки – поддерживается смещение фазового центра <2 мм.
Вопрос: Как он работает в условиях низкой высоты?
A: Поддерживает усиление ≥0 дБ при угле подъема 20° и осевое соотношение ≤5 при угле наклона 15°.
Вопрос: Подходит ли он для мобильной установки?
О: Да, диаграмма направленности ±60° идеальна для транспортных средств/судов.
Вопрос: Какой тип разъема он использует?
A: Стандартное сопротивление 50 Ом.
