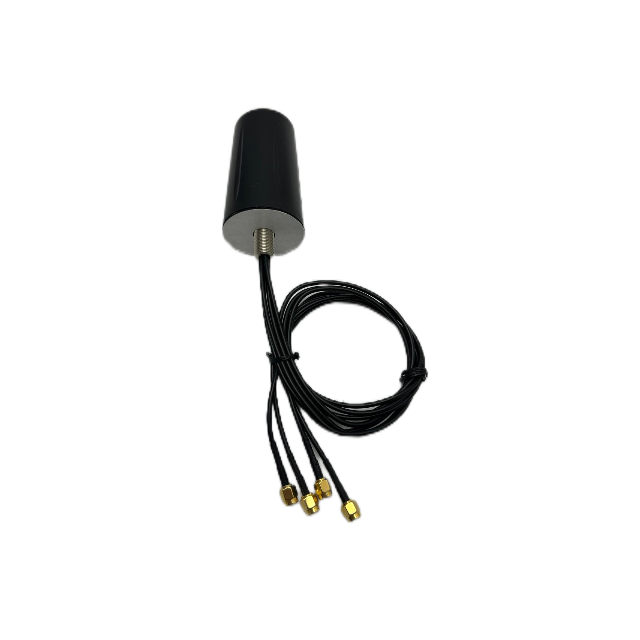

Многодиапазонный разъем SMA с высоким коэффициентом усиления, комбинированная антенна 4 в 1 GL009C-4

Введение продукта

1. Многодиапазонная совместимость: GL009C-4 представляет собой комбинированную антенну, которая охватывает несколько диапазонов частот, включая GNSS (L1: 1559–1609, L5: 1166–1187), LTE (796–960/1710–2700) и WIFI (2400–2483,5 МГц). Эта многодиапазонная функциональность делает его пригодным для широкого спектра приложений, обеспечивая бесперебойную связь между различными беспроводными системами.

2. Низкий КСВ: при КСВН ≤1,5 ​​для GNSS и ≤2,0 для диапазонов LTE и WIFI антенна обеспечивает эффективную передачу мощности. Низкий КСВН уменьшает отражение сигнала, что имеет решающее значение для поддержания стабильного соединения и надежной передачи сигнала во всех поддерживаемых диапазонах частот.

3. Достойное усиление: обеспечивает усиление 2,0 дБи (Зенит) для GNSS и 2,0–3,0 дБи для диапазонов LTE и WIFI. Это усиление помогает усилить слабые сигналы, улучшая общую производительность систем беспроводной связи, с которыми он интегрирован.

4. Надежная защита и долговечность: антенна имеет степень защиты IP65–IP67 (за исключением кабельной розетки), поэтому она выдерживает попадание пыли и воды. Кроме того, он может выдерживать вибрации частотой от 10 до 55 МГц с амплитудой 1,5 мм в течение 2 часов, что делает его пригодным для использования в суровых условиях.

5. Удобная установка и подключение: GL009C-4 поставляется с 4 кабелями RG174 длиной 1 м и 4 разъемами SMA, что упрощает подключение к различным устройствам. Метод винтовой установки обеспечивает стабильный и безопасный вариант крепления для различных установок.

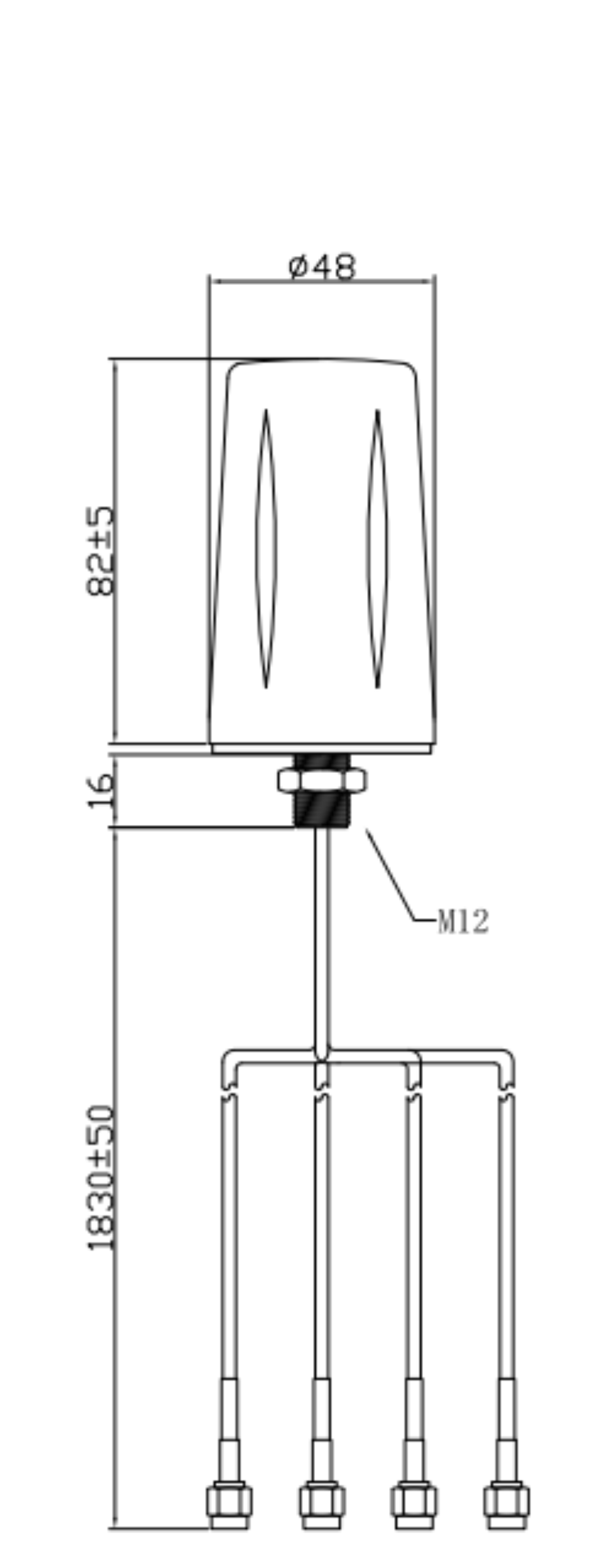

Габаритный чертеж

Сценарии применения

• Транспортные средства : GPS-слежение и передача данных в реальном времени для автопарков.

• Дроны : надежное позиционирование GNSS и подключение LTE для аэрофотосъемки.

• Промышленный Интернет вещей : сенсорные сети на заводах или удаленных объектах, требующие двойного резервного копирования LTE.

• Наружные маршрутизаторы : расширенное покрытие Wi-Fi и LTE для автономных систем связи.

Часто задаваемые вопросы

Вопрос: Совместима ли эта антенна с сетями 4G?
О: Да, он поддерживает диапазоны LTE 796–960 МГц и 1710–2700 МГц для глобального подключения 4G.

Вопрос: Может ли он выдержать сильный дождь?
О: Степень защиты IP65-IP67 обеспечивает защиту от пыли и водяных струй, но кабельный вывод не предусмотрен.

Вопрос: Какие устройства используют разъемы SMA?
О: Часто встречается в маршрутизаторах, модемах и GPS-трекерах. Включает 4 штекерных разъема SMA для гибкой проводки.

Вопрос: Требуется ли внешний источник питания?
О: Нет — он работает от напряжения 2,2–5 В постоянного тока с низким потреблением тока (5–15 мА).

Вопрос: Регулируется ли усиление GNSS LNA?
О: Нет, усиление LNA фиксировано на уровне 28±2 дБ для оптимального усиления сигнала.

Вопрос: Как установить антенну?
О: Используйте механизм винтового крепления на плоских поверхностях (например, на крыше автомобиля или панелях оборудования).

Вопрос: Какова длина кабеля?
О: В комплект входят кабели RG174 длиной 1 метр для удобной прокладки.

Вопрос: Поддерживает ли он сети 5G?
О: Нет, он предназначен для приложений LTE, GNSS и WiFi (2,4 ГГц).
