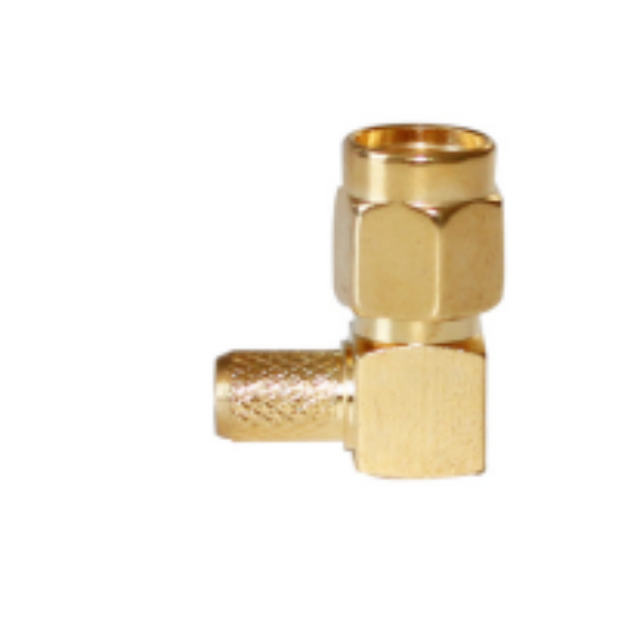

GL-SMAC1
Asialeren
8517710000
100 шт.
Принял
10000ПК/день
| Количество: | |
|---|---|
Диапазон частот (ГГц) | 11 |
Импеданс (Ом) | 50 |
КСВН | 1.15 |
Испытательное напряжение (макс.) | 2500 В |
ПИМ(3 -й порядок) | ≤-160 дБн при 2 x 20 Вт |
Циклы спаривания | ≥ 500 |
Крутящий момент муфты | Макс. 1,7 Нм |
Рекомендуемый момент затяжки муфты | 0,7-1,1 Нм |
Температурный диапазон | -55℃-+155℃ |
Внешний контакт | Латунное покрытие CuSnZn |
Контакт Центра | Латунное Ag покрытие |
Кабельная группа | Н/Д |
P латирование | C uSnZn |
Длина (мм) | Ф 7,8*17,1*13,5 |
Введение продукта
1. Стандартное сопротивление 50 Ом, соответствующее требованиям передачи сигнала основных радиочастотных систем.
2. Поддержка высокочастотной передачи от постоянного тока до 18 ГГц, с полужестким кабелем производительность более стабильна, низкая потеря сигнала.
3. Миниатюрный дизайн экономит место для установки.
4. Минимальное межцентровое расстояние между соседними интерфейсами относительно невелико, что обеспечивает высокую плотность интеграции и увеличивает количество портов устройств.
5. Он имеет никелированный латунный корпус, легкий и прочный.
Сценарии применения
1. Оборудование связи 5G: применимо к радиочастотным модулям базовых станций 5G, внешним устройствам миллиметрового диапазона и микроволновым транспортным устройствам.
2. Контрольно-измерительные приборы: совместимы с анализаторами спектра, анализаторами цепей, многоканальными генераторами сигналов и другим оборудованием.
3. Аэрокосмическая область: используется для терминалов спутниковой связи, радиолокационных систем и оборудования электронного противодействия.
4. Промышленный Интернет вещей. Его можно использовать для высокочастотных датчиков, RFID-систем и промышленных беспроводных шлюзов.
Часто задаваемые вопросы
Вопрос: Каково сопротивление этого радиочастотного разъема SMA?
О: Он имеет стандартное сопротивление 50 Ом, идеально подходящее для основных радиочастотных систем.
Вопрос: Какова максимальная рабочая частота разъема?
О: Он поддерживает частоту до 18 ГГц при использовании полужестких кабелей, что соответствует требованиям к высокой частоте.
Вопрос: Сколько раз этот разъем можно соединять и разъединять?
О: Он поддерживает ≥500 циклов сопряжения, обеспечивая долгосрочное надежное использование в сценариях с частыми подключениями.
Вопрос: Каков диапазон рабочих температур этого разъема SMA?
Ответ: Он стабильно работает при температуре от -55°C до +155°C и подходит для суровых условий окружающей среды.
Вопрос: Какое максимальное испытательное напряжение может выдержать этот разъем?
О: Он может выдерживать испытательное напряжение до 2500 В, что соответствует требованиям безопасности и изоляции.
