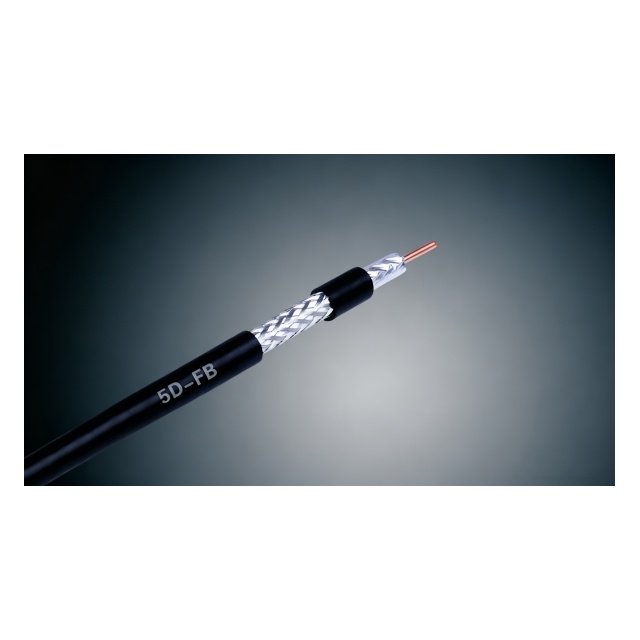

Коаксиальный кабель высокой мощности 50 Ом, 2,6 кВт
Коаксиальный кабель GL5DFB (50 ± 2 Ом) имеет внутренний проводник толщиной 1,8 мм, двойную алюминиевую фольгу 20*0,06 мм, поддерживает частоту 21 ГГц, КСВ <1,2/<1,3, рабочую температуру -40 ~ +85 ℃ и пиковую мощность 2,6 кВт для радиочастотной передачи с низкими потерями.
Конструкция кабеля 1. Внутренний проводник, плакированный медью, алюминий или неизолированная медь Φ1,8±0,02 мм 2. Изоляционный пенопласт FPE диаметром 5,0±0,1 мм 3. Внешний проводник двойной ai Foi1 (20*0,06 мм) диаметром 5,2±0,1 мм 4. Оплетка из луженой медной проволоки из сплава Al-Mg диаметром 5,6±0,1 мм 5. Оболочка из ПВХ или полиэтилена Φ7,5±0,1 мм Механические характеристики и электрические параметры Импеданс 50±2 Ом Емкость 84±2PF/M Скорость 80% Пиковая мощность 2,6 кВт Сопротивление постоянного тока внутреннего проводника ≥10,53 Ом/1000 м Сопротивление постоянного тока внешнего проводника ≥16,76 Ом/1000 м Частота среза 21 ГГц Рабочая температура (℃) -40~+85℃ КСВ постоянного тока~3ГГц <1,2 3~6ГГц <1,3
Конструкция кабеля 1. Внутренний проводник, плакированный медью, алюминий или неизолированная медь Φ1,8±0,02 мм 2. Изоляционный пенопласт FPE диаметром 5,0±0,1 мм 3. Внешний проводник двойной ai Foi1 (20*0,06 мм) диаметром 5,2±0,1 мм 4. Оплетка из луженой медной проволоки из сплава Al-Mg диаметром 5,6±0,1 мм 5. Оболочка из ПВХ или полиэтилена Φ7,5±0,1 мм Механические характеристики и электрические параметры Импеданс 50±2 Ом Емкость 84±2PF/M Скорость 80% Пиковая мощность 2,6 кВт Сопротивление постоянного тока внутреннего проводника ≥10,53 Ом/1000 м Сопротивление постоянного тока внешнего проводника ≥16,76 Ом/1000 м Частота среза 21 ГГц Рабочая температура (℃) -40~+85℃ КСВ постоянного тока~3ГГц <1,2 3~6ГГц <1,3
