Как работает антенна Яги

Антенна Яги остается одной из наиболее эффективных и широко распространенных направленных антенн в современной беспроводной связи. Его простая механическая конструкция в сочетании с высоким прямым усилением и отличным подавлением шума делает его предпочтительным выбором для требовательных линий связи на большие расстояния. Независимо от того, развертываете ли вы внешний антенный мост WLAN в зданиях, улучшаете связь в сельской местности, повышаете производительность УВЧ/ОВЧ или оптимизируете передачу данных Интернета вещей, конструкция Yagi предлагает надежное и научно проверенное решение.

Поскольку беспроводным сетям все чаще требуется стабильное, целенаправленное и помехоустойчивое покрытие, понимание того, как работает антенна Yagi и почему инженеры полагаются на нее, стало более важным, чем когда-либо. В следующем руководстве описаны основные принципы, преимущества, внутренняя структура, практические применения и передовые методы установки, которые помогут вам максимизировать производительность в любой внешней среде.

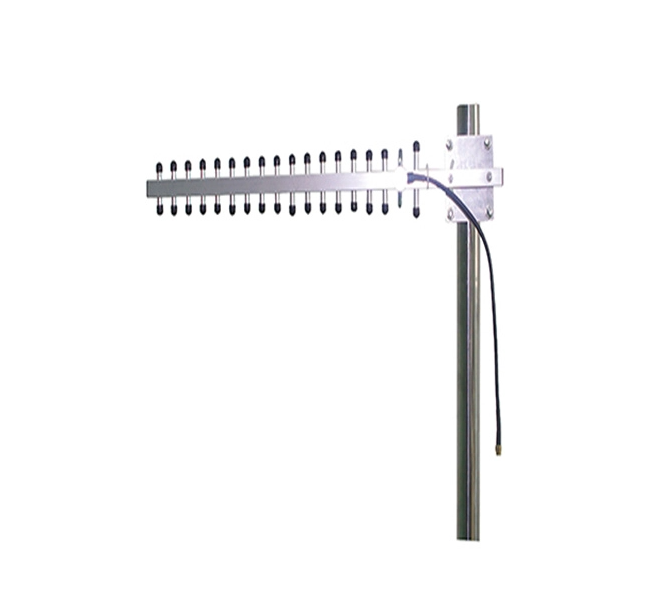

Что такое антенна Яги?

Антенна Яги , также называемая антенной Яги-Уда, представляет собой направленную антенну, в которой используются несколько металлических стержней, расположенных по прямой линии. Эти стержни взаимодействуют, фокусируя радиоволны в один сильный луч. Благодаря этому антенна Яги может достигать большего расстояния, чем дипольные или всенаправленные антенны того же размера.

Инженеры часто выбирают антенны Yagi для:

• Наружная антенна WLAN дальнего действия

• Системы УКВ и УВЧ

• FM-радио

• Экстренная связь

• Интернет вещей и телеметрия

• Настройки интернета в сельской местности



Почему антенны Яги так популярны

Антенна Яги сочетает в себе удивительные характеристики в простой конструкции. Ниже приводится обзор того, почему люди в радиочастотной инженерии так часто полагаются на него.

Ключевые преимущества антенн Яги

Направленное поведение антенны Yagi делает ее идеальной для установки наружной антенны WLAN, где вам необходима стабильная связь «точка-точка» на большом расстоянии.

Основные элементы внутри антенны Яги

Антенна Яги работает, потому что каждый металлический стержень играет определенную роль.
Эти стержни, называемые «элементами», определяют, как распространяются радиоволны и насколько сильным становится конечный луч.

1. Приводной элемент

Это единственный элемент, подключенный к питающей линии.

• Обычно полуволновой диполь.

• Может быть сложенным диполем для более широкой полосы пропускания.

• Преобразует электрическую энергию в электромагнитные волны

• Также принимает сигналы, поступающие с воздуха.

Когда люди говорят о «питании антенны Яги», они на самом деле имеют в виду питание этого управляемого элемента.

2. Отражатель

Отражатель расположен позади ведомого элемента.

• Немного длиннее диполя

• Направляет энергию вперед

• Уменьшает обратное излучение

• Улучшает соотношение передней и задней частей

Именно такое отражающее поведение является причиной того, что антенна Yagi создает сильный прямой луч, идеально подходящий для внешних антенн WLAN, которым требуется четкое направление.

3. Директора

Директора размещены перед ведомым элементом.

• Каждый из них короче диполя.

• Они тянут электромагнитную энергию вперед.

• Добавьте больше прибыли, увеличив количество директоров

Больше директоров = меньшая ширина луча + более высокий коэффициент усиления.
Вот почему длинные антенны Яги выглядят как копья со множеством коротких стержней, направленных в одном направлении.

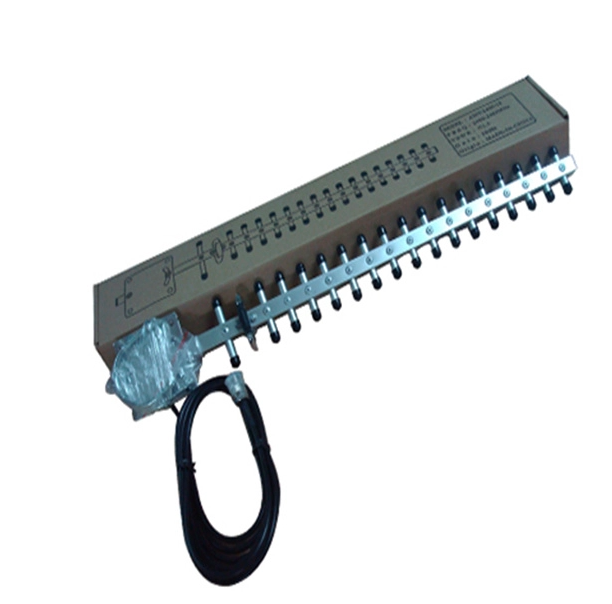

Как работает антенна Яги

Антенна Яги снаружи может выглядеть простой — всего лишь ряд металлических стержней, — но внутри происходит множество умных физических процессов.
Его производительность обусловлена ​​взаимной связью — явлением, при котором каждый элемент влияет на другие посредством электромагнитного взаимодействия. Это взаимодействие формирует сигнал, поэтому антенна отправляет или принимает энергию в одном сильном направлении. Вот почему инженеры часто выбирают Yagi для систем наружной антенны WLAN на большие расстояния, где вам необходимы стабильные и целенаправленные соединения.

Когда радиоволны достигают ведомого элемента, элемент начинает излучать энергию на основе частоты, исходящей от передатчика. Но уникальность Яги заключается в том, как рефлектор и направляющие реагируют на эту энергию. Эти окружающие элементы не подключаются к линии питания; вместо этого они улавливают наведенные токи от ведомого элемента. Поскольку каждый стержень имеет немного разную длину, он и резонирует по-разному. Эти небольшие различия заставляют волны смещать фазу — либо отставать, либо двигаться немного вперед.

Вот расширенная цепная реакция, которая объясняет, как антенна Яги формирует мощный луч:

• Передатчик подает радиочастотную мощность в управляемый элемент, который начинает излучать во всех направлениях, как обычный диполь.

• Отражатель, расположенный позади ведомого элемента, улавливает часть этой энергии, слегка задерживает ее и повторно излучает вперед. Это создает конструктивные помехи в прямом направлении и подавляет сигнал за антенной.

• Директора, которые расположены впереди, резонируют на несколько более высокой частоте и вытягивают энергию вперед, создавая токи, которые излучаются немного раньше, чем ведомый элемент.

• Когда сигнал взаимодействует с несколькими направляющими, передний лепесток становится уже, более сфокусированным и сильным.

• Конечным результатом является чистый луч с высоким коэффициентом усиления, который распространяется намного дальше, чем энергия простого диполя.

Весь этот процесс — перемещение отражателя, вытягивание направляющих и подача энергии на приводной элемент — создает классическую диаграмму направленности, которой известна антенна Яги. В реальных установках, особенно при установке наружной антенны WLAN между зданиями или на открытой местности, такое направленное усиление означает лучшую стабильность, меньший уровень шума и более надежную связь на больших расстояниях.

Антенна Яги против других распространенных антенн

Антенна Яги представляет собой компромисс между стоимостью, производительностью и простотой установки.

Реальное применение антенн Яги

1. Наружные антенные системы WLAN

Многие крупные объекты недвижимости — фермы, промышленные парки, мастерские и удаленные здания — страдают от слабого Wi-Fi, поскольку точки доступа расположены далеко друг от друга. Антенна Yagi решает эту проблему, направляя концентрированный луч на другой конец сетевого соединения. Поскольку сигнал не рассеивается, как всенаправленная антенна, помехи падают, а стабильность соединения улучшается. Вот почему установщики часто выбирают Yagi для антенных мостов наружной WLAN на большие расстояния, особенно когда деревья, стены или площадки с оборудованием блокируют большинство обычных сигналов Wi-Fi.

2. Телевещание

Дома в сельской или горной местности часто имеют проблемы со слабым приемом телевидения, поскольку телевышки расположены за много миль от них. Узкий передний луч антенны Яги действует как прожектор, улавливая слабые сигналы, которые обычно затухают. Этот целенаправленный датчик помогает старым аналоговым вещателям и современным цифровым телевизионным системам достигать более четкого изображения и меньшего количества пропусков сигнала. Даже легкие установки на крыше выигрывают от конструкции Yagi, поскольку она сохраняет сильный прием, несмотря на ветер или изменения погоды.

3. Любительское радио

Операторам радиолюбителей нравится контроль и дальность действия, которые обеспечивают антенны Yagi. Независимо от того, работают ли они на ОВЧ, УВЧ или специализированных диапазонах, Yagi позволяет им передавать сигналы гораздо дальше, используя ту же мощность передатчика. Направленный луч снижает фоновый шум и помогает операторам устанавливать надежные контакты во время соревнований, учений по чрезвычайным ситуациям и DX-связи на большие расстояния. Многие радиолюбители даже вращают свои антенны Яги, чтобы отслеживать сигналы за горизонтом.

4. Чрезвычайная и военная связь

Когда связь просто не может выйти из строя, надежная работа антенны Яги становится неоценимой. Полевые группы используют их для установления прямой связи во время стихийных бедствий, позволяя командным подразделениям оставаться на связи даже в случае обрушения вышек сотовой связи. Военные также полагаются на системы Yagi, поскольку они преодолевают помехи, поддерживают безопасную направленную связь и стабильно работают в суровых погодных условиях или нестабильных условиях.

5. Интернет вещей и сенсорные сети

Маломощным устройствам IoT иногда необходимо отправлять данные на большие расстояния, например, датчикам окружающей среды, расположенным в лесах, станциям сельскохозяйственного мониторинга или счетчикам коммунальных услуг вдоль удаленной инфраструктуры. Яги увеличивает дальность действия этих небольших передатчиков, направляя сигнал в одном направлении. Такая эффективность помогает продлить срок службы батареи и обеспечивает надежную передачу данных там, где ненаправленные антенны могут оказаться неэффективными.

Как установить антенну Яги для лучшего сигнала

Цельтесь правильно

Яги не угадывает, где находится ваш источник сигнала — он ожидает, что вы укажете на него. Монтажникам обычно требуется время, чтобы направить направляющие к целевому местоположению, будь то точка доступа Wi-Fi, базовая станция сотовой связи или удаленная вышка вещания. Небольшие изменения могут существенно повлиять на усиление, особенно для каналов наружной антенны WLAN, охватывающих несколько сотен метров и более.

Держите это высоко

Высота уменьшает препятствия, такие как здания, посевы, деревья и даже припаркованные транспортные средства. Чем яснее путь, тем прочнее связь. Установка антенны Яги на высокой мачте или крыше помогает лучу распространяться дальше, не отскакивая от земли или близлежащих построек.

Используйте качественный коаксиальный кабель

Сигналы ослабевают при прохождении по кабелю. Коаксиальный кабель с низкими потерями сохраняет преимущество антенны с высоким коэффициентом усиления и обеспечивает стабильность вашей наружной антенной системы WLAN. Монтажники часто выбирают более толстые коаксиальные кабели или более короткие кабели, чтобы производительность Yagi не терялась впустую еще до того, как сигнал достигнет оборудования.

Избегайте металлических препятствий

Металлические навесы, заборы, кондиционеры или стальные балки могут искажать диаграмму направленности антенны. Когда антенна «яги» расположена слишком близко к проводящим поверхностям, луч распространяется непредсказуемо или теряет силу. Сохранение зазора в несколько футов помогает поддерживать заданное усиление вперед.

Всепогодное все

Дождь и влага не кажутся вредными, но они могут постепенно расстраивать разъемы и влиять на импеданс на высоких частотах. Обертывание открытых соединений, герметизация коаксиальных соединений и использование коррозионностойкого оборудования продлевают срок службы как Yagi, так и вашей наружной антенны WLAN. Хорошая защита от атмосферных воздействий также предотвращает периодические падения, которые часто сбивают с толку пользователей.

Часто задаваемые вопросы

Вопрос: Для чего используется антенна Яги?

Ответ: Антенна Яги в основном используется для направленной связи на большие расстояния, включая внешние антенные каналы WLAN, прием телевизионных сигналов, любительское радио, телеметрию и удаленный мониторинг.

Вопрос: Является ли антенна Яги лучше, чем всенаправленная антенна?

О: Да, антенна Yagi обеспечивает более высокий коэффициент усиления и сфокусированный луч, что делает ее гораздо более эффективной для связи «точка-точка» на большие расстояния, чем всенаправленная антенна.

Вопрос: Как далеко может достигать антенна Яги?

О: Дальность действия зависит от мощности, ориентации и окружающей среды, но многие правильно установленные антенны Yagi могут достигать нескольких километров, особенно в установках наружной антенны WLAN с прямой видимостью.

Вопрос: Является ли антенна Yagi однонаправленной?

О: Да, он концентрирует большую часть сигнала в одном сильном прямом направлении, что уменьшает помехи и улучшает качество связи.

Вопрос: Как узнать, в какую сторону направить антенну Yagi?

О: Направьте направляющие — более короткие элементы — на источник сигнала, например точку доступа Wi-Fi, вышку сотовой связи, телебашню или другое здание в мосту WLAN.

Заключение

Антенна Яги может показаться простой с механической точки зрения, но ее характеристики основаны на точном электромагнитном поведении и интеллектуальном управлении направленной энергией. От проектов наружной антенны WLAN до экстренной связи, сетей удаленных датчиков и приема телевизионных сигналов в сложных условиях — ее способность обеспечивать стабильное соединение на большие расстояния с высоким коэффициентом усиления по-прежнему делает ее одним из самых надежных типов антенн во всем мире. При правильной установке, выравнивании и защите от атмосферных воздействий Yagi может значительно улучшить качество связи, сохраняя при этом расходы под контролем.
