Как выглядит резиновая антенна внутри?

Раскройте внутреннюю структуру антенны с резиновой втулкой !

Какая антенна самая распространенная в жизни? Это резиновая антенна. Говорят, что этот тип антенны также признан самой удобной и самой бесполезной антенной в мире. Но, честно говоря, всем антеннам приходится идти на компромиссы в некоторых аспектах. В конце концов, антенны должны играть разные роли в разных условиях и ситуациях, и у них определенно будут свои преимущества и недостатки... Резиновая антенна, по крайней мере, сокращает физический размер антенны и облегчает ее портативное использование.

Определение этой антенны в энциклопедии следующее: Это укороченная несимметричная антенна, в которой для индуктивности используется спирально намотанная катушка, обернутая слоем резины или пластика.

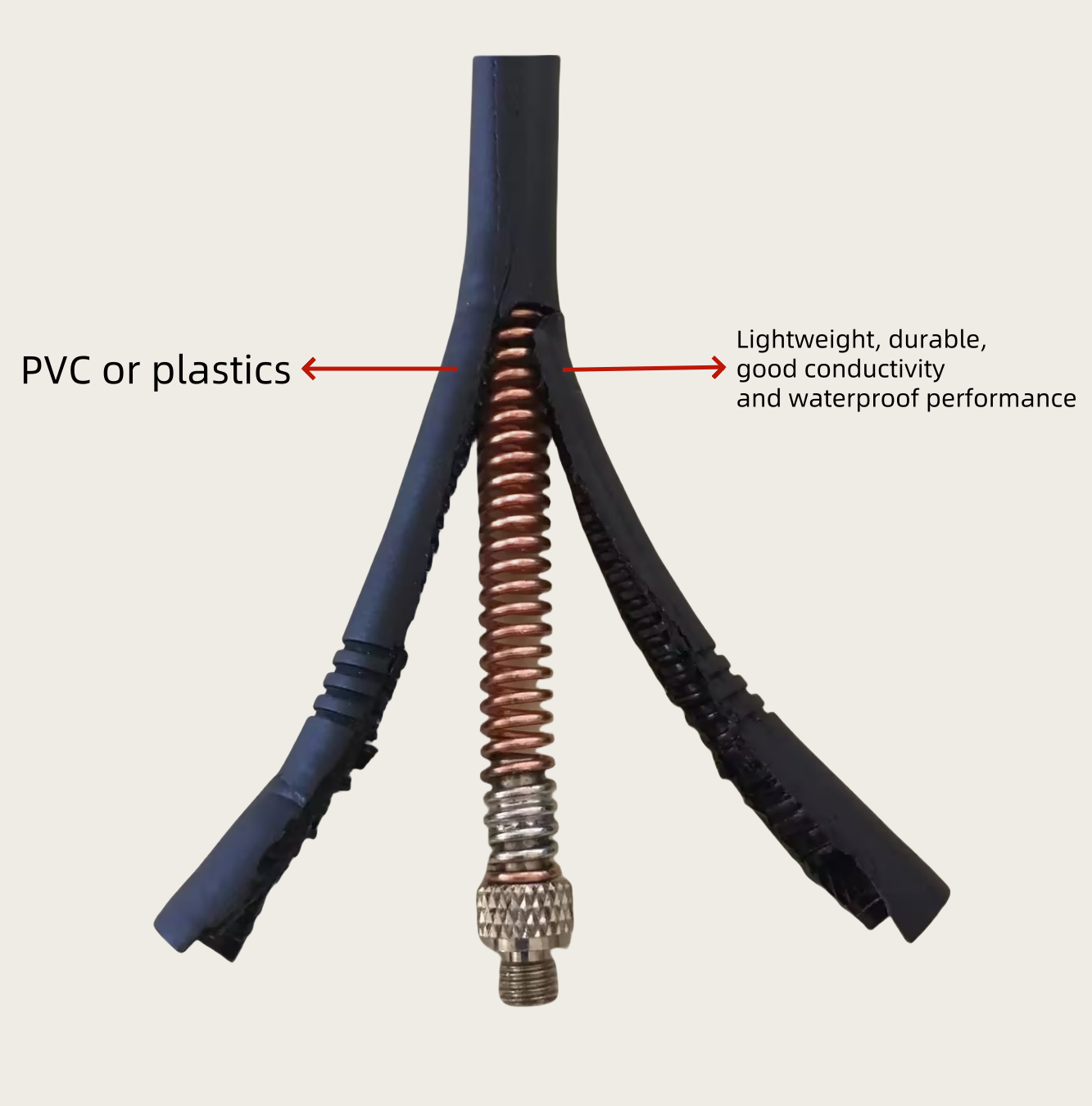

Давайте поговорим о внутреннем строении этой резиновой антенны: металлический провод с определенным интервалом изогнут в форме спирали, а катушка поддерживается в осевом направлении спирали опорным стержнем из изоляционного материала. Один конец спирали соединен с выходным концом передатчика, а другой конец открыт и представляет собой спиральную антенну. Изделие изготовлено из проволоки из углеродистой стали диаметром 1,2 мм, которая на обычном токарном станке наматывается на несколько витков спирали средним диаметром 1 см и поддерживается термоформованным стержнем из полипропилена с поперечным сечением в форме цветка сливы. Внешняя часть спирали герметизирована резиновой трубкой для предотвращения дождевой эрозии.
