Надежная двусторонняя связь зависит не только от самого радио. Конструкция, размещение и усиление УВЧ-антенны играют решающую роль в том, насколько четко и на какое расстояние могут распространяться сигналы. УВЧ-антенны широко выбираются благодаря своим компактным размерам и высоким характеристикам в сложных условиях: от езды по городу и бездорожью до использования на морских судах и в портативных радиостанциях.
Понимание того, как работает УВЧ-связь, и как такие факторы, как усиление, высота и монтаж, влияют на реальную производительность, помогает пользователям выбрать правильную антенну для своего конкретного применения и добиться стабильной и надежной связи.
Антенна УВЧ работает в диапазоне сверхвысоких частот, который обычно используется для двусторонней радиосвязи, автомобильной связи, морских радиостанций и коммерческих систем.
УВЧ-сигналы:
Путешествуйте в основном по прямым линиям
Хорошо справляйтесь со связью на близком расстоянии.
Работает лучше, чем УКВ в населенных пунктах
Они получили широкое распространение, поскольку антенны компактны и практичны.

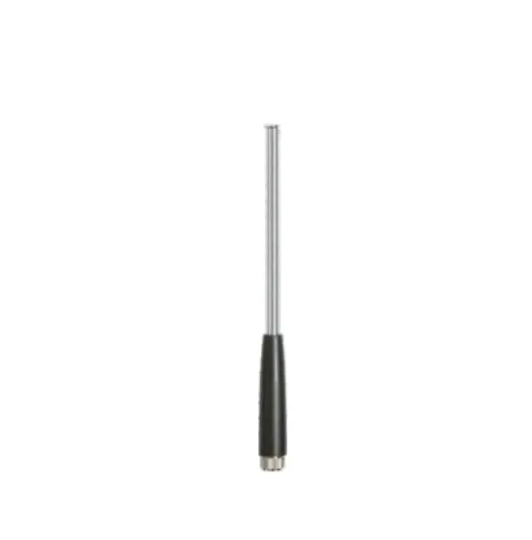

Многие покупатели путают антенны УВЧ и УКВ. Они ведут себя по-другому.
| Характеристика | Антенна УВЧ | Антенна УКВ |
|---|---|---|
| Частота | Выше | Ниже |
| Размер антенны | короче | дольше |
| Обработка препятствий | Лучше в городах | Лучше на открытой местности |
| Типичное использование | 4WD, городской, морской | Авиационный, сельский |
Если в вашем окружении есть здания, холмы, деревья или движение транспорта, УВЧ обычно является лучшим выбором.
Сигналы УВЧ распространяются почти по прямым линиям, а это означает, что они в значительной степени зависят от прямой видимости между двумя антеннами. В отличие от низкочастотных сигналов, волны УВЧ нелегко огибают препятствия и не следуют изгибу Земли. Когда путь между антеннами остается открытым, сигналы остаются сильными и стабильными.
Как только объект попадает на этот путь, часть сигнала блокируется, отражается или рассеивается. Холмы, здания, густая растительность и даже близлежащие транспортные средства или металлические конструкции могут ослабить сигнал. Эти помехи часто приводят к уменьшению дальности действия, шуму звука или внезапным пропаданиям сигнала. Четкие пути позволяют сигналу распространяться дальше и поддерживать более чистую связь.
Высота антенны играет большую роль в характеристиках УВЧ, чем думают многие пользователи. Поднятие антенны увеличивает вероятность сохранения прямой видимости, особенно на неровной местности или в населенных пунктах.
Установленная выше антенна более эффективно преодолевает препятствия и уменьшает блокировку сигнала. Это также расширяет видимый горизонт радиоволн, что напрямую увеличивает дальность связи. Это объясняет, почему антенны, установленные на крыше, обычно дают лучшие результаты, чем установки с низким перекладиной, даже если сама антенна имеет такое же усиление.
Проще говоря, поднятие антенны дает сигналу больше места для распространения. Больше места означает меньше препятствий и более последовательное общение.
Коэффициент усиления антенны часто понимают неправильно. Он не увеличивает мощность передатчика и не делает радио «мощнее». Вместо этого он контролирует распределение радиоэнергии вокруг антенны.
Полезный способ представить выигрыш — представить себе луч фонаря. Широкий луч распространяет свет во многих направлениях, но не достигает большого расстояния. Узкий луч фокусирует свет вперед и достигает больших расстояний. Усиление антенны работает таким же образом, формируя диаграмму направленности.
Антенны с более высоким коэффициентом усиления сжимают сигнал по вертикали и выталкивают его наружу, увеличивая дальность действия на ровной поверхности. Антенны с меньшим коэффициентом усиления распределяют энергию более равномерно, что помогает при подъемах и опусканиях местности. Усиление просто определяет, куда пойдет сигнал, а не сколько мощности производит радио.
УВЧ-антенна не просто делает сигналы «сильнее».
Вместо этого усиление антенны меняет способ распределения радиоэнергии в пространстве.
Антенны с более высоким коэффициентом усиления:
Распространяйте сигналы дальше по горизонту.
Сжать вертикальный угол излучения
Улучшите расстояние связи на ровной открытой местности.
Антенны с меньшим коэффициентом усиления:
Распространение сигналов вверх и наружу
Улучшите покрытие на неровной местности
Поддерживайте более стабильные связи при изменении высоты.
Поскольку местность, движение транспортных средств и препятствия различаются, ни одна антенна УВЧ не работает лучше всего в каждой среде. Выбор правильного коэффициента усиления заключается в сопоставлении шаблона сигнала с реальными условиями.
Антенна УВЧ с высоким коэффициентом усиления фокусирует энергию по узкой диаграмме направленности под малым углом. Это делает их идеальными для связи на больших расстояниях, когда обе радиостанции находятся на одинаковой высоте.
Лучше всего для:
Ровные шоссе
Открытые равнины и пустыни
Дальние путешествия и вождение автоколонны
Ограничения:
Снижение производительности на холмистой местности.
Слабое покрытие в долинах или резкие перепады высот.
Эти антенны работают лучше всего, когда земля остается ровной и связь в прямой видимости постоянна. Они менее снисходительны, когда транспортные средства движутся вверх или вниз по склону.
Антенны со средним коэффициентом усиления обеспечивают практический баланс между расстоянием и вертикальным покрытием. Для многих пользователей это наиболее универсальный вариант УВЧ-антенны.
Лучше всего для:
Смешанная местность
Пригородное вождение
Проселочные дороги с пологими перепадами высот
Они обеспечивают надежную дальность действия, не жертвуя при этом слишком большим вертикальным распространением сигнала. Из-за этого баланса многие водители и пользователи радио выбирают для повседневного использования антенны со средним коэффициентом усиления.
Антенны с низким или единичным коэффициентом усиления излучают сигналы более широкой и округлой формы. Это делает их особенно эффективными там, где местность быстро меняется.
Лучше всего для:
Горные регионы
Лесные тропы
Долины и бездорожье
Морское и прибрежное применение
В портативных радиостанциях портативная рация часто использует низкое или единичное усиление для поддержания стабильной связи независимо от движения тела, изменения высоты или наличия близлежащих препятствий. Эти антенны отдают приоритет стабильному покрытию на максимальном расстоянии.
Длина антенны часто указывает на усиление.
| Прибл. Длина | Типичный коэффициент усиления |
|---|---|
| ≤ 50 см | -3 дБд |
| ~1 м | 0 дБд |
| ~2,5 м | 3 дБд |
| ≥ 5 м | 5–6+ дБд |
Более длинные антенны обычно обеспечивают более высокий коэффициент усиления.
Простой дизайн
Доступны гибкие возможности
Распространено на транспортных средствах
Несколько элементов сложены друг на друга
Более высокий выигрыш
Часто покрыты стекловолокном
Гибкий лучше справляется с неровными трассами
Жесткий вариант подходит для автомагистралей и стационарной установки.
| Местоположение | Преимущество | Недостаток |
|---|---|---|
| Центр крыши | Лучшее выступление | Прокладка кабеля |
| Булл Бар | Простая установка | Нижняя высота |
| Заднее крепление | Чистый вид | Слежение за транспортным средством |
Высота и симметрия имеют большее значение, чем удобство.
Морские и стационарные установки предъявляют уникальные требования к УВЧ-антенне. Лодки редко являются устойчивыми платформами. Качание и вращение постоянно меняют угол антенны, что напрямую влияет на передачу и прием сигналов. Даже небольшие движения могут сместить диаграмму направленности от заданного направления.
Антенны с меньшим коэффициентом усиления работают лучше в таких условиях, поскольку их более широкая диаграмма направленности сохраняет покрытие, несмотря на движение. Они помогают уменьшить потери сигнала, когда судно движется по волнам или меняет курс. Монтаж на мачте и на поверхности являются эффективными вариантами, если антенна остается максимально вертикальной и на расстоянии от окружающих конструкций. В стационарных установках стабильность и правильное выравнивание имеют большее значение, чем максимальное усиление.
Системы связи УВЧ используют вертикальную поляризацию, то есть электрическое поле сигнала ориентировано вертикально. Для достижения наилучших характеристик и передающая, и приемная антенны должны иметь одну и ту же ориентацию.
Если антенна УВЧ отклоняется от вертикали, мощность сигнала быстро падает. Звук может стать искаженным или нестабильным, особенно при общении с установленными в автомобиле радиостанциями или расположенной поблизости антенной портативной рации. Даже правильно подобранная антенна теряет эффективность, если ее неправильно установить. Если держать антенну в вертикальном положении, поляризация остается согласованной, а связь остается надежной.
Физическая среда вокруг антенны оказывает сильное влияние на производительность. Металлические предметы рядом с антенной могут отражать или поглощать радиоэнергию, в то время как другие антенны и электронные устройства могут создавать помехи.
Чтобы уменьшить эти эффекты, устанавливайте антенну на достаточном расстоянии от близлежащего оборудования. Соблюдение расстояния не менее трех футов помогает предотвратить нежелательное взаимодействие. Избегайте размещения антенны параллельно большим металлическим поверхностям, так как это может исказить диаграмму направленности сигнала. Выбор открытого, незагроможденного места установки позволяет УВЧ-антенне работать так, как задумано, и улучшает совместимость с близлежащими портативными рациями-антеннами, работающими в той же системе.
В разных условиях к УВЧ-антенне предъявляются совершенно разные требования. Ландшафт, движение и окружающие конструкции влияют на то, какое усиление и стиль антенны будут работать лучше всего.
Вождение по бездорожью предполагает постоянные перепады высот, неровную поверхность и частые препятствия.
Рекомендуемые функции:
УВЧ-антенна со средним или низким коэффициентом усиления для лучшего покрытия вертикального сигнала
Гибкая конструкция кнута для уменьшения повреждений от ветвей и вибраций
Антенны с более низким коэффициентом усиления помогают поддерживать связь, когда транспортные средства въезжают и выезжают из долин или через хребты. Для передвижения конвоя по тропам постоянное покрытие часто важнее максимальной дальности.
Портативные радиостанции также распространены на бездорожье. Портативная антенна для рации со скромным коэффициентом усиления хорошо работает, когда пользователи выходят из автомобиля и передвигаются пешком, обеспечивая стабильную связь независимо от движения и положения тела.
Морская среда приводит к постоянному движению и изменению углов антенны из-за волн и движения судна.
Рекомендуемые функции:
УВЧ-антенна с единым коэффициентом усиления или низким коэффициентом усиления для обеспечения широкой и равномерной диаграммы направленности сигнала.
Коррозионностойкие материалы для воздействия соленой воды.
Конструкция с более низким коэффициентом усиления помогает компенсировать крен и наклон лодки, гарантируя, что сигналы не будут потеряны при наклоне антенны. Во многих случаях антенны с единичным коэффициентом усиления обеспечивают более надежную связь на воде на малом и среднем расстоянии, чем альтернативы с более высоким коэффициентом усиления.
Портативные радиостанции с портативной антенной для рации часто используются на палубе или на небольших судах, где важно стабильное всенаправленное покрытие.
Городская среда представляет собой другую проблему: здания, транспортные средства и инфраструктура вызывают отражения и блокировку сигнала.
Рекомендуемые функции:
УВЧ-антенна со средним коэффициентом усиления для баланса дальности и вертикального распространения
Стабильная диаграмма направленности для обработки отражений и многолучевых сигналов
Антенны со средним коэффициентом усиления часто работают лучше в городах, поскольку они обеспечивают достаточный радиус действия без чрезмерного сужения луча сигнала. Это помогает поддерживать более четкую связь при движении транспортных средств между открытыми дорогами и густонаселенными участками.
Выбор правильной УВЧ-антенны — это практический процесс, который подойдет большинству пользователей, если следовать ему шаг за шагом.
Определите, где вы ездите или работаете чаще всего
Согласуйте усиление антенны с доминирующей местностью
Выберите подходящую длину антенны в зависимости от высоты автомобиля и дорожного просвета.
Выберите лучшую точку крепления для обеспечения четкого пути прохождения сигнала
Используйте качественные кабели и разъемы, чтобы минимизировать потери сигнала.
Выполнив эти шаги, большинство пользователей смогут добиться надежной связи, не усложняя настройку.
О: Антенна УВЧ в основном используется для двусторонней связи на малом и среднем расстоянии в транспортных средствах, портативных радиостанциях, морских системах и коммерческих радиосетях.
О: Нет, более высокий коэффициент усиления увеличивает дальность действия на ровной местности, но может снизить производительность на холмистой или неровной местности.
О: Вам следует выбирать усиление антенны в зависимости от преобладающей местности, например, низкое усиление для гор и более высокое усиление для равнинных шоссе.
О: Увеличение высоты антенны улучшает прямую видимость и уменьшает блокировку сигнала, что напрямую увеличивает полезную дальность действия.
Выбор правильной УВЧ-антенны заключается не в поиске антенны с наибольшим усилением или самой длинной антенной, а в сопоставлении характеристик антенны с реальными условиями эксплуатации. Местность, высота установки, ориентация антенны и сценарии использования — все это влияет на производительность. Понимая, как усиление формирует диаграмму направленности сигнала и как факторы окружающей среды влияют на распространение УВЧ, пользователи могут построить систему связи, обеспечивающую стабильное покрытие и надежный радиус действия.
