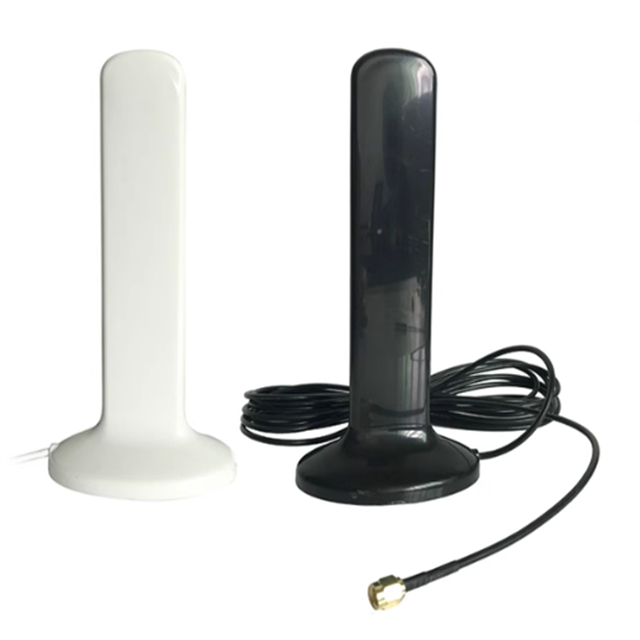

Какая антенна используется в 5G?

5G — это последнее поколение беспроводных технологий, которое должно произвести революцию в способах нашего подключения. Благодаря более высоким скоростям, меньшей задержке и повышенной надежности 5G способен преобразовать отрасли и создать новые возможности для инноваций. Однако, чтобы полностью реализовать потенциал 5G, нам нужны подходящие антенны для его поддержки. В этой статье мы рассмотрим различные типы антенн , используемых в сетях 5G, их преимущества и недостатки, а также их роль в формировании будущего беспроводной связи.

Обзор технологии 5G и ее требований

Технология 5G — это пятое поколение беспроводной связи, пришедшее на смену 4G LTE. Он предлагает значительные улучшения в скорости, емкости и задержке, что делает его идеальным для широкого спектра приложений, от мобильных телефонов до умных городов. Сети 5G работают в трех диапазонах частот: низкочастотном, среднем и высокочастотном (также известном как миллиметровые волны или миллиметровые волны).

Низкочастотная сеть 5G, работающая на частоте ниже 1 ГГц, обеспечивает широкое покрытие и хорошее проникновение сквозь здания, но ограниченную пропускную способность и скорость. Среднеполосная сеть 5G, работающая в диапазоне от 1 до 6 ГГц, обеспечивает баланс между покрытием, емкостью и скоростью. Высокочастотная сеть 5G, работающая на частоте выше 24 ГГц, предлагает самые высокие скорости и пропускную способность, но ограниченное покрытие и проникновение.

Для поддержки технологии 5G антенны должны иметь возможность работать в нескольких диапазонах частот, поддерживать технологию MIMO (множественный вход, несколько выходов) и иметь возможность обрабатывать высокие скорости передачи данных и низкую задержку.

Различные типы антенн, используемые в сетях 5G

Сети 5G требуют широкого спектра антенн для удовлетворения разнообразных потребностей различных приложений и сред. Вот некоторые ключевые типы антенн, используемых в сетях 5G:

Массивные антенны MIMO: Massive MIMO (множественный вход и несколько выходов) — это ключевая технология в сетях 5G, которая использует большие массивы антенн для повышения пропускной способности и покрытия. Массивные MIMO-антенны можно найти как в низкочастотных, так и в высокочастотных сетях 5G. Обычно это панельные антенны с сотнями или даже тысячами отдельных антенных элементов. Используя множество антенн, массивный MIMO может передавать и принимать несколько потоков данных одновременно, увеличивая пропускную способность и эффективность сети.

Антенны с формированием луча. Формирование луча — это метод, используемый в сетях 5G для направления радиосигнала на устройство пользователя, а не для его трансляции во всех направлениях. Это улучшает качество сигнала, уменьшает помехи и увеличивает дальность действия сети. Антенны с формированием луча можно найти как в массивных MIMO, так и в меньших конфигурациях MIMO. Обычно это антенны с фазированной решеткой, которые могут управлять направлением радиолуча с помощью электроники.

Антенны малых сот. Малые соты представляют собой точки беспроводного доступа с низким энергопотреблением, которые используются для улучшения покрытия и пропускной способности в густонаселенных городских условиях. Маленькие сотовые антенны обычно компактны и могут быть установлены на уличных фонарях, опорах или на стенах зданий. Они могут работать в низкочастотном, среднем или высокочастотном диапазоне и часто используются в сочетании с технологиями массивного MIMO и формирования луча.

Активные антенные системы (ААС): Активные антенные системы объединяют антенны и радиопередатчики в единый блок, что упрощает конструкцию и уменьшает размер и вес антенны. Антенны AAS могут использоваться как в конфигурациях с массивными MIMO, так и в конфигурациях с малыми сотами. Они обеспечивают улучшенную производительность, более простую установку и более низкие затраты на техническое обслуживание.

Спутниковые антенны. Спутниковые антенны используются для обеспечения покрытия 5G в отдаленных и сельских районах, где традиционные наземные сети невозможны. Спутниковые антенны можно использовать для транзитной связи, которая представляет собой соединение между базовой сетью и сетью радиодоступа, или для прямого доступа пользовательских устройств. Спутниковые антенны обычно представляют собой параболические параболические антенны, которые могут работать на частотах Ku-диапазона, Ka-диапазона или Q-диапазона.

Преимущества и недостатки каждого типа антенны

Массивные антенны MIMO:

• Преимущества:

• Повышенная пропускная способность. Массивные антенны MIMO значительно повышают пропускную способность сети, позволяя одновременно передавать и принимать несколько потоков данных. Это особенно полезно в густонаселенных районах, где к сети одновременно получают доступ множество пользователей.

• Улучшенное покрытие: использование нескольких антенных элементов обеспечивает лучшее покрытие, поскольку сигналы могут более эффективно направляться на пользователей.

• Повышенная спектральная эффективность. Благодаря использованию передовых методов обработки сигналов массивные антенны MIMO более эффективно используют доступный спектр, что имеет решающее значение в переполненных полосах частот.

• Недостатки:

• Сложность. Большое количество антенных элементов и сложная обработка сигналов делают массивные системы MIMO более сложными и дорогими в развертывании и обслуживании.

• Энергопотребление. Увеличение количества антенных элементов приводит к увеличению энергопотребления, что может вызывать беспокойство у операторов.

Антенны с формированием луча:

• Преимущества:

• Улучшенное качество сигнала. Направляя сигнал на устройство пользователя, антенны с формированием диаграммы направленности могут обеспечить более сильный и четкий сигнал, что приводит к улучшению соединения и более высокой скорости передачи данных.

• Уменьшение помех. Формирование луча помогает минимизировать помехи, фокусируя сигнал только там, где он необходим, что особенно важно в густонаселенных районах.

• Расширенный диапазон: формирование луча может расширить радиус действия сети, фокусируя сигнал на удаленных пользователях, что позволяет поддерживать надежное соединение даже на краях зоны покрытия.

• Недостатки:

• Ограничения по направлению. Антенны с формированием луча являются направленными, что означает, что они могут быть не столь эффективны в сценариях, где местоположение пользователя часто меняется или является непредсказуемым.

• Стоимость и сложность. Внедрение технологии формирования луча увеличивает стоимость и сложность антенной системы, что может стать препятствием для ее широкого внедрения.

Маленькие сотовые антенны:

• Преимущества:

• Расширенное покрытие в густонаселенных районах. Маленькие сотовые антенны идеально подходят для обеспечения дополнительного покрытия и пропускной способности в густонаселенных городских районах, где традиционные вышки макросотовой связи могут с трудом удовлетворить спрос.

• Низкое энергопотребление: эти антенны потребляют меньше энергии по сравнению с более крупными вышками сотовой связи, что делает их более энергоэффективными и простыми в развертывании в различных местах.

• Гибкость в развертывании. Маленькие сотовые антенны можно размещать в различных местах, например, на уличных фонарях, в зданиях и других сооружениях, обеспечивая гибкое решение для покрытия.

• Недостатки:

• Ограниченная зона покрытия. Маленькие сотовые антенны имеют ограниченную зону покрытия, а это означает, что для эффективного покрытия большой территории необходимо развернуть множество устройств.

• Управление помехами. В районах с высокой плотностью небольших сот управление помехами между ними может оказаться сложной задачей, требующей тщательного планирования и оптимизации.

Активные антенные системы (ААС):

• Преимущества:

• Интегрированная конструкция: интеграция антенн и радиопередатчиков в один блок упрощает установку и уменьшает общую занимаемую площадь, что упрощает развертывание антенн AAS в различных средах.

• Улучшенная производительность. Антенны AAS обеспечивают повышенную производительность за счет оптимизации передачи и приема сигнала непосредственно на уровне антенны, что приводит к повышению эффективности сети и улучшению пользовательского опыта.

• Снижение затрат на техническое обслуживание. Благодаря меньшему количеству компонентов и более оптимизированной конструкции антенны AAS обычно требуют меньшего обслуживания, что снижает эксплуатационные расходы для сетевых операторов.

• Недостатки:

• Первоначальная стоимость. Первоначальная стоимость развертывания антенн AAS может быть выше из-за задействованных передовых технологий и интеграции.

• Возможность перегрева. Компактная конструкция и интеграция нескольких компонентов могут привести к потенциальным проблемам с перегревом, требующим тщательного управления температурным режимом.

Спутниковые антенны:

• Преимущества:

• Глобальное покрытие: спутниковые антенны могут обеспечить покрытие в отдаленных и сельских районах, где традиционные наземные сети невозможны, гарантируя, что даже самые изолированные регионы будут иметь доступ к услугам 5G.

• Устойчивость: спутниковые сети менее уязвимы к проблемам наземной инфраструктуры, что делает их надежным вариантом для критически важных услуг связи.

• Транспортная сеть высокой пропускной способности. Спутниковые антенны можно использовать для обеспечения транзитной связи высокой пропускной способности для удаленных базовых станций, поддерживая расширение сетей 5G в недостаточно обслуживаемые районы.

• Недостатки:

• Задержка. Несмотря на то, что спутниковые технологии улучшились, они по-прежнему страдают от более высоких задержек по сравнению с наземными сетями, что может повлиять на приложения реального времени, такие как онлайн-игры и видеоконференции.

• Стоимость: Развертывание и обслуживание спутниковых антенн и инфраструктуры может быть дорогостоящим, что делает его менее экономически выгодным для широкого использования в городских районах.

Заключение

Технология 5G призвана произвести революцию в том, как мы подключаемся и общаемся, но чтобы полностью реализовать ее потенциал, нам нужны подходящие антенны для ее поддержки. От массивного MIMO до формирования диаграммы направленности, небольших сот, активных антенных систем и спутниковых антенн — каждый тип антенн имеет свои уникальные преимущества и недостатки. Поскольку сети 5G продолжают развиваться и расширяться, выбор антенн будет играть решающую роль в формировании будущего беспроводной связи. Понимая различные типы антенн, используемых в сетях 5G, мы сможем лучше оценить сложность и изощренность этой революционной технологии.
