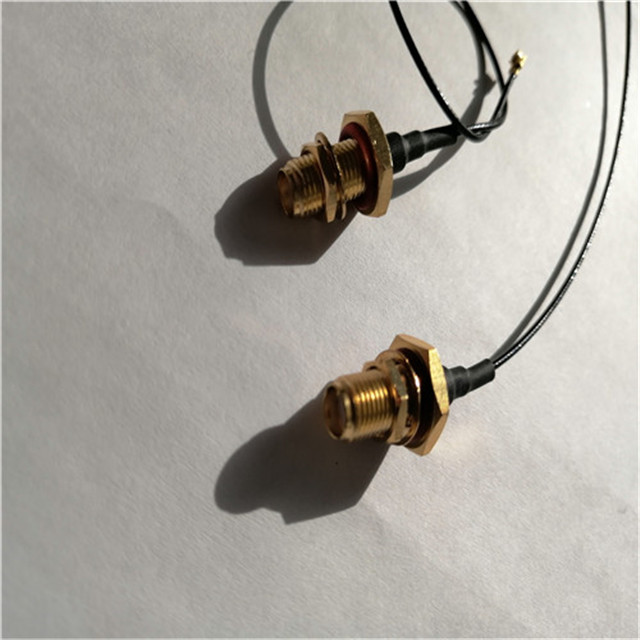

Коаксиальные кабели на протяжении десятилетий были фундаментальным компонентом в области электротехники и телекоммуникаций. Их уникальная структура и возможности сделали их незаменимыми в различных приложениях, требующих надежной и эффективной передачи высокочастотных электрических сигналов. В этой статье рассматриваются тонкости коаксиальных кабелей, их конструкция, функциональность и множество способов их использования в современных технологиях. Понимая применение и преимущества коаксиальных кабелей, профессионалы и энтузиасты смогут оценить их значение как в историческом, так и в современном контексте.
Одним из ключевых аспектов коаксиальных кабелей является их способность минимизировать электромагнитные помехи, обеспечивая целостность сигнала в различных средах. Эта характеристика особенно важна в таких приложениях, как широкополосные сети Интернет, кабельное телевидение и подключение радиопередатчиков к антеннам. Для тех, кто интересуется компонентами, из которых состоят эти системы, важно понимать коаксиальные кабели .
В основе коаксиального кабеля лежит простая, но эффективная конструкция. Он состоит из внутреннего проводника, окруженного концентрическим проводящим экраном и разделяющим их диэлектрическим изолирующим материалом. Такая конфигурация позволяет кабелю передавать высокочастотные электрические сигналы с минимальными потерями, поскольку электромагнитное поле ограничивается между внутренним проводником и внешним экраном. Внешняя оболочка или куртка обеспечивает дополнительную защиту от факторов окружающей среды.
Внутренний проводник обычно изготавливается из цельной или многопроволочной меди, в зависимости от требуемой гибкости и проводимости. Одножильные медные проводники имеют более низкое сопротивление и идеально подходят для стационарной установки, а многожильные медные проводники обеспечивают большую гибкость в тех случаях, когда кабель должен изгибаться без ущерба для производительности. В некоторых случаях сталь с медным покрытием используется для сочетания прочности стали с проводимостью меди, особенно в высокочастотных приложениях, где скин-эффект становится значительным.
Диэлектрический материал между внутренним проводником и внешним экраном играет решающую роль в характеристиках кабеля. Такие материалы, как твердый полиэтилен (ПЭ), пенополиэтилен или политетрафторэтилен (ПТФЭ), обычно используются из-за их благоприятных электрических свойств и характеристик низких потерь. Выбор диэлектрика влияет на характеристическое сопротивление кабеля, затухание сигнала и общую эффективность. Для высокопроизводительных применений предпочтительны вспененные диэлектрики, поскольку они вводят больше воздуха в изоляцию, снижая эффективную диэлектрическую проницаемость и минимизируя потери сигнала.
Внешний экран обычно состоит из плетеной меди, алюминиевой фольги или их комбинации. Этот экран служит для предотвращения электромагнитных помех (EMI) от внешних источников и удерживает электромагнитное поле внутри кабеля. Кабели могут иметь одинарный, двойной или даже четырехслойный экранирующий слой для повышения устойчивости к электромагнитным помехам. Качество и конструкция экрана имеют первостепенное значение в приложениях, где целостность сигнала имеет решающее значение, например, в радиовещании и прецизионном измерительном оборудовании.
Внешняя оболочка защищает кабель от физических повреждений, попадания влаги, ультрафиолетового излучения и химического воздействия. Обычно используются такие материалы, как поливинилхлорид (ПВХ), полиэтилен или термопластичный каучук. Выбор зависит от условий окружающей среды, в которых будет находиться кабель. Например, кабели, предназначенные для использования вне помещений, требуют оболочек, устойчивых к ультрафиолетовому излучению и экстремальным температурам.
Коаксиальные кабели работают на основе принципов ограничения электромагнитного поля и теории линий передачи. Коаксиальная конструкция гарантирует, что электромагнитные поля удерживаются в диэлектрической среде между проводниками, снижая потери излучения и восприимчивость к внешним помехам.
Коаксиальная структура создает эффект самоэкранирования, когда магнитные и электрические поля удерживаются внутри поперечного сечения кабеля. Это достигается за счет того, что токи по внутреннему проводнику и экрану равны по величине, но текут в противоположных направлениях, что приводит к подавлению внешних полей. Это свойство имеет решающее значение в приложениях, где требуется целостность сигнала и минимальные помехи.
Характеристическое сопротивление коаксиального кабеля определяется размерами жил и диэлектрической постоянной изоляционного материала. Это жизненно важный параметр, влияющий на отражение сигнала и эффективность передачи. Стандартные характеристические сопротивления коаксиальных кабелей составляют 50 Ом и 75 Ом, выбранные на основе оптимального баланса между мощностью и потерями сигнала для конкретных приложений.
Затухание сигнала в коаксиальных кабелях происходит из-за резистивных потерь в проводниках и диэлектрических потерь в изоляционном материале. Эти потери увеличиваются с увеличением частоты, что делает необходимым выбор подходящих материалов и размеров кабеля для высокочастотных применений. Такие факторы, как скин-эффект, когда переменный ток имеет тенденцию течь вблизи поверхности проводника на более высоких частотах, также способствуют затуханию.
Коаксиальные кабели повсеместно используются в различных отраслях промышленности благодаря своей надежности и производительности. Они используются в самых разных сценариях: от бытовой электроники до сложных промышленных систем. Ниже приведены некоторые из основных приложений:
В телекоммуникациях коаксиальные кабели используются для передачи высокочастотных сигналов для телефонных магистральных линий и широкополосного подключения к Интернету. Они обеспечивают полосу пропускания, необходимую для высокоскоростной передачи данных, и менее подвержены помехам по сравнению с неэкранированной витой парой. Способность передавать большие объемы данных на значительные расстояния делает их идеальными для магистральных сетей.
Коаксиальные кабели являются стандартной средой для распространения сигналов кабельного телевидения от поставщика услуг к потребителям. Они поддерживают широкий диапазон частот, что позволяет использовать множество каналов и услуг, включая телевидение высокой четкости и широкополосный доступ в Интернет. Эффективность экранирования обеспечивает качественную передачу сигнала с минимальными помехами от внешних источников.
Подключение радиопередатчиков и приемников к их антеннам часто предполагает использование коаксиальных кабелей. Они необходимы как в коммерческом радиовещании, так и в системах личной связи, таких как любительское радио. Коаксиальные кабели обеспечивают эффективную передачу радиочастотной энергии к антенне с минимальными потерями и отражениями, что имеет решающее значение для поддержания мощности и четкости сигнала.
В медицине коаксиальные кабели используются в оборудовании для визуализации, таком как МРТ и ультразвуковые аппараты. Их способность передавать высокочастотные сигналы без значительных потерь делает их пригодными для передачи детальных изображений и данных. В промышленных условиях коаксиальные кабели используются в контрольно-измерительных приборах и системах управления, где целостность сигнала имеет первостепенное значение.
Продолжающееся использование коаксиальных кабелей в современных технологиях является свидетельством их многочисленных преимуществ. Эти преимущества включают в себя:
Коаксиальные кабели могут поддерживать широкий диапазон частот, что делает их пригодными для приложений, требующих передачи больших объемов данных. Эта пропускная способность необходима для таких услуг, как широкополосный доступ в Интернет и потоковое видео высокой четкости, где пропускная способность данных является критическим фактором.
Экранирование, обеспечиваемое коаксиальными кабелями, эффективно защищает передаваемый сигнал от внешних электромагнитных помех. Такая устойчивость обеспечивает целостность сигнала в средах с высоким уровнем электрических помех, например, на промышленных объектах или в густонаселенных городских районах.
Коаксиальные кабели прочны и могут выдерживать физические нагрузки, воздействие окружающей среды и электрические помехи. Их конструкционные материалы и конструкция способствуют длительному сроку службы, сокращая затраты на техническое обслуживание и время простоя в критически важных приложениях.
Благодаря разнообразию доступных разъемов и аксессуаров коаксиальные кабели относительно легко устанавливать и интегрировать в существующие системы. Это удобство особенно полезно в потребительских приложениях и в ситуациях, когда необходимо быстрое развертывание.
Несмотря на свои преимущества, коаксиальные кабели также создают определенные проблемы, которые необходимо решить для обеспечения оптимальной производительности.
По мере увеличения частоты сигнала затухание становится более значительным, ограничивая эффективное расстояние передачи. Чтобы смягчить эту проблему, в приложениях на большие расстояния часто используются усилители или ретрансляторы для повышения мощности сигнала и поддержания качества.
Коаксиальные кабели могут быть менее гибкими по сравнению с другими типами кабелей, такими как витая пара. Эта жесткость может создавать проблемы при установке в сложных или ограниченных пространствах. Кроме того, размер и вес кабеля могут иметь решающее значение при крупномасштабном развертывании.
Хотя коаксиальные кабели, как правило, экономически эффективны, расходы, связанные с использованием более высококачественных материалов и сложной конструкцией экранирования, могут возрасти. Баланс между требованиями к производительности и бюджетными ограничениями важен при выборе подходящего типа кабеля для конкретного применения.
Продолжающаяся эволюция технологий продолжает определять роль коаксиальных кабелей в современных системах. Достижения в области материаловедения и технологий производства обещают улучшение характеристик кабеля, включая снижение затухания и повышение гибкости.
В то время как оптоволоконные кабели обеспечивают превосходную пропускную способность и меньшие потери сигнала на больших расстояниях, коаксиальные кабели остаются актуальными благодаря их совместимости с существующей инфраструктурой и оборудованием. Гибридные системы, объединяющие как коаксиальные, так и оптоволоконные технологии, могут использовать сильные стороны каждой среды, обеспечивая экономически эффективные решения для высокопроизводительных сетей.
Исследования новых диэлектрических материалов и методов экранирования направлены на уменьшение потерь сигнала и улучшение устойчивости к электромагнитным помехам. Такие инновации, как сверхпроводящие материалы и компоненты на основе нанотехнологий, могут привести к значительному улучшению возможностей коаксиальных кабелей.
Коаксиальные кабели сыграли жизненно важную роль в развитии электротехники и телекоммуникаций. Их уникальная способность передавать высокочастотные сигналы с минимальными потерями и помехами сделала их краеугольным камнем во многих приложениях. От телекоммуникаций и радиовещания до медицинского оборудования — универсальность и надежность коаксиальных кабелей очевидны. По мере развития технологий коаксиальные кабели будут продолжать адаптироваться и интегрироваться с новыми системами, сохраняя свою актуальность в постоянно развивающемся технологическом ландшафте. Понимание принципов, применения и потенциальных разработок коаксиальных кабелей необходимо для профессионалов, работающих в областях, где важна эффективная и надежная передача сигнала.
Для более глубокого понимания компонентов, входящих в эти системы, изучение коаксиальных кабелей дает ценную информацию об их конструкции и применении.
Коаксиальный кабель состоит из внутреннего проводника, диэлектрического изолирующего слоя, внешнего проводящего экрана и внешней защитной оболочки. Внутренний проводник передает сигнал, диэлектрик изолирует его от внешнего экрана, предотвращающего электромагнитные помехи, а внешняя оболочка защищает кабель от факторов окружающей среды.
Характеристическое сопротивление имеет решающее значение, поскольку оно влияет на передачу сигналов по кабелю. Согласование импеданса кабеля с подключенным оборудованием сводит к минимуму отражения и потери сигнала, обеспечивая эффективную и надежную связь. Общие характеристические сопротивления составляют 50 Ом и 75 Ом.
Диэлектрический материал влияет на емкость кабеля, волновое сопротивление и затухание сигнала. Материалы с более низкой диэлектрической проницаемостью, такие как вспененный полиэтилен, уменьшают потери сигнала и обеспечивают передачу более высоких частот. Диэлектрик также определяет коэффициент скорости, влияющий на скорость распространения сигналов по кабелю.
Коаксиальные кабели предпочтительны в приложениях, требующих передачи высокочастотного сигнала с минимальными помехами и потерями. К ним относятся телекоммуникации, кабельное телевидение, радиочастотная связь и определенное медицинское и промышленное оборудование. Их эффективность экранирования и пропускная способность делают их подходящими для таких требовательных приложений.
Ограничения коаксиальных кабелей включают затухание сигнала на больших расстояниях, меньшую гибкость по сравнению с другими типами кабелей и потенциально более высокую стоимость кабелей с современными материалами или сложной защитой. Кроме того, установка может быть более сложной в ограниченном пространстве из-за жесткости и размера кабеля.
Технологические достижения приводят к улучшению материалов и конструкций, улучшающих характеристики коаксиальных кабелей. Развитие диэлектрических материалов, технологий экранирования и интеграция с волоконной оптикой расширяют их возможности. Такие инновации могут привести к появлению коаксиальных кабелей, которые поддерживают более высокие частоты, обеспечивают большую гибкость и уменьшают потери сигнала.
Да, коаксиальные кабели можно интегрировать с оптоволоконными системами для создания гибридных сетей. Эта интеграция позволяет использовать существующую коаксиальную инфраструктуру, одновременно получая выгоду от высокой пропускной способности и низких потерь волоконной оптики. Гибридные системы могут предоставить экономически эффективные решения, использующие преимущества обеих сред передачи.
