ГЛ2450В3
Asialeren
8517710000
100 шт.
Принял
10000 шт/день
| Количество: | |
|---|---|
Предметы | Содержание |
Центральная частота МГц (без ленты на заземляющем слое 70×70 мм) | 2450±3,0 (МГц) |
-10 дБ Полоса пропускания МГц мин. | 60 |
Обратные потери при Fc max дБ | <-15 дБ |
Усиление (дБи), тип. | ≧5,0 |
КСВН (в полосе пропускания)макс. | 2.0 |
Импеданс Ом | 50 |
Модель поляризации | РХКП |
диэлектрическая проницаемость | 8 |
Частотно-температурный коэффициент | 20ppm/град.℃ макс. |
Различия между аналогичными продуктами
Артикул | ГЛ2450В3 | ГЛ2450С25 | ГЛ2450Р25 |
Частота-МГц | 2450±3.0 | 2450±5,0 | 2450±3.0 |
Усиление-дБи | 5 | 0 | 5 |
Размер антенны, мм | 25*25*4 | 25*25*4 | 25*25*4 |

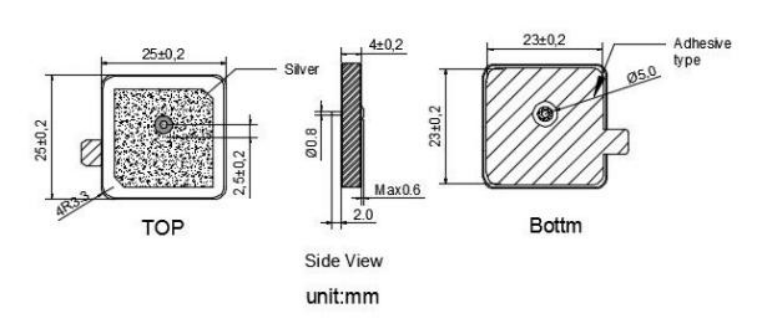

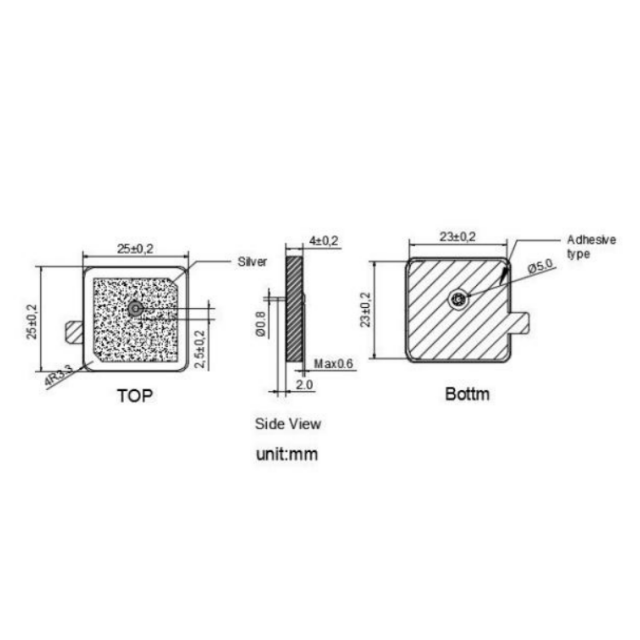

Dimensions
Характеристика импеданса

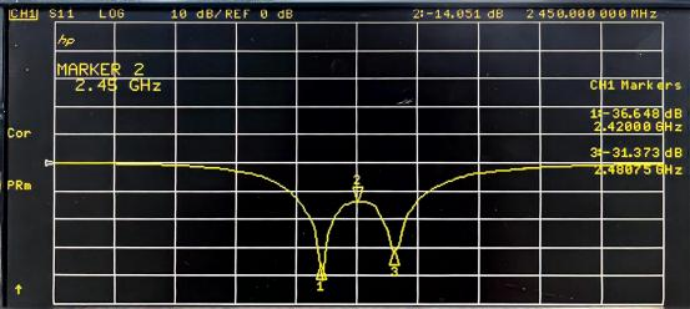

Возвратные потери

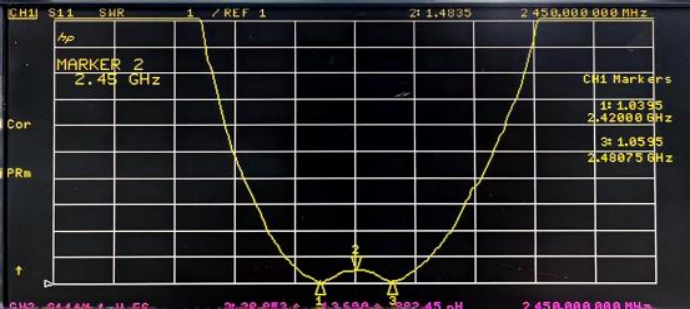

КСВН
Введение продукта
Высокое усиление для сильного сигнала
Типичное усиление составляет ≥5,0 дБи, что обеспечивает повышенную мощность сигнала и эффективность передачи, что идеально подходит для приложений, требующих надежного беспроводного соединения.
Стабильные частотные характеристики.
Работает на центральной частоте 2450±3,0 МГц с минимальной полосой пропускания -10 дБ 60 МГц, обеспечивая стабильную производительность во всем рабочем диапазоне.
Поляризация RHCP.
Имеет правостороннюю круговую поляризацию (RHCP), которая уменьшает помехи сигнала и улучшает прием в средах с отражениями, например, в городских или промышленных условиях.
Низкий КСВН и высокие обратные потери.
Максимальный КСВН 2,0 в пределах полосы пропускания и обратные потери на центральной частоте ≤-15 дБ минимизируют отражение сигнала, обеспечивая эффективную передачу мощности.
Температурная стабильность
Максимальный частотный температурный коэффициент составляет 20 ppm/℃, что обеспечивает стабильную работу даже в изменяющихся температурных условиях.
Сценарии применения
Платежные терминалы: стабильное подключение в портативных POS-системах
Датчики Smart Factory: надежная передача данных в промышленных условиях, богатых металлами.
Носимые медицинские устройства: безопасные соединения в компактных мониторах здоровья
Логистические трекеры: стабильная производительность при смене RFID-меток
Розничные киоски: помехоустойчивая работа в средах с высокой плотностью населения
Вопрос: Какова точная рабочая частота?
A: 2450 МГц ±3 МГц при установке на заземляющую пластину размером 70x70 мм.
Вопрос: Как крепится эта антенна?
A: Установка SMD на клеевой основе.
Вопрос: Какой размер заземляющего слоя требуется?
О: Для оптимальной работы требуется заземляющая пластина размером 70x70 мм, как было проверено.
Вопрос: Какова стоимость усиления?
A: Типичное усиление ≥5,0 дБи.
В: Устойчив ли он к атмосферным воздействиям?
A: Температурная стабильность (макс. 20 ppm/°C) подходит для промышленных условий, но защитное покрытие рекомендуется для использования на открытом воздухе.
Вопрос: Каково согласование импеданса?
A: стандартное сопротивление 50 Ом, КСВ ≤2,0 в пределах полосы пропускания.
Вопрос: Может ли он работать с приложениями с высокой подвижностью?
О: Да, поляризация RHCP уменьшает потерю сигнала, связанную с ориентацией.
