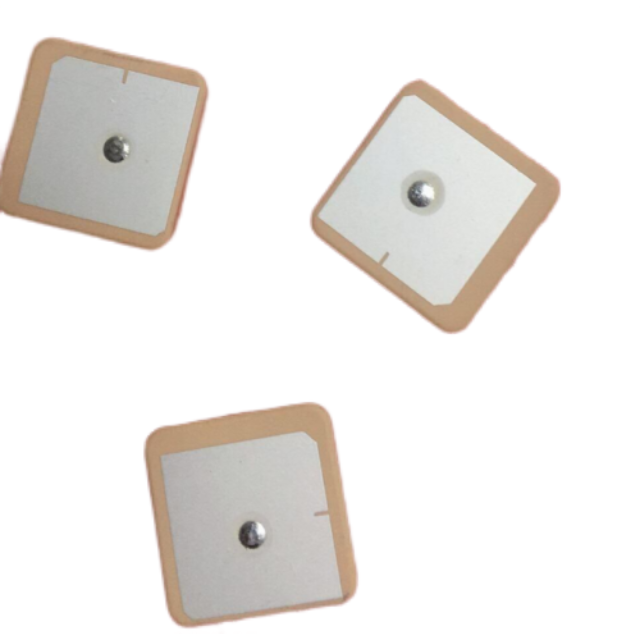

GLXCT2504
Asialeren
8517710000
100 шт.
Принял
10000ПК/день
| Количество: | |
|---|---|
Индекс производительности
Технические требования | Технический индекс |
Название материала | Пассивная керамическая антенна |
Диапазон частот (МГц) | GPS: 1575,42 МГц ГЛОНАСС: 1602 МГц |
Центральная частота (МГц) | |
Усиление (дБи) (усиление в зените) | ≥2 дБи (соединительная плата) |
Осевое соотношение (дБ) | ≤5 дБ (центральная частота) |
Полоса пропускания (МГц) | 20 МГц мин (обратные потери при -10 дБ) |
Выходное сопротивление (Ом) | 50 Ом |
КСВ (дБ) | <2 |
Возвратные потери (дБ) | ≤-15 (1575,42 МГц и 1602 МГц) |
Вертикальная ширина луча (°) | 100±10° |
Горизонтальная ширина луча (°) | 360° |
Эффективность (%) | ≥57% при 1575 МГц |
≥56% при 1575 МГц | |
поляризация | РХКП |
Размер (мм) | 25*25*4 |
Экологическая адаптация
1 | Рабочая температура[℃] | -40~ 85 |
2 | Рабочая температура[℃] | -40~ 85 |
3 | Рабочая влажность[%] | ≤95 |
Чертеж структуры продукта
Введение продукта
Двухдиапазонная совместимость.
Поддерживает сигналы GPS L1 (1575,42 МГц) и ГЛОНАСС G1 (1602 МГц) , что идеально подходит для глобальных навигационных систем, требующих точности нескольких созвездий.
Высокая эффективность сигнала.
Достигает эффективности ≥57% на частоте 1575 МГц и зенитного усиления ≥2 дБ, обеспечивая надежный прием сигнала даже в удаленных или затрудненных местах.
Надежная устойчивость к окружающей среде
Надежно работает при экстремальных температурах (от -40°C до 85°C) и высокой влажности (≤95%), подходит для прибрежного, промышленного и наружного применения.
Компактный и прочный дизайн

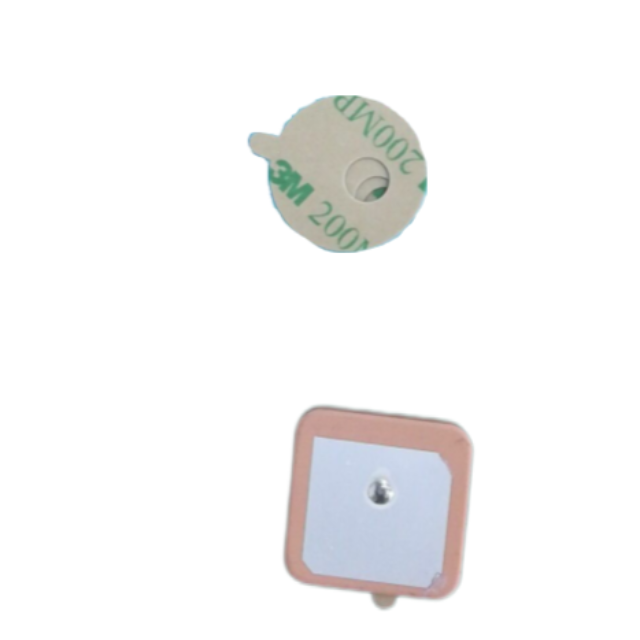

Ультра-маленький размер 25x25x4 мм с гладкой серебряной поверхностью и антиокислительными контактами обеспечивает простоту интеграции и длительный срок службы.
Оптимизированные радиочастотные
характеристики. Импеданс 50 Ом, низкий КСВ (<2) и полоса пропускания 20 МГц минимизируют потери сигнала и обеспечивают максимальную совместимость со стандартными радиочастотными системами.
Варианты использования
Наружные навигационные системы: обеспечивают надежное двухдиапазонное позиционирование туристических устройств, дронов и морского оборудования.
Управление автопарком: обеспечивает точное отслеживание GPS/ГЛОНАСС грузовых автомобилей и логистических транспортных средств в суровых погодных условиях.
Промышленные датчики Интернета вещей: созданы, чтобы противостоять заводским вибрациям и колебаниям температуры.
Умное сельское хозяйство: поддерживает инструменты точного земледелия, требующие стабильного спутникового сигнала в сельской местности.
Аварийные маяки: передают важные данные о местоположении в экстремальных условиях для спасательных операций.
Часто задаваемые вопросы
Вопрос: Поддерживает ли эта антенна GPS и ГЛОНАСС?
О: Да, он охватывает диапазоны GPS L1 (1575,42 МГц) и ГЛОНАСС G1 (1602 МГц) для обеспечения глобальной точности позиционирования.
Вопрос: Каков диапазон рабочих температур?
О: Он надежно работает при температуре от -40°C до 85°C и подходит для экстремальных условий эксплуатации на открытом воздухе и в промышленных условиях.
В: Эта антенна водонепроницаема?
Ответ: Несмотря на то, что он не имеет явной классификации по водонепроницаемости, его устойчивость к влажности (≤95%) делает его пригодным для защищенного использования на открытом воздухе.
Вопрос: Каков коэффициент усиления этой антенны?
О: усиление в зените составляет ≥2 дБ при подключении к печатной плате, что обеспечивает сильный прием сигнала.
Вопрос: Требуется ли внешний источник питания?
О: Нет, это пассивная антенна и не требует дополнительного питания.
Вопрос: Совместимо ли оно со стандартными радиочастотными системами?
О: Да, он имеет сопротивление 50 Ом и низкий КСВ (<2), что обеспечивает плавную интеграцию.
В: Каков гарантийный срок?
О: На изделие предоставляется гарантия сроком на 1 год от производственных дефектов.
