GL302
Asialeren
8517710000
100 шт.
Принял
10000ПК/день
| Количество: | |
|---|---|

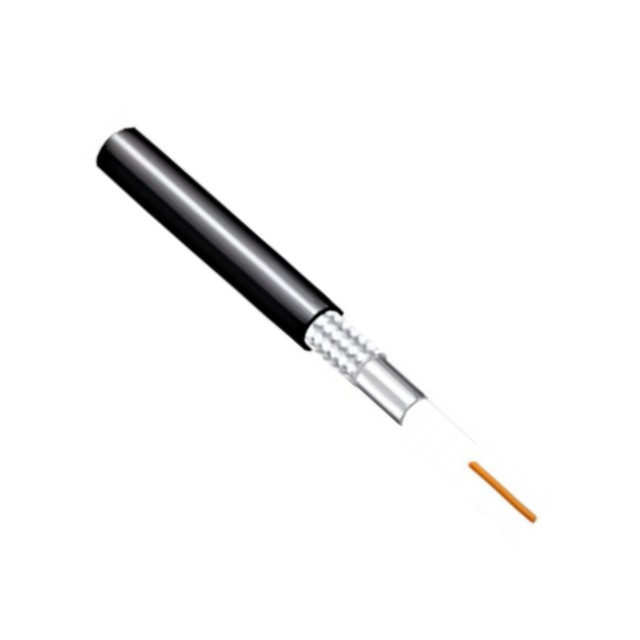

Характеристики конструкции | ||||
Структура | Элемент | Стандартное значение | ||
①Внутренний проводник | Материал | Голая медь | ||
Макияж (мм): общий диаметр каждого провода (мм) | 7/0,27±0,01 | |||
(перекрутка)НОМ.НД (мм) | ||||
②Изоляция | Материал | Пена ПП | ||
Цвет | Натурель | |||
НОМ.ОД. (мм) | 215±0,10 | |||
③Внешний проводник | Материал | Алюминиевая лента для ламината + луженая медь | ||
Макияж.общий/наружный диаметр каждого провода (мм) | 112*0,10 | |||
НОМ.ОД. (мм) | 265±0,15 | |||
Коэффициент покрытия (%) | Типичный | |||
④Куртка | Материал | ПВХ | ||
Цвет | Черный | |||
НОМ.НД (мм) | 3,30±0,10 | |||
Электрические характеристики | ||||
Элемент | Стандартное значение | Элемент | Частота 25℃ и уровень моряL | Стандартное значение Единица измерения: дБ |
Емкость (пФ/м) | 80±3 |
Затухание | 200 МГц | 0.220 |
Скорость(%) | 83 | 800 МГц | 0.440 | |
импеданс | 50±2 | 1500 МГц | 0.650 | |
Коэффициент стоячей волны | - | 2500 МГц | 0.810 | |
Максимальное рабочее напряжение (В) | 3000 МГц | 0.880 | ||
Рабочая частота Ма (ГГц) | 6 | 5000 МГц | 1.210 | |
выдерживаемое напряжение (Вмс) | 1000 | 60DO МГц | 1.350 | |
Надежность | ||||
Элемент | Единица | Стандартное значение | ||
Рабочая температура | ℃ | 40~+105 | ||
Введение продукта
① Прецизионный контроль импеданса
Точная конструкция с характеристическим сопротивлением 50 ± 2 Ом обеспечивает стабильную передачу высокочастотного сигнала, идеально согласовывая требования к сопротивлению различного коммуникационного оборудования и уменьшая отражения сигнала.
② Сверхширокополосный диапазон с низкими потерями
Поддержка рабочих частот до 6 ГГц, затухание всего 0,22 дБ/м на 200 МГц и 0,88 дБ/м на 3000 МГц, что обеспечивает качество передачи высокочастотного сигнала.
③ Многослойное экранирование
Внешний проводник имеет двухслойный экран из алюминиевой фольги и луженой медной оплетки, обеспечивающий превосходную защиту от электромагнитных помех. Типичное экранирование обеспечивает чистоту сигнала.
④ Конструкция из высококачественного материала
Внутренний проводник представляет собой 7-жильный медный провод диаметром 0,27 мм. Изоляционный слой изготовлен из вспененного полипропилена со стабильной диэлектрической проницаемостью. Внешняя оболочка из черного ПВХ обладает высокой устойчивостью к атмосферным воздействиям.
⑤ Широкий диапазон рабочих температур
Диапазон рабочих температур составляет от -40°C до +105°C, что позволяет адаптировать его к различным суровым условиям и обеспечить стабильную работу даже в экстремальных температурных условиях.
Сценарии применения
● Антенная система базовой станции: соединяет радиочастотные блоки (RFU) базовой станции и антенны для обеспечения качества передачи сигнала.
●Внутренняя система распределения: служит средой передачи сигнала для внутреннего покрытия в торговых центрах, офисных зданиях и других помещениях.
●Система передачи радиовещания и телевидения: передает радиовещательные и телевизионные сигналы, поддерживая передачу высокочастотных сигналов с низкими потерями.
●Беспроводная система наблюдения: соединяет беспроводные камеры и передающее оборудование для обеспечения стабильного видеосигнала.
●Тестовое и измерительное оборудование: служит испытательным кабелем для исследований и разработок коммуникационного оборудования, а также для полевых испытаний.
Часто задаваемые вопросы
Вопрос: Каково характеристическое сопротивление этого кабеля?
О: Стандартное характеристическое сопротивление составляет 50 ± 2 Ом, что идеально соответствует требованиям большинства коммуникационного оборудования.
Вопрос: Какова максимальная поддерживаемая частота?
О: Максимальная рабочая частота составляет 6 ГГц, подходит для широкого спектра применений от HF до C-диапазона.
Вопрос: Каковы параметры затухания кабеля?
A: 0,22 дБ/м на частоте 200 МГц, 0,44 дБ/м на частоте 800 МГц и 0,88 дБ/м на частоте 3000 МГц.
Вопрос: Каков диаметр кабеля? A: Номинальный внешний диаметр составляет 3,30 ± 0,10 мм, что облегчает подключение и установку.
В: Устойчив ли он к высокому напряжению?
A: Испытательное напряжение выдерживаемого напряжения составляет 1000 В (среднеквадратичное значение), что обеспечивает безопасность.
Вопрос: Каков материал внутреннего проводника?
A: Внутренний проводник состоит из 7 жил неизолированной медной проволоки диаметром 0,27 мм, что обеспечивает превосходную проводимость и гибкость.
