ГЛ234С
Asialeren
8517710000
100 шт.
Принял
10000ПК/день
| Количество: | |
|---|---|
Элемент | Технические характеристики | |
Антенна | Частотный диапазон | 1559,052~1616 МГц 1205,094~ 1278,75 МГц |
поляризация | РХКП | |
Осевое соотношение | ≤3 дБ | |
КСВН | ≤2,0 | |
Пиковое усиление | ≥3дБи | |
Импеданс | 50 Ом | |
Горизонтальный угол охвата | 360° | |
Вертикальный угол охвата | 5°~90° | |
ЛНА | Прирост | B1/L1/G1/E1/E2: 40±2 дБ B2/L2/G2/B3/E5b/E6: 42±2 дБ |
Коэффициент шума | ≤1,5 дБ | |
Колебания полосы пропускания | ±1,5 дБ | |
Напряжение питания | 3,3 ~ 12 В постоянного тока | |
Текущее потребление | ≤50 мА | |
КСВН | ≤2,0 | |

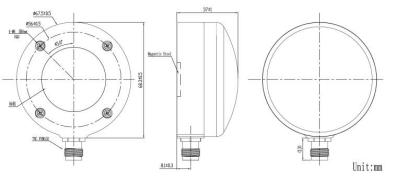

Механический | Разъем | ТНК-К |
Измерение | Φ68 мм | |
Масса | ≈150 г | |
Способ монтажа | Магнит/Винт | |
Относящийся к окружающей среде | Рабочая температура | -40℃~+85℃ |
Температура хранения | -40℃~+85℃ | |
Относительная влажность | До 95 % (без конденсации) | |
Защита от проникновения | IP67 | |

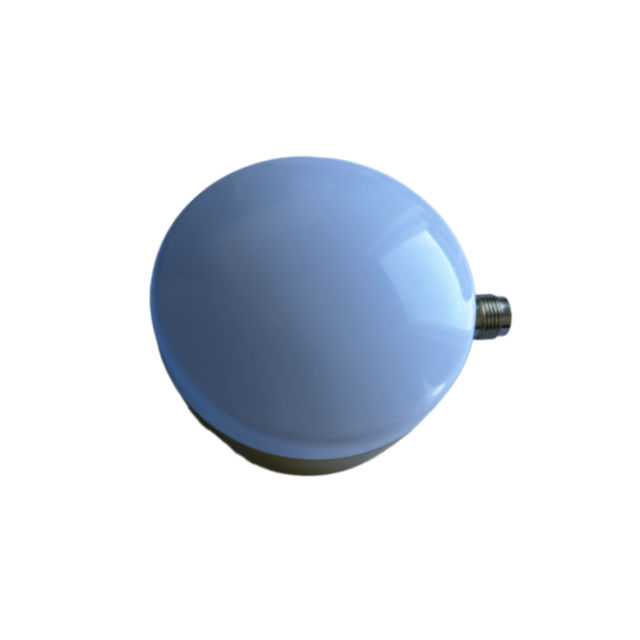

Введение продукта
Двухдиапазонный частотный охват: GNSS-антенна GL234C охватывает два важных диапазона частот: 1559,052–1616 МГц и 1205,094–1278 МГц. Двухдиапазонная конструкция позволяет одновременно принимать сигналы от нескольких спутниковых систем GNSS, повышая точность и надежность позиционирования.
Хорошие характеристики излучения: благодаря пиковому усилению ≥3 дБи, горизонтальному углу охвата 360° и вертикальному углу охвата 5°–90° антенна может эффективно захватывать сигналы GNSS с различных направлений. Поляризация RHCP и осевое соотношение ≤3 дБ также способствуют стабильному приему сигнала, уменьшая помехи сигнала.
Низкие потери сигнала: КСВ составляет менее 2,0, что обеспечивает эффективную передачу мощности и минимизирует отражение сигнала. Низкий коэффициент шума <1,5 дБ и колебания полосы пропускания ±1,5 дБ дополнительно гарантируют высокое качество принимаемых сигналов с минимальным ухудшением качества.
Универсальные варианты монтажа: Благодаря магнитному и винтовому креплению GL234C можно легко установить на различные поверхности. Магнитное крепление обеспечивает быстрое и удобное крепление к металлическим поверхностям, а винтовое крепление обеспечивает более прочную и стабильную установку.
Прочный и долговечный: Благодаря степени защиты IP67, GL234C пыленепроницаем и может быть погружен в воду на глубину до 1 метра на 30 минут. Он может работать в широком диапазоне температур от - 40 ℃ до +85 ℃ и выдерживать высокую влажность до 95 % (без конденсации), что делает его пригодным для использования в суровых условиях.
Сценарии применения
Точное земледелие
Морская навигация и морские изыскания
Позиционирование и картографирование БПЛА/дронов
Автономная навигация автомобиля
Строительное и землеустроительное оборудование
Часто задаваемые вопросы
Вопрос: Какие системы поддерживает эта антенна?
О: Он поддерживает GPS (L1/L2), ГЛОНАСС (G1/G2), Galileo (E1/E5b/E6) и BeiDou (B1/B2/B3).
Вопрос: Совместимо ли оно с моим приемником GNSS?
О: Да, он использует стандартный разъем TNC и сопротивление 50 Ом для широкой совместимости.
Вопрос: Может ли он работать в дождливую погоду?
О: Да, класс IP67 обеспечивает защиту от проникновения воды и пыли.
Вопрос: Как крепится антенна?
О: Выберите между магнитным основанием (для металлических поверхностей) или винтовым креплением (стационарная установка).
Вопрос: Каков угол покрытия?
А: Горизонтально: 360°; По вертикали: 5–90° для оптимального приема сигнала.
Вопрос: Работает ли он в сильный холод или жару?
О: Да, он работает при температуре от -40℃ до +85℃.
