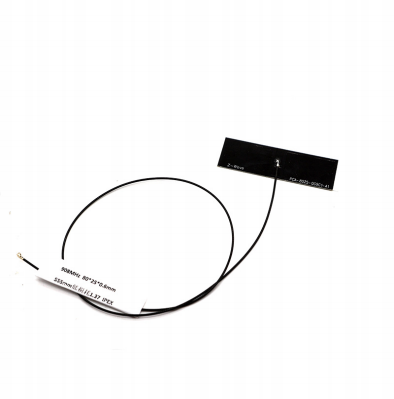

Антенна для печатной платы 4G LTE с усилением 5 дБи и линейной поляризацией для устройств IoT GL156

Введение продукта

1. Широкополосное покрытие: поддерживает диапазоны частот 698–960 МГц и 1710–2690 МГц, полностью совместим с сетями 2G/3G/4G и адаптируется к требованиям диапазонов частот различных операторов по всему миру.

2. Высокая производительность: коэффициент усиления ≤ 5 дБи, КСВ ≤ 2,5 и сопротивление 50 Ом обеспечивают эффективную и стабильную передачу сигнала при минимизации потерь энергии.

3. Компактность и простота установки. Антенна на печатной плате имеет компактную конструкцию и интерфейс IPEX, позволяющий осуществлять прямую пайку или подключение, что обеспечивает быструю интеграцию в различные устройства.

4. Надежность промышленного уровня: диапазон рабочих температур от -40°C до +85°C. Черная подложка печатной платы является термостойкой и защищенной от помех, что делает ее подходящей для суровых условий эксплуатации.

5. Высокая совместимость: совместим с модулями 4G LTE Cat-M, NB-IoT и традиционными 2G/3G, широко используется в устройствах Интернета вещей и мобильной связи.

Сценарии применения

Встроенная антенна маршрутизатора/шлюза 4G LTE

Терминал сбора данных промышленного Интернета вещей (IIoT)

Модуль удаленной связи интеллектуального счетчика электроэнергии/воды

Автомобильный T-Box и оборудование дистанционного мониторинга

Финансовые терминальные устройства, такие как POS-терминалы и банкоматы.

Оборудование для управления умным домом и безопасности

Передача данных портативного медицинского устройства

Модуль передачи изображений с дрона и модуль связи с дистанционным управлением

Часто задаваемые вопросы

Вопрос: Поддерживает ли эта антенна сети 5G?

О: Нет. GL156 предназначен для 2G/3G/4G и поддерживает диапазон частот до 4G LTE (2690 МГц).

Вопрос: Склонен ли разъем IPEX к ослаблению?

О: Разъем IPEX имеет запирающуюся конструкцию для надежного соединения, а также предлагает возможность пайки для постоянного крепления.

Вопрос: Требуется ли для антенны внешнее согласование импеданса?

О: Антенна имеет встроенную схему согласования 50 Ом и может быть напрямую подключена к стандартному радиочастотному порту без дополнительного согласования.

Вопрос: Каков радиус действия антенны с усилением 5 дБи?

О: Фактический диапазон зависит от мощности модуля и окружающей среды. Обычно это расстояние составляет несколько сотен метров на открытом воздухе, но в помещении или в окружении препятствий этот диапазон может быть короче.

В: Является ли он водонепроницаемым и пыленепроницаемым?

О: Антенна представляет собой голую печатную плату и не является водонепроницаемой. Его необходимо установить внутри устройства.

В: Можно ли использовать его для приема сигнала GPS или Wi-Fi?

О: Нет. GL156 оптимизирован только для диапазона частот мобильной связи 698–2690 МГц и не подходит для GPS (1,5 ГГц) или Wi-Fi (2,4/5 ГГц).
